47

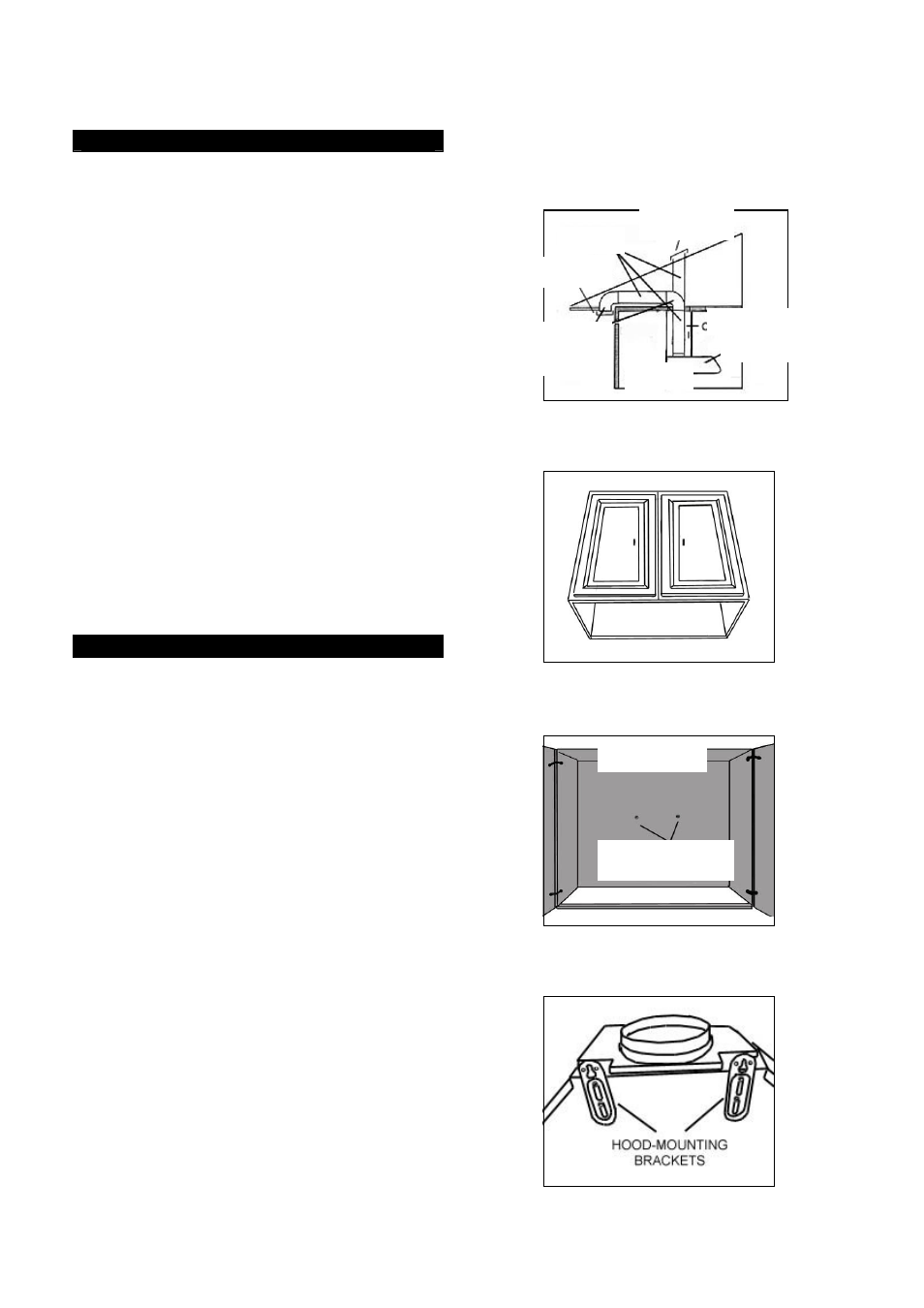

Preparación antes de la Instalación
NOTA: PARA EVITAR CAUSAR DAÑOS A SU
CAMPANA, EVITE QUE DESECHOS
PENETREN EN LA RENDIJA DE
VENTILACIÓN
• Decida la ubicación para colocar el
conducto de ventilación de la campana
hacia el exterior. Refiérase a la Figura 1.
• Un ducto de escape recto y corto
permitirá que la campana trabaje con más
eficiencia.
• Intente evitar tantas conexiones, codos y
ductos largos como sea posible. Esto
podría reducir el rendimiento de la
campana.
• Antes de instalar, conecte temporalmente
la campana para verificar que funcione
adecuadamente.
- Retire la película protectora de la
campana (si hay alguna).
• Asegúrese que el gabinete tenga una
abertura de acceso completo para la
campana como se muestra en la Figura
2.
Instalación de la Campana
PRECAUCIÓN: Si fuera necesario mover la
estufa para instalar la campana, apague la
electricidad en la caja eléctrica principal si
es una estufa eléctrica. APAGUE EL GAS
ANTES DE MOVER UNA ESTUFA DE GAS:
1.
Utilizando las referencias en la Tabla 1 y
las medidas en la página 11 marque el
punto de nivel para el soporte de montaje
de la campana dentro del gabinete.
2. Asegure dos tornillos de montaje de la
campana (no incluidos) dentro del
gabinete dejando un espacio de 1/8” lejos
del gabinete como se muestra en la
Figura 3.
3. Afloje los soportes de montaje de la
campana en la parte posterior de la
campana, ajuste los soportes y apriete los
tornillos como se muestra en la Figura 4.
4. Refiérase a la Figura 5. Alinee el soporte
de montaje de la campana con los
tornillos de montaje dentro del gabinete y
enganche la campana en su lugar.
Asegure y apriete los tornillos de montaje.
PRECAUCIÓN: ASEGÚRESE QUE LA
CAMPANA ESTÉ FIJA ANTES DE
SOLTARLA.
Figura 1
Figura 2
Figura 3
Figura 4
TAPADERA
DEL TECHO
TUBO
TAPADERA DE LA
PARED
CODO
REDONDO
PARED
GABINETE
CAMPANA
GABINETE
TORNILLOS DE
MONTAJE
