Página 2
Antes de
empezar...
Mantenga el embalaje de cartón o
laminado debajo del refrigerador hasta
que esté instalado y en posición de
operación.

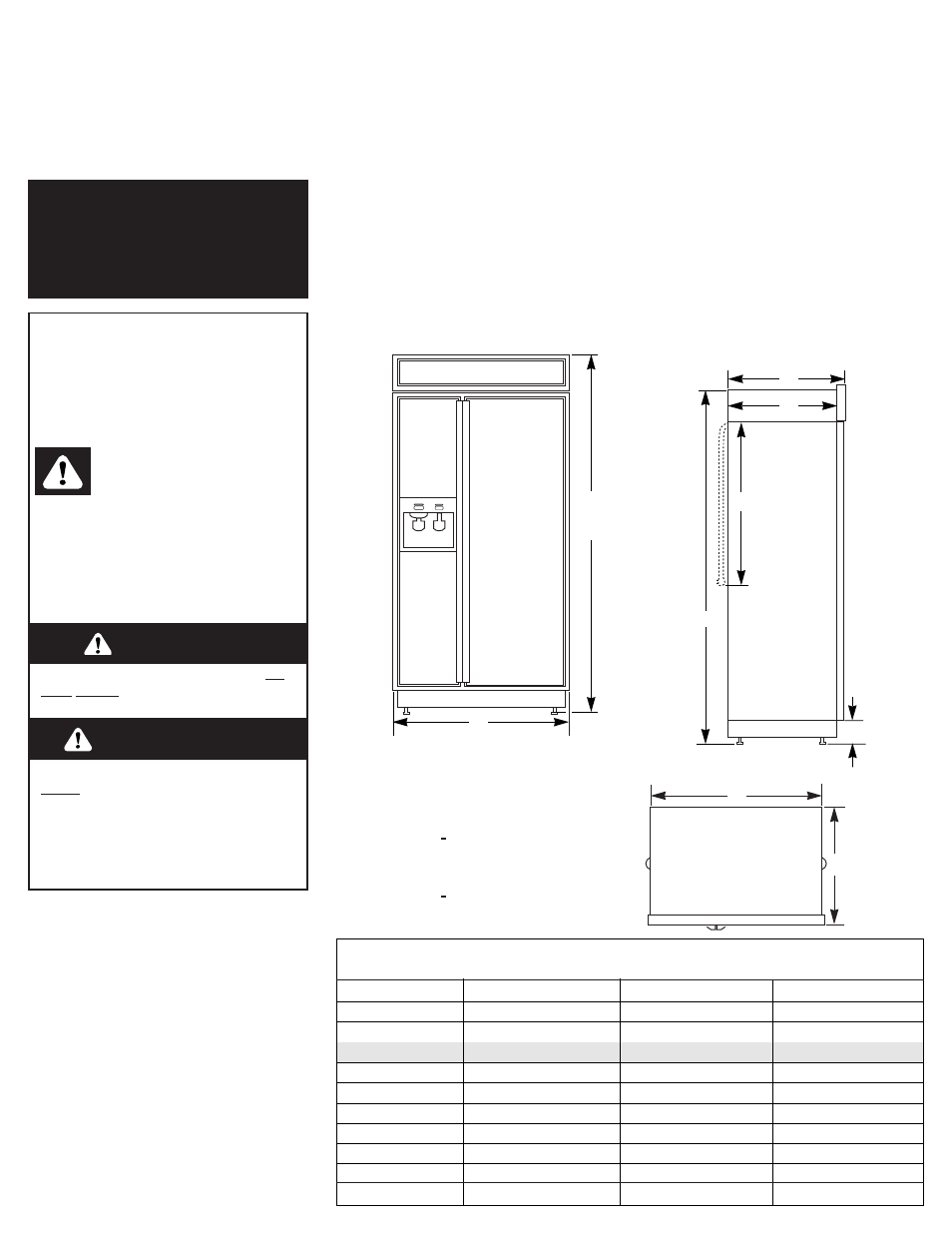

Vista frontal
B
Ver
Nota.
A
C
D
G
E
F
Dimensiones
* Las dimensiones indicadas surten efecto
para los niveladores extendidos 1/8 pulg.
[3 mm] debajo de los rodillos. Para
niveladores extendidos 1-1/4 pulg.
[32 mm] debajo de los rodillos, aumentar
1-1/8 pulg. [29 mm] a esta dimensión.
Importante:
Observar todas las disposiciones y
regulaciones del caso.
Es su responsabilidad:
• Observar las disposiciones sobre instalación
y dimensiones
• Instalar el refrigerador en forma correcta.
• Quitar molduras o paneles decorativos que
puedan obstaculizar el servicio del
refrigerador.
• Verificar que dispone de los siguientes
materiales necesarios para una instalación
correcta:
tubería de cobre de 1/4 pulg. [6 mm]
con válvula de cierre
Solamente para modelos con paneles:
La dimensión “B” puede ser aumentada o
disminuida 1/2 pulg. (1,3 cm) usando los
Juegos de Rejilla disponibles de su distribuidor.
Para aumentar: use el Juego de Rejilla de
“84 pulgadas” N° 4378788 (Moldura Plateada)
o 4378789 (Moldura Blanca).
Para disminuir: use el Juego de Rejilla de
“83 pulgadas” N° 4378786 (Moldura Plateada)
o 4378787 (Moldura Blanca).
Vista superior
H
I
accesorio de compresión de 1/4 pulg.
[6 mm]
6 tornillos para madera #8 x 3 pulg.
[76 mm]
[es posible que requiera
tornillos más largos]
2 tiras de madera de 2 pulg. x 4 pulg. x
32 pulg. minimo.
[5 cm x 10 cm x 81 cm] min.
[ver página 4.]
• Confirmar que el piso puede soportar un
refrigerador de un peso [mayor a 600
lbs./272 kg.], paneles de puertas y su
contenido interior.
• Proveer un enchufe eléctrico con su debida
tierra.
• Verificar que el lugar permite la apertura de
la puerta del refrigerador por lo menos
90°.
Si no sigue la instrucciones usted
puede morir o sufrir una lesión grave.
PELIGRO
Su seguridad y la seguridad de
los demás es muy importante.
Hemos incluido muchos mensajes
importantes de seguridad en este manual
y en su electrodoméstico. Lea y obedezca
siempre todos los mensajes de
seguridad.
Este es el símbolo de
advertencia de seguridad.
Este símbolo le llama la
atención sobre peligros que pueden
ocasionar la muerte o una lesión a usted
y a los demás. Todos los mensajes de
seguridad irán precedidos por el símbolo
de advertencia de seguridad y la palabra
“PELIGRO” o “ADVERTENCIA”. Estas
palabras significan:
Todos los mensajes de seguridad
identificarán el peligro, le informarán
cómo reducir las posibilidades de sufrir
una lesión y lo que puede suceder si no
sigue las intrucciones.
Si no sigue las instrucciones usted sin
duda alguna morirá o sufrirá una lesión
grave.
ADVERTENCIA
Vista lateral
36 pulg (91 cm) 42 pulg (106 cm) 48 pulg (122 cm)
A 36 pulg (91 cm) 42 pulg (106 cm) 48 pulg (122 cm)
B 83-5/8 pulg (212 cm)* 83-5/8 pulg (212 cm)* 83-5/8 pulg (212 cm)*
B 83-1/8 pulg (211 cm) 83-1/8 pulg (211 cm) 83-1/8 pulg (211 cm)
C 25-1/8 pulg (64 cm) 25-1/8 pulg (64 cm) 25-1/8 pulg (64 cm)
D 23-1/2 pulg (60 cm) 23-1/2 pulg (60 cm) 23-1/2 pulg (60 cm)
E 3-1/2 pulg (9 cm)* 3-1/2 pulg (9 cm)* 3-1/2 pulg (9 cm)*
F 83-1/8 pulg (211 cm)* 83-1/8 pulg (211 cm)* 83-1/8 pulg (211 cm)*
G 24 pulg (61 cm) 24 pulg (61 cm) 24 pulg (61 cm)
H 35 pulg (89 cm) 41 pulg (104 cm) 47 pulg (119 cm)
I 25 pulg (63.5 cm) 25 pulg (63.5 cm) 25 pulg (63.5 cm)
Modelos con paneles y modelos con puertas laterales de acero inoxidable
con expendedor u sin expendedor
Modelo de acero
inoxidable sin guarnición
Modelos con
paneles
Importante:
• Instalador: Dejar instrucciones con el
propietario.
• Propietario: Guardar instrucciones
para referencia en el futuro.
• Guarde estas instrucciones de
instalación para uso del inspector
eléctrico.
