3. Realice las conexiones eléctricas
NOTA: El número de modelo está impreso en una etiqueta ubicada del lado de la bomba de la bañera de
hidromasaje. Esta etiqueta también identifica la capacidad nominal eléctrica del producto. Todas las
bañeras de hidromasaje están equipadas con una caja de empalmes y están diseñadas para funcionar
entre 220 V y 240 V a 50 Hz o 60 Hz.
ADVERTENCIA: Riesgo de descarga eléctrica. Asegúrese de desconectar la corriente eléctrica
antes de realizar el siguiente procedimiento.
ADVERTENCIA: Riesgo de descarga eléctrica. Conecte la bomba a un interruptor, con conexión a
tierra, de circuito con pérdida a tierra (GFCI) o dispositivo de corriente residual (RCD). Esto servirá
de protección adicional contra el peligro de sacudida eléctrica de línea a tierra. Se requiere un
circuito dedicado de 220-240 V, 20 A, 50/60 Hz.
¡IMPORTANTE! El neutro de carga no se usa. No debe haber conexión al terminal de neutro de carga en
el interruptor de circuito con pérdida a tierra (GFCI). El cable verde con rayas amarillas es la tierra del
equipo
y se tiene que conectar al bus neutro en la caja de disyuntores principal.
NOTA: El arnés de cables incluye una antena para el control remoto opcional. No modifique ni dañe esta
antena durante la instalación.
Conecte el cable de servicio eléctrico a la caja de empalmes. La caja de empalmes tiene cables
azules, marrones y verdes con una raya amarilla, así como una lengüeta para la conexión a tierra
Cumpla con todos los códigos eléctricos locales. Cumpla con los códigos nacionales y locales.
N L2
Del control
Cumpla con los códigos nacionales y locales.
Las lengüetas de conexión abiertas se encuentran
en la parte superior de la caja de empalmes.
Calentador (depende del modelo)
en T (ilustrado) o en línea (no ilustrado)
Cable eléctrico
del calentador
Cable eléctrico
de la bomba
Control
Caja de
empalmes
Fuente de
120/240 VCA

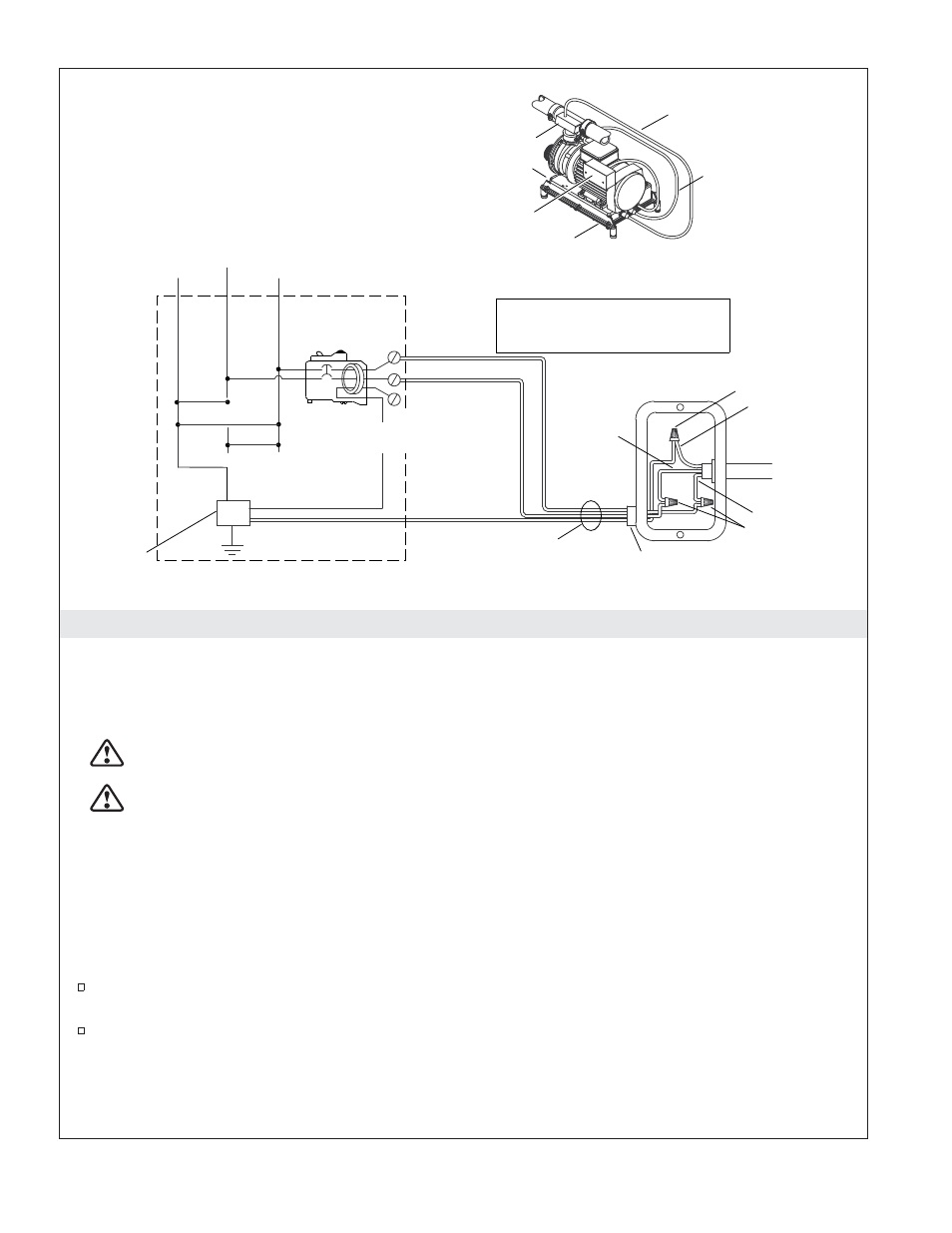

Conexión de cableado típica para Norteamérica
Arnés de cables
*Conexiones a ser realizadas
por el electricista.
Conector de cable
Tierra (verde
con rayas
amarillas)
Marrón (L2)
Conectores de
cable
El electricista debe proveer la
protección contra tirones adecuada.
Cableado en terreno
(De la caja de empalmes
al interruptor GFCI)
Sin conexión
(neutro de carga)
* Neutro de línea
(cable blanco
en espiral)
*Tierra del equipo
120 V
240 V
Disyuntor de
dos polos típico
con GFCI
Caja de disyuntores
*L2
240 V
*L1
Azul (L1)
120 V
Bus neutro
(En caja de disyuntores)
Kohler Co. Español-5 1199250-2-A
