3
A . INPUTS— Schließen Sie an eine (oder beide) Eingangsbuchsen
ein abgeschirmtes Instrumentenkabel an. Drücken Sie Input
Select, um entweder Eingang 1 oder 2 als aktive Buchse zu
wählen. Die entsprechende LED leuchtet.
Die rückseitige In-Buchse {LL} kann an Stelle des vorderseitigen
Eingangs 1 verwendet werden, um beispielsweise drahtlo-
se Empfänger anzuschließen. HINWEIS: Wenn beide Buchsen
gleichzeitig belegt sind, setzt die vordere Buchse die hintere
Buchse außer Kraft.
• TIPP: Wenn Sie die erste Röhren-Stufe des Preamps übersteu-
ern möchten, können Sie einen externen Vorverstärker inli-
ne zwischen Instrument und Eingang schalten. Den besten
reinen Overdrive-Röhrensound erhalten Sie, indem Sie das
Ausgangssignal des externen Preamps verstärken und dann
mit der PreAmp Clip LED {P} eine saubere Gain-Einstellung
wählen. (Die Preamp Clip LED überwacht nicht die allererste
Preamp-Röhrenstufe, damit Sie diese isolieren und unabhän-
gig von der gain-gesteuerten Stufe des Preamps übersteuern
können.)
B . MUTE— Bei gedrückter Taste sind alle Ausgangssignale des
Geräts deaktiviert, ausgenommen Tuner Out {KK}. Dies ist prak-
tisch zum Wechseln oder Stimmen von Instrumenten oder in
Pausen.
C . PAD— Bei gedrückter Taste verringert sich die Eingangsem-
pfindlichkeit um –10dB. Dadurch erhalten Sie bei Instrumenten
mit starkem Ausgangssignal eine sauberere Ansprache.
D . BASS INTENSIFIER— Bei gedrückter Taste ist die Bass
Intensifier-Schaltung aktiviert und die LED leuchtet. Der Bass
Intensifier verstärkt ein bestimmtes Set von Bassfrequenzen
und arbeitet mit einem ausgewogenen, schnell ansprechen-
den Kompressor zusammen, wodurch radikale Verstärkungen
erzeugt werden, ohne den Verstärker zu übersteuern. Praktisch
für härtere Abschnitte eines Songs. Der Bass Intensifier kann
auch via Fußschalter aktiviert werden.
E . LEVEL— Regelt die Stärke des Bass Intensifier-Effekts.
F . CUTOFF— Begrenzt den Bereich, in dem der Bass Intensifier
arbeitet, auf Frequenzen unter 80Hz oder unter 200Hz.
G . COMPRESSION— Bei gedrückter Taste ist die Kompressor-
Schaltung aktiviert und die LED leuchtet. Die Kompression
gleicht Signalpegelspitzen entsprechend den Einstellungen
der Regler {H, I, K und L} aus.
H . THRESHOLD— Bestimmt den Signalpegel, bei dem die Kom-
pression einsetzt. Bei völliger Linksdrehung des Reglers ist die
maximale Empfindlichkeit eingestellt. Vergessen Sie nicht, dass
der Gain {Q} Pegel und das Ausgangssignal des Instruments
den Kompressor triggern.
I . RATIO—Bestimmt die Stärke der Kompression, nachdem diese
getriggert wurde. Beispiel: Bei 1:1 erfolgt keine Kompression.
Bei dem Ratio-Wert 2:1 muss sich der Signalpegel um 10 dB
erhöhen, damit der Ausgangssignalpegel um 5 dB über den
Schwellenwert (Threshold) steigt. Bei 10:1 bewirkt ein Pegel-
anstieg um 10 dB nur eine Anhebung des Ausgangssignals um
1 dB. (Ratio-Werte von 10:1 und höher werden auch als hartes
Limiting betrachtet.)
J . COMP POSITION—Durch Drücken dieser Taste wird die
Position der Kompressor-Schaltung im Signalweg von einer
Stelle vor den meisten Klangreglern auf eine Stelle hinter den
Klangreglern umgeschaltet, was von den LEDs entsprechend
angezeigt wird. Siehe Blockdiagramm auf Seite 43.
K . ATTACK— Bestimmt, wie schnell die Kompression einsetzt,
nachdem der Signalpegel den Threshold überschritten hat.
Praktisch, um die Transparenz des Kompressor-Effekts feinein-
zustellen.
L . RELEASE—Bestimmt, wie schnell sich die Kompression verrin-
gert, nachdem der Signalpegel den Threshold unterschritten
hat. Praktisch, um die Transparenz des Kompressor-Effekts
feineinzustellen.
M . ANZEIGE— Diese vier LEDs zeigen die tatsächliche Stärke der
Gain-Reduzierung in dB an.

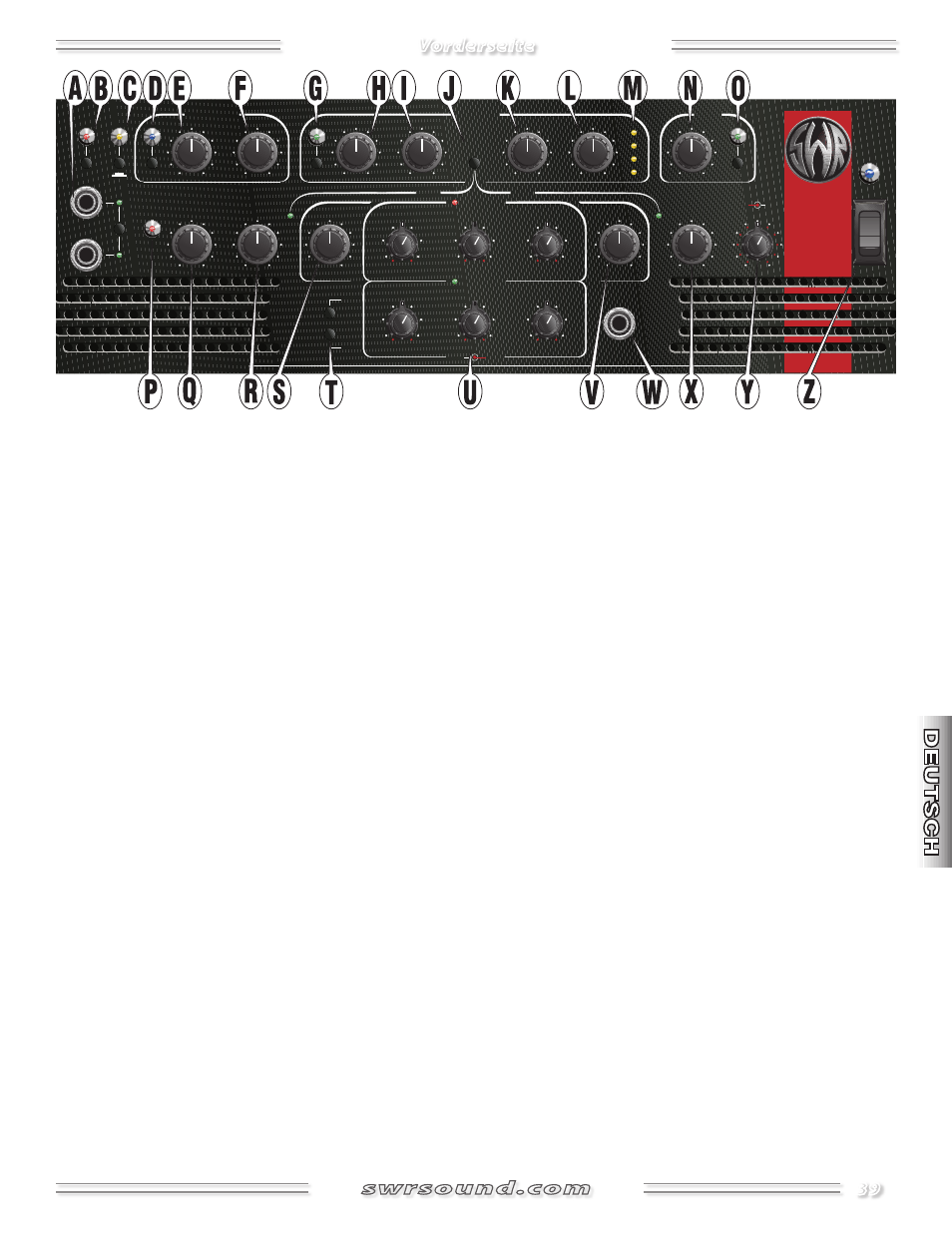

Vorderseite
Input
Select
1
2
-10 dB
Pad
Mute
Preamp
Clip
MIN
MAX
MIN
MAX
Aural
Enhancer
Gain
EQ
Select
1 + 2
1 / 2
MIN
MAX
Level
80
200
Cutoff
-15
+15
Bass
-10
-5
+5
+10
Threshold
Ratio
Position
Comp
MIN
MAX
Attack
MIN
MAX
-2
-8
-18
-4
Release
ON
Power
Footswitch
Volume
Effects
Blend
-15
+15
Treble
Right
Left
Bass Intensifier
PRE EQ
POST EQ
Freq
Level
Equalization 1
Equalization 2
Compression
Boost
SM -1500
MIN
MAX
1 : 1
2 : 1
10 : 1
20 : 1
120
180
45
35
-15
+15
Mid 1
80
95
Mid 3
650
1k
250
180
-15
+15
Mid 2
450
530
3.4k
5k
1.3k
1k
-15
+15
2.3k
2.8k
120
180
45
35
-15
+15
Mid 1
80
95
3.4k
5k
1.3k
1k
-15
+15
Mid 3
2.3k
2.8k
650
1k
250
180
-15
+15
Mid 2
450
530
MIN
MAX
DRY
WET
�����������������������������������
���������������������������
�
