CHARGE EN 4 PHASES

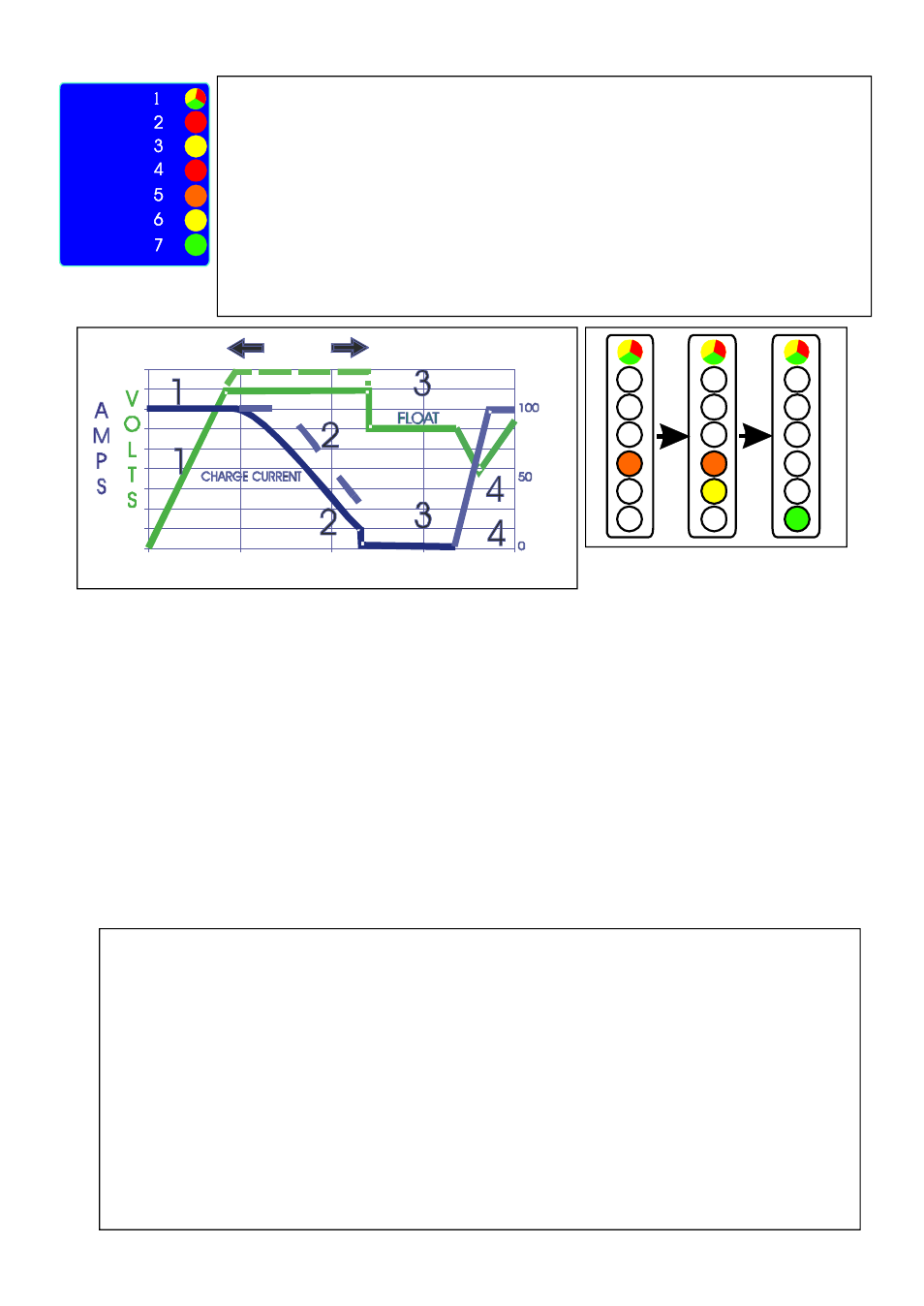

PHASE 1 – BOOST: Pendant la période de Boost, le chargeur délivre un courant maximal et la tension augmente
progressivement pour atteindre 14,4V ou 14,8V (2425CED: 28,8V ou 29,6V) suivant la sélection du type de batterie. La
durée de cette phase dépend de l’état initial des batteries. Le led orange est allumé pendant cette période.
PHASE 2 – ABSORPTION: Période pendant laquelle la tension est conservée à son maximum et le courant décroît
progressivement de façon à optimiser la charge des batteries. Le led jaune est allumé.
PHASE 3 – FLOAT: La tension est maintenue à un niveau de 13,6V (2425CED: 27,2V) de façon à maintenir la charge sans
élever la température des batteries. Le chargeur peut rester connecté. Le led vert est allumé. – POWERPACK: Quand la
tension des batteries est de 13,6V (2425CED: 27,2V), le chargeur est en mesure de répondre aux consommations du bord
sans décharger les batteries.
PHASE 4 – RESET: Si la tension des batteries descend en dessous de 11,5V (2425CED: 23,0V), le chargeur redémarre en
phase 1.
1: Type de batterie: Assurez vous que la couleur du led c orresponde bien à la sélection que vous avez
faite.
2: Sur tension: Le Led rouge indique une surtension des batteries due en général. Cette surtension
provident en général d’un équipement extérieur (éolienne, par exemple).
3: Température chargeur élevée: Le Led devient jaune et le chargeur s’arrête de fonctionner lorsque la
température est trop élevée. Assurez vous que le ventilateur fonctionne. L’appareil redémarrera lorsque
l’appareil aura atteint une température correcte.
4: Température batterie élevée: Le chargeur s’arrête si la température des batteries atteint 50°. Contrôlez
vos batteries, le niveau d’eau; Ne redémarrez le chargeur que lorsque vous êtes sûr que tout est O.K.
5: Courant continu: Le led est orange lorsqu’il y a un courant continu du cha rgeur vers les batteries.
6: Le led devient jaune lorsque la tension atteint 14V (2425CED: 28V) . Le chargeur est en phase 2 :
absorption.
7: Float /powerpack: Le led indique que le chargeur est en phase 3.
PHASE
1
PHASE
2
PHASE
3
variable
CARACTERISTIQUES
Tension d'entrée : AC 80V-130V et 170V-280V
Protection court circuit : Oui
Fréquence d'entrée : 40Hz-400Hz Protection contre inversion de polarité : Oui, avec fusible.
Charge : DC 14,4V ou 14,8V Protection de surtension : Oui
(2425CED: 28,8V ou 29,6V) Protection thermique : Oui
Courant de sortie : 1230CED: 30A max.
1240CED: 40A max.
1250CED: 50A max.
2425CED: 25A max.
Rendement > 85 %
DIMENSIONS
Longueur: 340mm
Largeur:
180mm
Hauteur: 90mm
Poids: 3,3kgs
