56
Stellar Cable Hoist Owner’s Manual
SEE DUMP SELECTION CHART
FOR DUMP WLDMT PART #
16
28
43
27
45
37
30
11
25
29
10
22
15
42
13
39
4
14
18
31
9
1
35
34
32
21
24
40
6
7
41
33
23
36
38
45
19
31
31
4
33
45
29
30
4
6 33
7
40
23
20
31
31
23
36
20
29
5
12
17
44
26
2
3
4
3
ITEM
PART
DESCRIPTION
QTY.
1
0335
CAP SCR 0.38-16X1.25 HHGR5
2
2
0345
CAP SCR 0.38-16X1.50 HHGR5
4
3
0346
WASHER 0.38 USS FLAT ZINC
12
4
0347
NUT 0.38-16 HHGR5 NYLOC
33
5
0351
CAP SCR 0.38-16X1.00 HHGR5
1
6
0352
WASHER 0.50 USS FLAT ZINC
4
7
0359
CAP SCR 0.50-13X1.50 HHGR5
4
8
0427
MACHY WASHER 2.00ID 10GA
10
9
0505
CAP SCR 0.50-13X3.50 HHGR5
2
10
0512
CAP SCR 0.63-11X4.50 HHGR5
2
11
0532
CAP SCR 0.38-16X3.75 HHGR5
10
12
0523
WASHER 0.38 LOCK
1
13
1589
MACHY WASHER 3.00ID 14GA
4
14
26168PC COLLAR RETAINING 3.01X4.00X1.00
2
15
2826
NUT 0.63-11 HHGR5 NYLOC
2
16
2828
NUT 0.75-10 HHGR5 NYLOC
4
17
42393
SPRING FLAT K PAC
1
18
45177
BASE CABLE HOIST SI60
1
19
45304
ROLLER 2.00X6.00X1.94 INSIDE
8
20
45373
ROLLER 2.00X4.00X3.00 OUTSIDE SI60
10
21
45523
U-BOLT CLAMP 7/8 IN KP60
4
22
45535
PIN 2.00X27.25 KP60 ROLLER SHAFT
1
23
45552
ROLL PIN 0.38X3.50
3
24
45556
CABLE ASM 0.88X71 FT 6X37 EXIWRC
1
25
45564
REAR ROLLER ASSEMBLY KP60
1
26
45583
STRAP WLDMT CYLINDER REEVING KP60
2
27
45596
HANDLE WLDMT LOCK STRAP KP60
1
28
45623
CAP SCR 0.75-10X4.50 HHGR5
4
29
46631
DUMP KP60 174 IO
1
30
C0949
CAP SCR 0.38-16X3.00 HHGR5
11
31
c1592
ZERK 1/8 NPT STRAIGHT
27
32
C4666
HOSE CLAMP #12 SS
1
33
C6106
NUT 0.50-13 HHGR5 NYLOC
6
34
45096PC PROP WLDMNT
1
35
45579PC FLAT CROSS MEMBER PROP KP60
1
36
45139
SHEAVE 10IN X .88 CABLE ASM KP60
3
37
45372PC COLLAR RETAINING 3.00X2.03X.75
10
38
45584PC PLATE COVER FRONT KP60
1
39
0578
CAP SCR 0.38-16X5.00 HHGR5
2
40
45481ZP VERTICAL SHEAVE SHAFT KPAC
2
41
45138ZP PIN SHEAVE AND CABLE SHAFT KPAC
1
42
45560ZP PIN WLDMT REAR HINGE KP60
2
43
45411
CABLE END 0.88IN CABLE
1
44
60219
CYLINDER ASM CABLE HOIST (174/182)
1
45
45358ZP PIN INSIDE ROLLER W/ZERK KP60
8
ITEM
PART
DESCRIPTION
QTY.

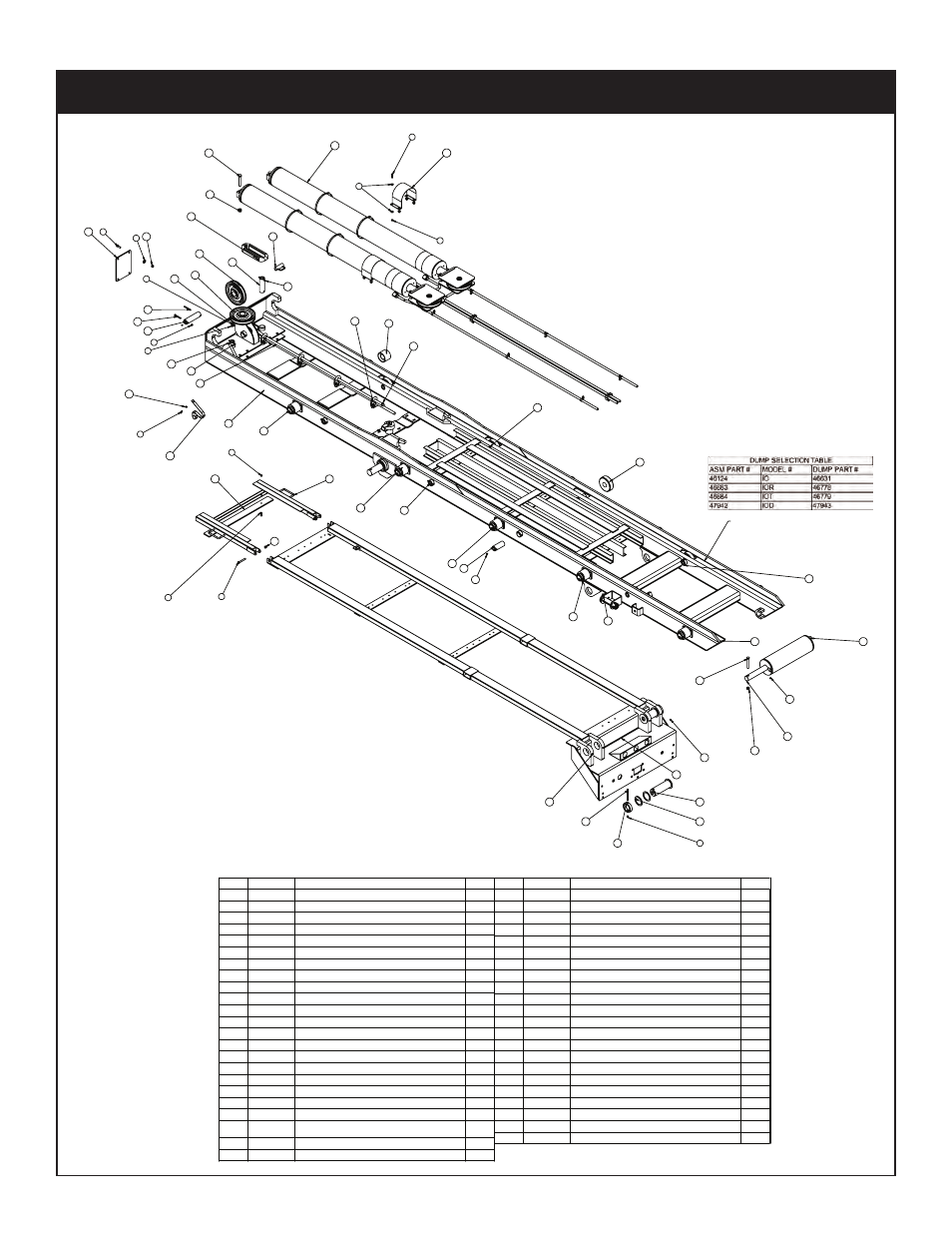

Main Hoist Assembly
