2.9

e

f

g

2.7

2.8

2.10

3

2

2.1

2.3

e

f

g

d

2.2

2.4

2.6

2.5

MONTEZ LE MONTANT HORIZONTAL A L'AIDE D'UN ADAPTATEUR 1¼" OU 2" SELON LA TAILLE DU MECANISME D'ARRIMAGE DU VÉHICULE

POUR LES MECANISMES D'ARRIMAGE 2" UTILISEZ L’ADAPTATEUR DE 2”

2.1: Faites glisser le porte-vélos avec l'ADAPTATEUR 2"
dans le mécanisme d'arrimage.
2.2: Placez le BOULON ½" FILETÉ DE L'EMPIECEMENT DU
MECANISME D'ARRIMAGE (f)
et la RONDELLE OUVERTE ½" DU MONTANT HORIZONTAL (e).
2.3: Serrez le boulon à l'aide d'une CLE ¾"
2.4: Placez la GOUPILLE FENDUE (g).

POUR LES MECANISMES D'ARRIMAGE 1¼" UTILISEZ L'EMPIECEMENT DU MECANISME d'ARRIMAGE

2.5: Retirez le BOULON DE L'ADAPTATEUR.
2.6: Faites glisser l'ADAPTATEUR 2" jusqu'à ce qu'il se dégage du
montant horizontal.

2.7: Slide RACK into 1¼" hitch as shown.
2.8: Install threaded 1/2" HITCH-TITE BOLT(f) through 1/2" SPLIT
WASHER (e) and RECEIVER Bar .
2.9: Fully tighten using a 3/4" wrench.
2.10: Install COTTER PIN (g).

INSEREZ LE PORTE-VELOS DANS LE MECANISME D'ARRIMAGE

DEPENDIENDO DEL TAMAÑO DEL ENGANCHE AL VEHÍCULO, MONTE EL CODO DE SUJECIÓN UTILIZANDO UN ADAPTADOR DE 1¼" O 2"

PARA ENGANCHE DE 2" UTILICE EL ADAPTADOR DE 2"

2.1: Deslice el portabicicletas con el ADAPTADOR de 2"
en el enganche.
2.2: Instale el PERNO HITCH TITE de 1/2" (f)
y la ARANDELA HENDIDA DE 1/2" DEL CODO DE SUJECIÓN (e).
2.3: Apriete utilizando la llave de 3/4” (19 mm).
2.4: Instale el PASADOR (g).

PARA ENGANCHE DE 1¼"UTILICE HITCH-TITE

2.5: Saque el PERNO DEL ADAPTADOR.
2.6: Saque el ADAPTADOR de 2” del codo de sujeción.

2.7: Deslice el PORTABICICLETAS en el enganche de 1¼"
como se indica.
2.8: Instale el PERNO HITCH TITE de 1/2" (f) con la
ARANDELA DE 1/2" (e) y la BARRA DEL CODO DE SUJECIÓN.
2.9: Apriete utilizando la llave de 3/4” (19 mm).
2.10: Instale el PASADOR (g).

INSERTE EL PORTABICICLETAS EN EL ENGANCHE

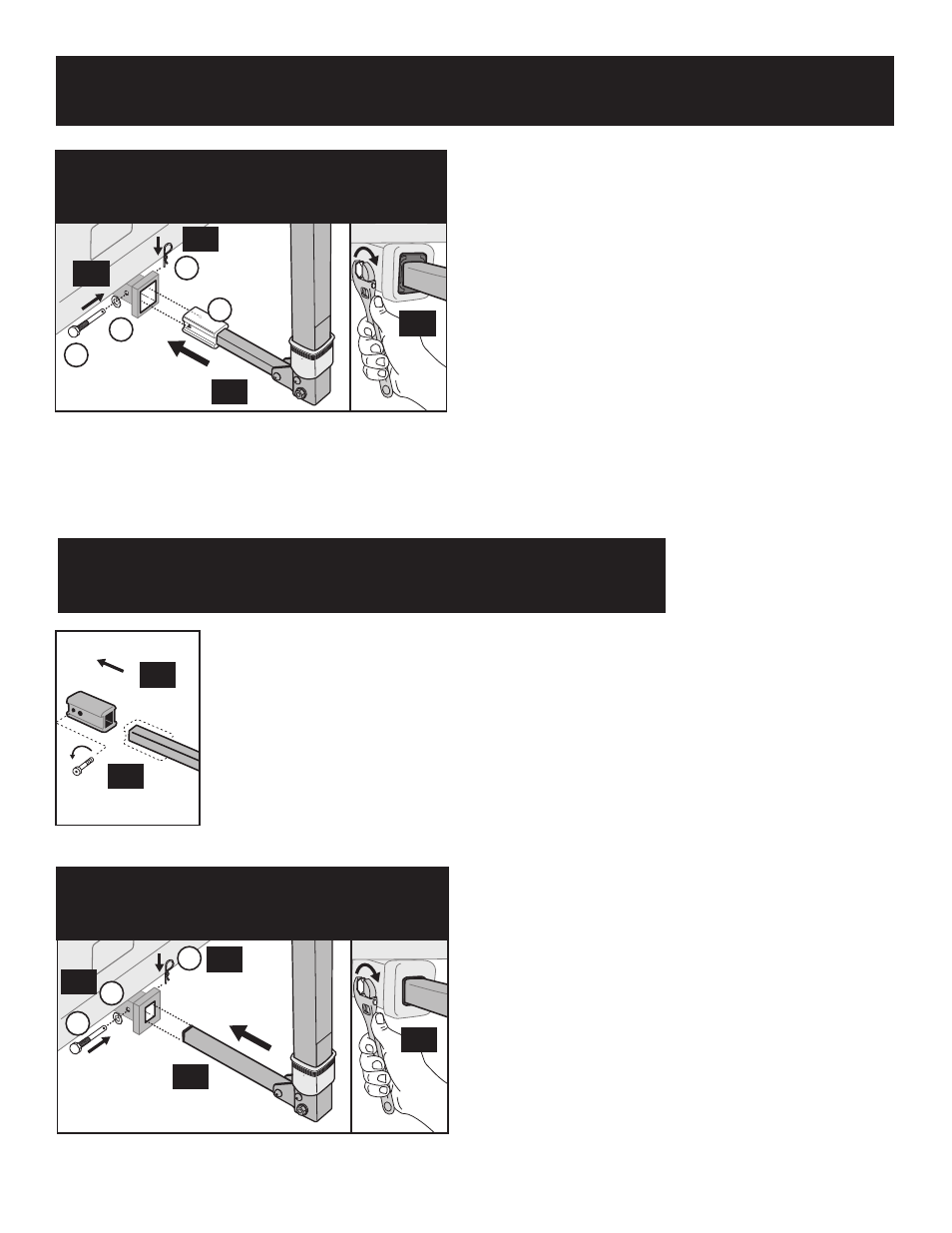

DEPENDING ON YOUR VEHICLE’S HITCH SIZE, MOUNT THE RECEIVER USING EITHER A 1¼" OR 2" FITTING

FOR 2" HITCH USE 2" ADAPTOR

2.1: Slide rack with 2" ADAPTOR into hitch.
2.2: Install threaded 1/2" HITCH-TITE BOLT(f)
and RECEIVER 1/2" SPLIT WASHER (e).
2.3: Fully tighten using 3/4" wrench.

2.4: Install COTTER PIN (g).

FOR 1¼" HITCH USE HITCH-TITE

2.5: Remove ADAPTOR BOLT.
2.6: Slide 2" ADAPTOR off receiver.

INSERT RACK INTO HITCH

2.7: Slide RACK into 1¼" hitch as shown.
2.8: Install threaded 1/2" HITCH-TITE BOLT(f) through 1/2"
SPLIT WASHER (e) and RECEIVER Bar .
2.9: Fully tighten using a 3/4" wrench.
2.10: Install COTTER PIN (g).

FOR 1¼" HITCH USE HITCH-TITE
