1 MITTENKONTUR-REGLER – 4-Weg-Schalter

zum Einstellen des Mitten-Frequenzgangs (in
3 dB-Schritten) und angepasster Klangverläufe,
von HiFi bis Nahfeld-Monitoring mit aggressiven
Mitten.

2 VOLUME - Steuert den Ausgangspegel.

3 XLR INPUT - Symmetrischer Line-Pegel-Eingang,

Anschluss via standard XLR (Mikrofon) Kabel.

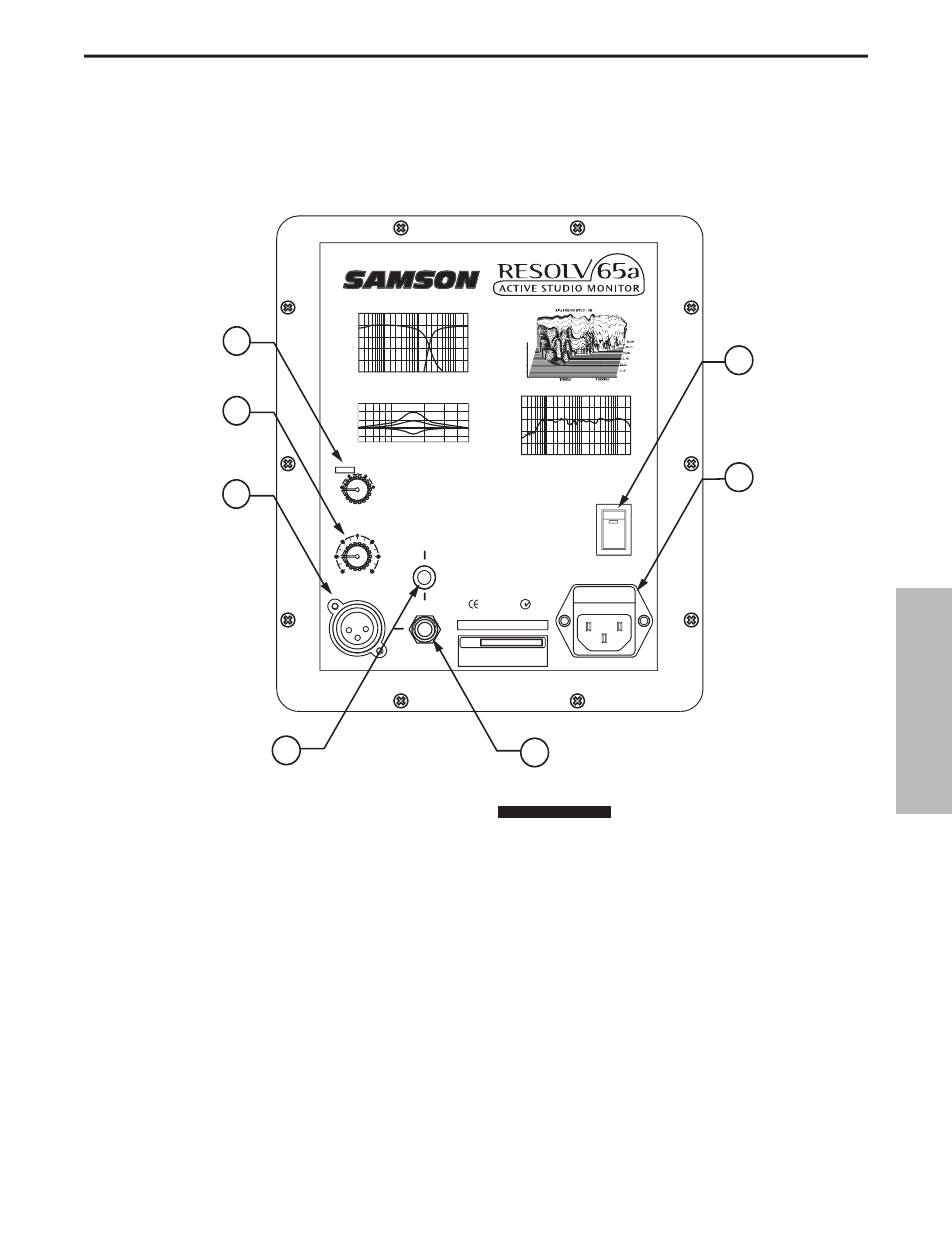

RESOLV 65a Layout

Rückseite

��

��
��

��

��

��
��
��
��
��
��
��
��
��
��
��
��
��
��

��

�

��

��

��

�

��
��

��

��

��

��

��

�

��

��

��

��

��

��

�

��

��

��

��

��

�

– Zum Anschließen von asymme-

trischen –10 dBV Geräten.

5 1/4-” KLINKEN-BUCHSE – Symmetrische TRS

(Tip, Ring, Sleeve) 1/4” Klinkenbuchse für sym-
metrische oder asymmetrische Signale.

6 POWER-SCHALTER – Haupt-Netzschalter.

Leuchtet in der ON-Stellung grün, um anzuzei-
gen, dass der Resolv 65a eingeschaltet und
betriebsbereit ist.

7 NETZANSCHLUSS - Zum Anschließen des mit-

gelieferten IEC-Netzkabels.
