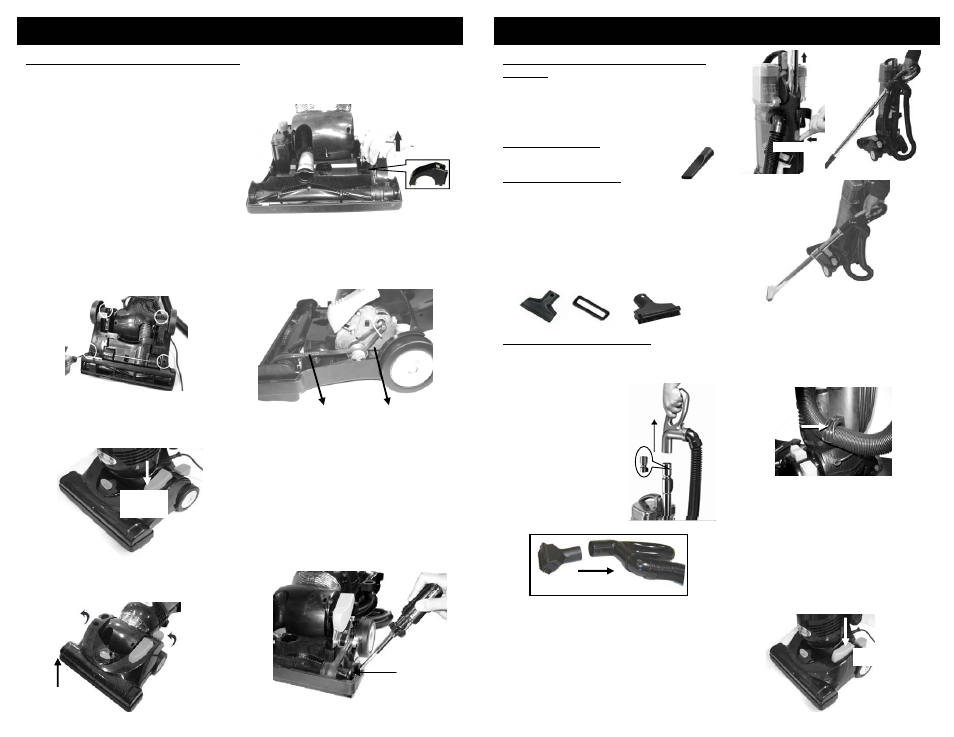

Fig. 7
INSTRUCCIONES DE USO
Instalación de Accesorios
20
Los accesorios se pueden instalar en el
mango o en el tubo telescópico.
Para colocar un accesorio en el mango:
1. Presione la clavija
de traba del mango y
jale del mango hacia
arriba para quitarlo
del tubo telescópico.
(Fig. 8)
2. Inserte el accesorio
deseado en el
extremo. (Fig. 9)
3. Para quitar el
accesorio,
simplemente jale
de él.
Fig. 10
Presione
Fig. 11
Fig. 12
Usando los Accesorios
1. Para evitar que la aspiradora se
caiga, siempre verifique que la
manguera esté insertada en el
soporte inferior ubicado en la base de
la unidad, detrás del recipiente para
la tierra. (Fig. 13)
Fig. 13
Soporte Inferior
de la Manguera
Uso de la Aspiradora para Limpieza
Elevada
Su aspiradora se puede usar para limpiar
áreas elevadas como muebles, tapizados,
cortinas, etc. Al usarla con accesorios,
debe colocar el selector de alfombra-piso
en la posición “Pisos Lisos/Accesorios"
Levante
Empuje
Fig. 8
Fig. 9
Para colocar un accesorio en
el tubo telescópico:
1. Presione el botón de liberación del
tubo telescópico y quite el tubo
telescópico de la aspiradora. (Fig. 10)
2. Inserte el accesorio deseado en el
extremo. (Fig. 11 y Fig. 12)
3. Para quitar el accesorio, simplemente
jale de él.
2. Gire el gancho superior del cable 180º
para cualquier lado para desenganchar
el cable.
3. Enchufe el cable de alimentación en el
tomacorriente.
4. Al usar los accesorios, el mango debe
estar en posición vertical.
5. Verifique que el cepillo giratorio esté
trabado colocando el selector de
alfombra-piso en la posición “Pisos
Lisos/Accesorios”. (Fig. 14)
Pisos Lisos /
Accesorios
Fig. 14
Cabezal Esquinero
Para radiadores, ranuras, esquinas,
zócalos y entre almohadones.
Cepillo para Tapizados
El cepillo para tapizados es dos cepillos en
uno. Para usarlo como cepillo para
tapizados, deberá quitar el accesorio con las
cerdas. Para quitarlo, simplemente separe
las dos partes. (Fig. 7) Use el cepillo para
tapizados para limpiar la tierra y pelo de
mascotas de los muebles. Use el cepillo en
muebles, persianas venecianas, libros,
pantallas de lámparas y estantes.
Fig. 47
4. Dé vuelta nuevamente la aspiradora,
manteniéndola acostada y coloque el
selector de alfombra-piso en la posición
en la posición de alfombra. (Fig. 48)
DIAGNÓSTICO DE PROBLEMAS
Posición
para
Alfombra
Fig. 48
5. Comience a levantar la cubierta del
cabezal motorizado desde el frente y
deslícela un poco hacia atrás y sobre
el selector de alfombra-piso. (Fig. 49)
Fig. 49
Primero
hacia arriba
Luego por
encima
Fig. 50
Cubierta de
la correa
27
Nota: Al cambiar las correas, necesita
cambiar únicamente la correa dañada.
No necesita cambiar las dos correas al
mismo tiempo.
8. Ayudándose con un destornillador
plano, levante cuidadosamente el
extremo derecho del cepillo
giratorio. (Fig. 52) Si la correa
larga todavía está enganchada al
cepillo giratorio, estará haciendo
fuerza sobre él.
Fig. 52
7. El cabezal motorizado tiene dos
correas. (Fig. 51) Quite
cuidadosamente todo residuo que
pudiera haber quedado en el área
de la correa.
Fig. 51 Correa corta
Extremo
del cepillo
Limpieza y Reemplazo de las Correas
ADVERTENCIA: Para evitar el riesgo de
una descarga eléctrica, desenchufe la
unidad antes de efectuar mantenimiento o
localización de fallas.
De vez en cuando, las correas del cabezal
motorizado pueden necesitar ser
reemplazadas, la frecuencia dependerá del
uso que se le dé a la aspiradora.
Si el cepillo giratorio no funciona cuando se
coloca el selector de alfombra-piso en la
posición "Alfombra":
1. Apague y desenchufe la aspiradora.
2. Destrabe el mango presionando la traba
de liberación y tirando hacia atrás del
mango hasta que se desenganche de su
posición vertical. Dé vuelta la aspiradora
sobre el piso.
3. Con un destornillador Phillips #1, saque
los cuatro (4) tornillos de la placa inferior.
(Fig. 47)
6. Levante la cubierta de la correa, del
lado derecho del cabezal motorizado,
que cubre las correas y el cepillo
giratorio. (Fig. 50)
Correa larga
