COUPE CIRCULAIRE
1. Avant d’attacher le guide de refente, tracez un cercle et
enfoncez un clou de finition en son centre.
2. Percez un trou ou faites une coupe en plongée près
du bord du cercle, mettez la scie hors tension et
retirez le cordon de la prise de courant (Fig. 17).
3. Fixez le guide de refente à la scie, le guide de bord
orienté vers le HAUT. Pour que le guide puisse
exécuter une coupe circulaire, il faut que le clou soit
en ligne avec la lame, comme illustré à la (Fig. 18).
4. Mesurez la distance depuis le trou choisi jusqu'à la
lame pour correspondre au rayon du cercle.
COUPE RECTILIGNE
Quand le guide de refente est en place, mesurez la
distance entre le bord de la pièce et la ligne de coupe et
réglez le guide à la même largeur et serrez fermement la
vis (Fig. 16).
GUIDE DE REFENTE ET DE COUPE CIRCULAIRE
Cet accessoire est disponible moyennant supplément de
prix. Il permet d’exécuter des coupes rectilignes et cir-
culaires précises en rapidité (Fig. 15).
ASSEMBLAGE DU GUIDE DE REFENTE
1. Insérez la barre du guide de refente dans les fentes
prévues à cet effet dans les côtés de la semelle, le guide
de bord orienté vers le BAS (Fig. 15).
2. Introduisez la vis de serrage depuis le dessous de
la semelle à travers le trou fileté dans le serre-joint
sur le côté gauche de la semelle, et serrez fermement
la vis de serrage à l'aide d'un tournevis, pour bloquer
la barre du guide de refente en place.
PIED DE BORD INVERSÉ
BARRE
VIS DE
SERRAGE
FENTE
SERRE-JOINT

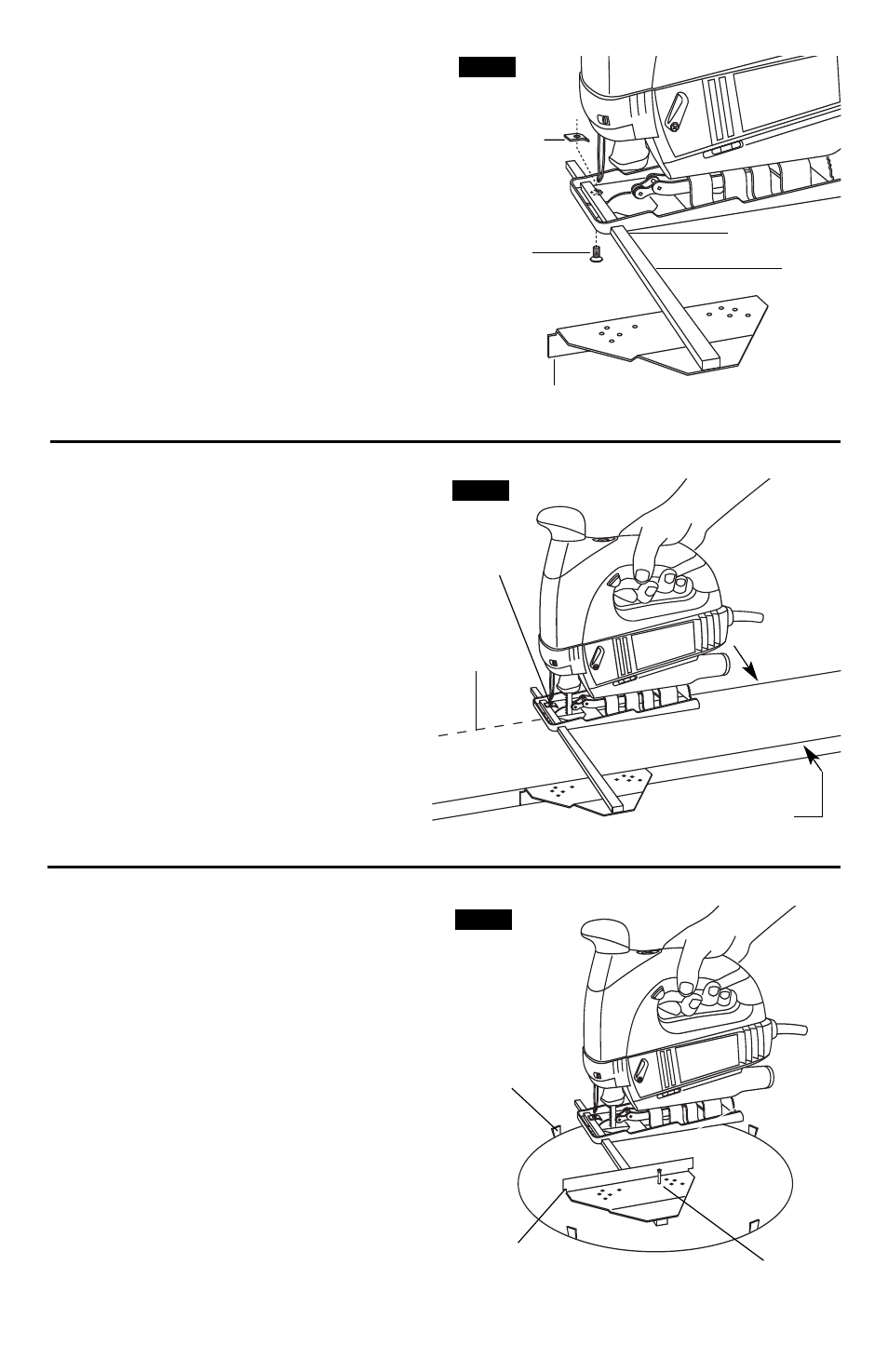

FIG. 15
LARGEUR
DÉSIRÉE
VIS DE
SERRAGE
LIGNE
DE
COUPE
FIG. 16
COIN
CLOU DE
FINITION
GUIDE DE BORD
VERS LE HAUT
FIG. 17
