Présentation des Resolv sub88

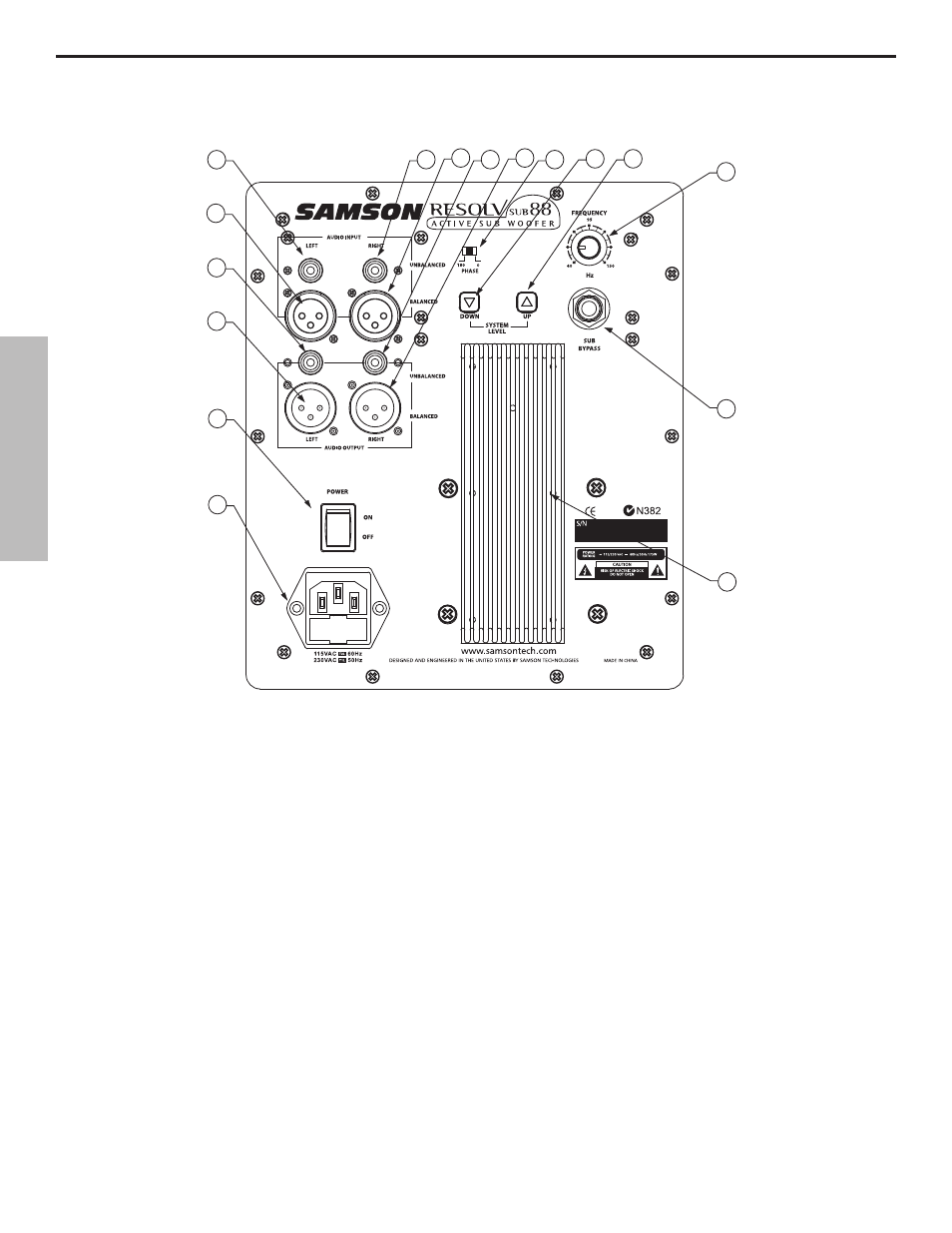

Face arrière
1
ENTRÉE ASYMÉTRIQUE GAUCHE - Connecteur RCA femelle
pour la connexion de signaux asymétriques à niveau ligne.
2 ENTRÉE SYMÉTRIQUE GAUCHE - Connecteur XLR femelle pour
la connexion de signaux symétriques à niveau ligne.
3
SORTIE ASYMÉTRIQUE GAUCHE - Connecteur RCA femelle
pour l'envoi de signaux asymétriques à niveau ligne aux satellites
actifs ou à l'amplificateur relié aux satellites passifs.
4
SORTIE SYMÉTRIQUE GAUCHE - Connecteur XLR mâle pour
l'envoi de signaux symétriques à niveau ligne aux satellites actifs
ou à l'amplificateur relié aux satellites passifs.
5
INTERRUPTEUR SECTEUR – Permet la mise sous tension.
6 EMBASE SECTEUR - Utilisez cette embase pour connecter le cor-
don secteur fourni.
7
ENTRÉE ASYMÉTRIQUE DROITE - Connecteur RCA femelle pour
la connexion de signaux asymétriques à niveau ligne.
8
ENTRÉE SYMÉTRIQUE DROITE - Connecteur XLR femelle pour la
connexion de signaux symétriques à niveau ligne.
9
SORTIE ASYMÉTRIQUE DROITE - Connecteur RCA femelle pour
l'envoi de signaux asymétriques à niveau ligne aux satellites
actifs ou à l'amplificateur relié aux satellites passifs.
10 SORTIE SYMÉTRIQUE DROITE - Connecteur XLR mâle
pour l'envoi de signaux symétriques à niveau ligne aux
satellites actifs ou à l'amplificateur relié aux satellites pas-
sifs.
11 INVERSEUR DE PHASE - Permet d'inverser la phase de
180 degrés.
12 TOUCHE SYSTEM LEVEL DOWN - Permet de réduire le
niveau général.
13 TOUCHE SYSTEM LEVEL UP – Permet d'augmenter le
niveau général de l'ensemble du système.
14 FREQUENCY - Réglage déterminant la bande des basses
fréquences des sorties passe-haut.
15 JACK SUB BYPASS - Permet de connecter un sélecteur
externe pour activer la fonction Mute.
16 PLAQUE DE REFROIDISSEMENT - Sert à dissiper la cha-
leur générée par l'amplificateur de puissance intégré.
