Blade driver set-up – Swisher FT1150 User Manual

Page 13

background image

1

2

2

14

Blade Driver Assy.

9058- 5.75” (Center Shaft)

9018- 4.25” (Outer Shafts)

10

7

11

8

4

10

15

16

5

6

3

9

13

12

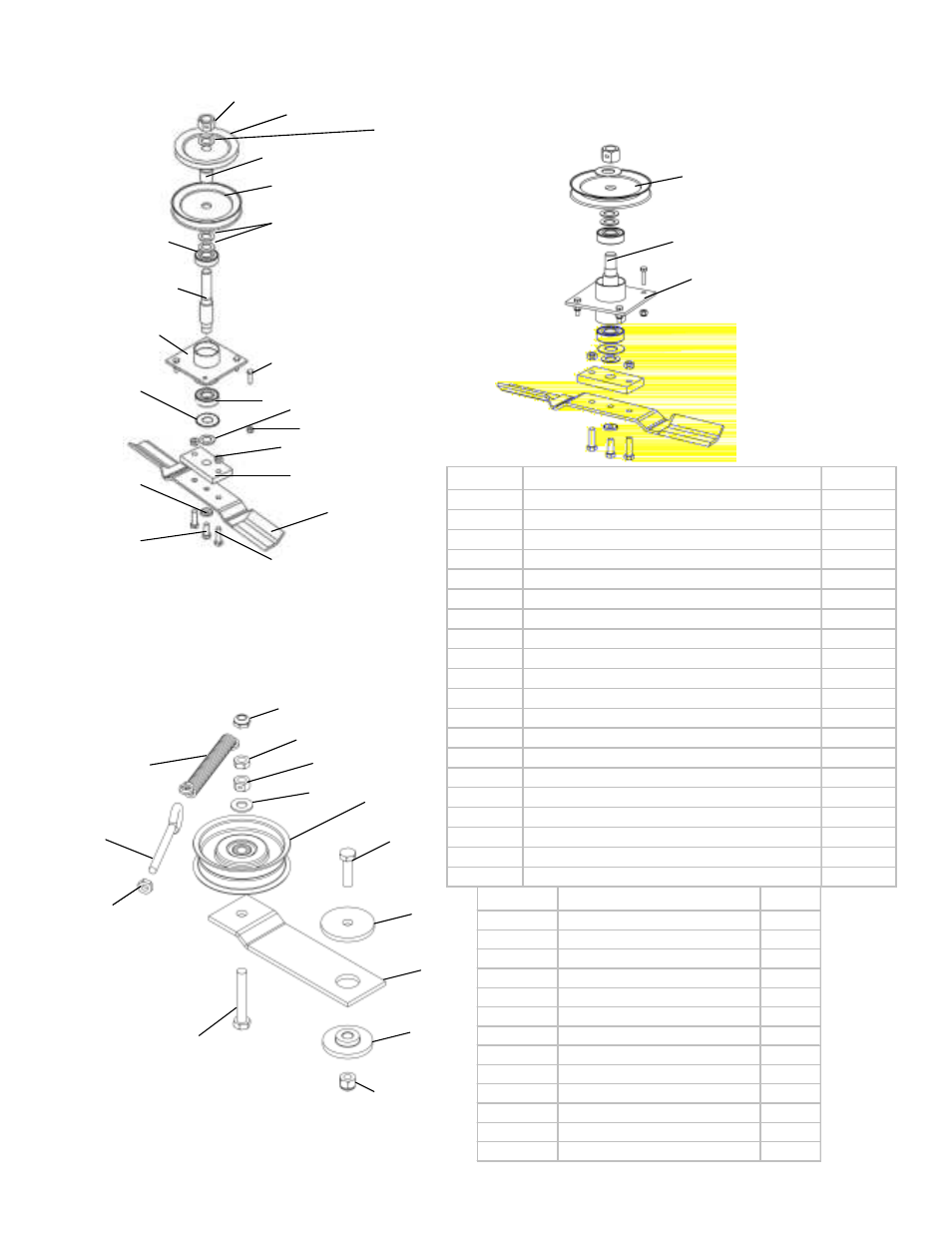

Figure 6

BLADE DRIVER

SET-UP

13

7

Outer Blade

Driver

Configuration

Center Blade

Driver

Configuration

Item No.

Description

Part #

1

Center Shaft

9054

2

Blade Bearing

B98

3

Bearing Housing

9057TK

4

Pulley Spacer

6065PM

5

Blade Mount Plate

9008

6

17 1/2" Blade

5059

7

Blade Pulley- 5.5"

6114

8

Blade Pulley- 5"

3785

9

SP Washer Bellvl. PLN .413 X .945 X .118

NB-607

10

3/4 ID X 1 1/4 OD 18 GA Washer

NB-179

11

3/4-16 Jam Nut

NB-175

12

3/8-24 X 1 Bolt

NB-238

13

3/8-24 X 1 Engine Bolt Locktite

NB-238N

14

1/4-20 X 3/4 HCC GR5 ZP

NB-250

15

1/4-20 Nylok Nut

NB-180

16

3/8-16 2-Way Lock Nut

NB-216

17

Housing Blade Bearing Short

B99EC

18

L&R Shaft

9076

19

BELLEVILLE WASHER

AS155

20

Washer

B98W

Item No.

Description

Part #

21

Idler Bushing

6037

22

Idler Tension Spring

TZ2S

23

5/16-18 X 3 1/2 Eye Bolt

NB315

24

Idler Pulley OD-3.25", ID-3/8"

B527

25

3/8-16 X 1 1/4 GR5 ZP

NB618

26

3/8-16 Nyloc Nut

NB280

27

3/8-16 X 2 1/4 HTC GR5 ZP

NB693

28

5/16-18 Serrated Flange Nut

NB170

29

3/8 SAE Washer

NB272

30

3/8-16 Nylok Nut Jam

NB207

31

3/8-16 Nut

NB174

32

Idler Arm

6041TK

33

Washer

6040

17

18

19

20

29

24

25

33

32

21

27

22

23

31

28

26

30

26
