Sony CDX-T69X User Manual

Cdx-t69 cdx-t69x, Warning, Caution

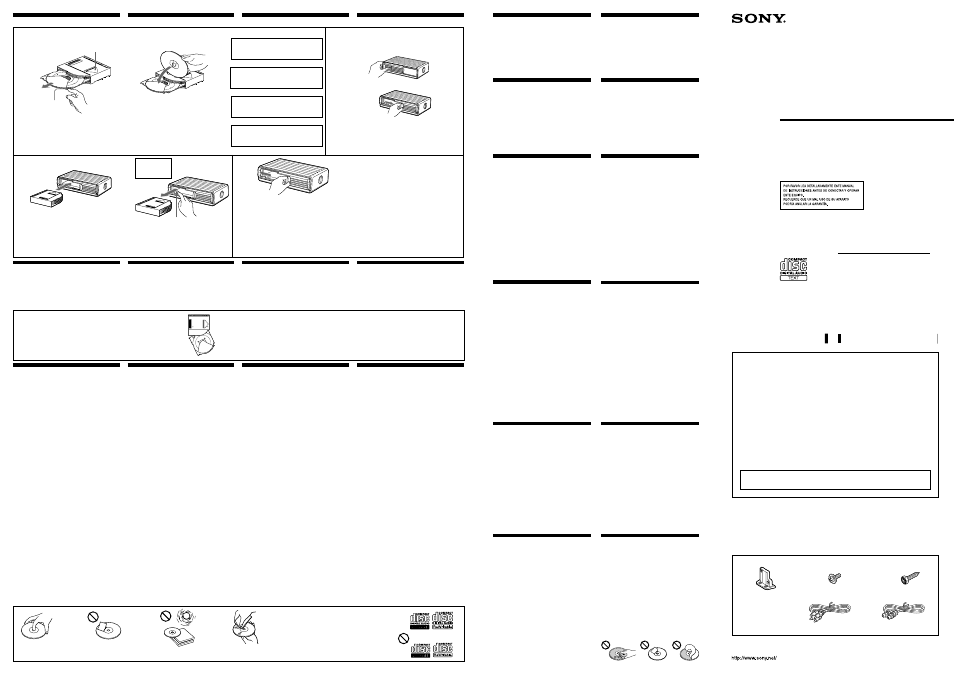

background image

Compact Disc Changer
CAJA CAMBIADORA PARA
DISCO COMPACTO

Operating Instructions

Mode d’emploi

Manual de instrucciones

Features

• Sony BUS system compatible mobile CD changer.

Compact and space-saving design for vertical,

horizontal, suspended or inclined installation.

• 8 fs digital filter for high quality sound.

• 1 bit D/A converter.

CD TEXT function* for displaying the CD TEXT

information on the main unit’s display.

*

Only available when connected to a main unit that
supports this function and playing back a CD TEXT disc.
CDX-T69/T69X displays only the disc name.

Caractéristiques

• Système BUS Sony compatible avec le changeur de CD

mobile.

Modèle compact et peu encombrant pouvant être

installé à l’horizontale, à la verticale, suspendu ou incliné.

• Filtre numérique 8 fs pour obtenir un son de haute

qualité.

• Convertisseur N/A 1 bit.

Fonction CD TEXT* permettant d’afficher les

informations CD TEXT sur l’écran d’affichage de
l’appareil principal.

*

Uniquement disponible en cas de raccordement à un
appareil principal supportant cette fonction et
reproduisant un disque CD TEXT.
Le CDX-T69/T69X affiche uniquement le nom du disque

Características

Cambiador de discos compactos portátil compatible con

el sistema BUS de Sony.

Diseño compacto que ahorra espacio para instalación

vertical, horizontal, suspendida o inclinada.

• Filtro digital de sobremuestreo óctuple para ofrecer

sonido de gran calidad.

• Convertidor digital/analógico de 1 bit.

Función CD TEXT* para visualizar la información CD

TEXT en el visor de la unidad principal.

*

Disponible sólo si se conecta a una unidad principal que
admita esta función y reproduzca discos CD TEXT.
El CDX-T69/T69X solamente visualiza el nombre del disco.

*

*

5 (16.4)
5 (16,4)

Specifications

System

Compact disc digital audio system

Frequency response

10 – 20,000 Hz

Wow and flutter

Below the measurable limit

Signal-to-noise ratio

93 dB

Outputs

BUS control output (8 pins)
Analog audio output (RCA pin)

Current drain

800 mA (during CD playback)
800 mA (during loading or ejecting
a disc)

Operating temperature –10°C to +55°C (14°F to 131°F)
Dimensions

Approx. 234.4

Ч 60 Ч 159.5 mm

(9

1

/

4

Ч 2

3

/

8

Ч 6

3

/

8

in.)

(w/h/d) not incl. projecting parts
and controls

Mass

Approx. 1.5 kg (3 lb. 5 oz.)

Power requirement

12 V DC car battery
(negative ground)

Supplied accessories

Disc magazine (1)
Parts for installation and
connections (1 set)

Optional accessories

Disc magazine XA-T7
Source selector XA-C30

Design and specifications are subject to change without
notice.

Spécifications

Système

Audionumérique pour disque
compact

Réponse en fréquence

10 – 20.000 Hz

Pleurage et scintillement En-deça du seuil mesurable
Rapport signal sur bruit 93 dB
Sorties

Sortie de commande BUS
(8 broches)
Sortie audio analogique
(broche RCA)

Consommation de courant

800 mA (lecture de CD)
800 mA (pendant l’insertion ou
l’éjection d’un disque)

Température de fonctionnement

–10°C à +55°C (14°F à 131°F)

Dimensions

Env. 234,4

Ч 60 Ч 159,5 mm

(9

1

/

4

Ч 2

3

/

8

Ч 6

3

/

8

po.)

(l/h/p)
saillies et commandes non
comprises

Poids

Env. 1,5 kg (3 liv. 5 on.)

Alimentation

CC sur batterie de voiture 12 V
(masse négative)

Accessoires fournis

Chargeur de disques (1)
Pièces de montage et de
raccordement (1 jeu)

Accessoires en option

Chargeur de disques XA-T7
Sélecteur de source XA-C30

La conception et les spécifications sont modifiables sans
préavis.

5 (16.4)
5 (16,4)

For the customers in the USA (CDX-T69 only)

WARNING

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.

Consult the dealer or an experienced radio/TV technician for help.

You are cautioned that any changes or modifications not expressly approved in this manual
could void your authority to operate this equipment.

CAUTION

The use of optical instruments with this product will increase eye hazard.

Especificaciones

Sistema

Audiodigital de discos compactos

Respuesta en frecuencia 10 – 20 000 Hz
Fluctuación y trémolo

Inferiores al límite medible

Relación señal-ruido

93 dB

Salidas

Salida de control BUS
(8 terminales)
Salida de audio analógica
(toma RCA)

Consumo de corriente

800 mA (durante la reproducción
de disco compacto)
800 mA (durante la carga o
expulsión de un disco)

Temperatura de funcionamiento

–10 a +55°C

Dimensiones

Aprox. 234,4

Ч 60 Ч 159,5 mm

(an/al/prf), excl. partes y controles
salientes

Masa

Aprox. 1,5 kg

Alimentación

Batería de automóvil de cc 12 V
(negativo a masa)

Accesorios suministrados

Cargador de discos (1)
Componentes de montaje y
conexiones (1 juego)

Accesorios opcionales

Cargador de discos XA-T7
Selector de fuente XA-C30

Diseño y especificaciones sujetos a cambio sin previo aviso.

Precautions

Moisture condensation

On a rainy day or in a very damp area, moisture may
condense on the lenses inside the unit. Should this occur,
the unit will not operate properly. In this case, remove the
disc magazine and wait for about an hour until the
moisture has evaporated
.

Notes on discs

If you use the discs explained below, the sticky residue can
cause the disc to stop spinning and may cause malfunction
or ruin your discs.
Do not use second-hand or rental CDs that have a sticky
residue on the surface (for example from peeled-off stickers
or from ink, or glue leaking from under the stickers).
There are paste residue. Ink is sticky. (fig. A)

Do not use rental CDs with old labels that are beginning
to peel off.

Stickers that are beginning to peel away, leaving a

sticky residue. (fig. B)
Do not use your discs with labels or stickers attached.

Labels are attached. (fig. C)

Précautions

Remarque sur la condensation d’humidité

Par temps pluvieux ou dans des régions très humides, de la
condensation peut se former sur les lentilles à l’intérieur de
l’appareil. Dans ce cas, l’appareil ne fonctionne pas
correctement. Dans ce cas, retirez alors le chargeur de
disques et attendez environ une heure jusqu’à ce que la
condensation se soit évaporée.

Remarques sur les disques

Si vous utilisez les disques décrits ci-dessous, le résidu
adhésif risque de provoquer l’arrêt de la rotation du disque
et d’entraîner un dysfonctionnement ou d’endommager vos
disques.
N’utilisez pas de CD de seconde main ou de location qui
présentent des résidus adhésifs à la surface (par exemple
d’étiquettes décollées ou d’encre, de colle dépassant de
l’étiquette).
Résidus de colle. L’encre colle. (fig. A)

N’utilisez pas de CD de location avec d’anciennes
étiquettes qui commencent à se décoller.

Les étiquettes qui commencent à se décoller laissent

des résidus adhésifs. (fig. B)
N’utilisez pas vos disques avec des étiquettes ou des
autocollants apposés dessus.

Les étiquettes sont fixées. (fig. C)

Precauciones

Condensación de humedad

En los días lluviosos o en zonas muy húmedas, puede
condensarse humedad en las lentes del interior de la
unidad. Si esto ocurre, ésta no funcionará correctamente. En
este caso, extraiga el cargador de discos y espere
durante una hora aproximadamente hasta que la
humedad se evapore.

Notas sobre los discos

Si emplea los discos descritos a continuación, el residuo
adherente puede causar que el disco deje de girar y
producir fallos de funcionamiento o dañar los discos.
No utilice discos compactos de segunda mano o de alquiler
que tengan residuos adherentes en la superficie (por
ejemplo, de adhesivos despegados o tinta, o de restos de
pegamento de los adhesivos).
• Residuos adherentes. Tinta adherente (fig. A).

No utilice discos compactos de alquiler con etiquetas
viejas que estén comenzando a despegarse.

• Adhesivos que empiezan a despegarse, dejando un

residuo adherente (fig. B).
No emplee discos con etiquetas o adhesivos fijados.

• Etiquetas adheridas (fig. C).

A

B

C

Parts list
Liste des composants
Lista de componentes

The numbers in the list are keyed to those in the instructions.
Les numéros de la liste correspondent à ceux des instructions.
Los números de la lista corresponden a los de las instrucciones.

Unit: m (ft.)
Unité: m (ft.)
Unidad: m

Notes on handling discs

A dirty or defective disc may cause sound drop-outs during
playback. To enjoy optimum sound, handle the disc as
follows.
Handle the disc by its edge, and to keep the disc clean,

do not touch the unlabeled surface. (fig. A)

Do not stick paper or tape on the disc. (fig. B)
Keep your discs in their cases or disc magazines when

not in use.
Do not expose discs to direct sunlight or heat sources
such as hot air-ducts. Do not leave discs in a car parked
in direct sunlight where there can be a considerable
rise in the temperature inside the car. (fig.
C)

Before playing, clean the discs with a commercially

available cleaning cloth. Wipe each disc from the
centre out. (fig.
D)
Do not use solvents such as benzine, thinner,
commercially available cleaners, or antistatic spray
intended for analog discs.

Discs with non-standard shapes (e.g., heart, square,

star) cannot be played on this unit. Attempting to do
so may damage the unit. Do not use such discs.

You cannot play 8cm CDs.

Do not use any discs with labels or stickers
attached

The following malfunctions may result from using such
discs:
• Inability to eject a disc (due to a label or sticker peeling off

and jamming the eject mechanism)

• Inability to read audio data correctly (e.g., playback

skipping, or no playback) due to heat shrinking of a
sticker or label causing a disc to warp

• Damage to other discs in a disc magazine

Notes on CD-R/CD-RW discs

You can play CD-Rs/CD-RWs (recordable CDs/

rewritable CDs) designed for audio use on this unit
(fig.
E).

Some CD-Rs/CD-RWs (depending on the equipment

used for its recording or the condition of the disc) may
not play on this unit.

You cannot play a CD-R/CD-RW that is not finalized*.
* A process necessary for a recorded CD-R/CD-RW disc to be

played on the audio CD player.

Notas sobre el manejo de discos

Es posible que se produzca ausencia de sonido durante la
reproducción, si el disco está sucio o es defectuoso. Para
disfrutar de una calidad de sonido óptima, utilice el disco de
la siguiente forma.

Maneje el disco por los bordes. Para mantenerlo

limpio, no toque la superficie sin etiqueta (fig. A).

No adhiera papeles ni cinta sobre el disco (fig. B).

Guarde los discos en sus cajas o en los cargadores de

discos cuando no los utilice.
No exponga los discos a la luz solar directa ni a fuentes
térmicas, como conductos de aire caliente. No deje los
discos en un automóvil aparcado bajo la luz solar
directa donde pueda producirse un considerable
aumento de temperatura en el interior de dicho
automóvil (fig.
C).

Antes de reproducir, limpie los discos con un paño de

limpieza adquirido en un establecimiento del ramo.
Frote el disco del centro hacia fuera. (fig.
D)
No utilice disolventes tales como bencina, diluidor de
pintura, ni limpiadores ni pulverizadores antiestáticos
destinados a discos analógicos adquiridos en
establecimientos del ramo.

Los discos de forma no estándar (p. ej., corazón,

cuadrado, estrella) no podrán reproducirse con esta
unidad. Si intentase hacerlo, podría dañar la unidad.
No utilice tales discos.

Usted no podrá reproducir discos compactos de 8 cm.

No utilice discos que tengan etiquetas o
pegatinas adheridas.

Si los utiliza, se pueden provocar los fallos de
funcionamiento siguientes:
• No es posible extraer un disco (provocado por una

etiqueta o pegatina que se desengancha y atasca el
mecanismo de extracción)

• No es posible leer datos de audio correctamente (por

ejemplo, saltos en la reproducción o imposibilidad de
reproducir) debido a que la etiqueta o la pegatina se
encogen por la acción del calor y hacen que el disco se
deforme

• Daños a otros discos de un cargador de discos

Notas sobre discos CD-R/CD-RW

Puede reproducir discos CD-R/CD-RW (discos

compactos grabables/discos compactos reescribibles)
diseñados para uso de audio en esta unidad (fig.
E).

Determinados discos CD-R/CD-RW (dependiendo del

equipo utilizado para su grabación o la condición del
disco) pueden no reproducirse en esta unidad.

No es posible reproducir discos CD-R/CD-RW no

finalizados*.

* Proceso necesario para reproducir en el reproductor de CD

de audio los discos CD-R/CD-RW grabados.

Remarques sur la manipulation des disques

Un disque sale ou défectueux peut provoquer des pertes de son
à la lecture. Manipuler le disque comme suit pour obtenir un
son optimal.
Manipuler le disque par son arête et le maintenir dans un

état propre, ne pas le toucher sur la surface non
imprimée. (fig.
A)

Ne pas coller de papier ou de bande adhésive sur le

disque. (fig. B)

Conservez vos disques dans leurs boîtiers ou des

pochettes de rangement lorsqu’ils ne sont pas utilisés.
Ne pas laisser les disques en plein soleil ou près d’une
source de chaleur comme des conduits d’air chaud. Ne pas
laisser les disques dans une voiture garée en plein soleil
car la température de l’habitacle risque d’augmenter
considérablement. (fig.
C)

Avant la lecture, nettoyez les disques avec un chiffon de

nettoyage disponible dans le commerce. Essuyez chaque
disque en partant du centre vers l’extérieur. (fig.
D)
N’utilisez pas de solvants tels que la benzine, du diluant, des
produits de nettoyage vendus dans le commerce ou des
sprays antistatiques destinés aux disques analogiques.

Les disques de formes non standard (par exemple en

forme de cœur, de carré ou d’étoile) ne peuvent pas être
lus sur cet appareil. Vous risquez d’endommager votre
appareil si vous essayez de le faire. N’utilisez pas de tels
disques.

La lecture de CD de 8 cm n’est pas possible.

N’utilisez pas de disques comportant des
étiquettes ou des autocollants.

Dans le cas contraire, les dysfonctionnements suivants
peuvent se produire :
• Impossible d’éjecter un disque (à cause d’une étiquette ou

d’un autocollant qui se décolle et qui bloque le mécanisme
d’éjection)

• Impossible de lire des données audio correctement (par

ex. : saut de lecture ou pas de lecture), le disque est voilé
en raison du rétrécissement d’un autocollant ou d'une
étiquette sous l’effet de la chaleur

• Endommagement des autres disques dans un chargeur

Remarques sur les disques CD-R/CD-RW

Vous pouvez écouter avec cet appareil des CD-R/CD-RW

(CD enregistrables/CD réinscriptibles) conçus pour une
utilisation audio. (fig.
E)

Certains CD-R/CD-RW (en fonction des conditions de

l’équipement d’enregistrement ou du disque) risquent de
ne pas être lus avec cet appareil.

Vous ne pouvez pas lire de disques CD-R/CD-RW non

finalisés*.

* Un processus nécessaire à la lecture des disques CD-R/CD-RW

enregistrés sur le lecteur de CD audio.

This way
Oui
Así

Not this way
Non
Así no

This way
Oui
Así

Look for this mark to distinguish CD-Rs/CD-RWs for audio use.
Ce symbole permet de distinguer les CD-R/CD-RW conçus
pour une utilisation audio.
Busque esta marca para distinguir los discos CD-R/CD-RW
para uso de audio.

This mark denotes that a disc is not for audio use.
Ce symbole indique qu’un disque n’est pas conçu
pour une utilisation audio.
Esta marca indica que el disco no es para uso de audio.

Notes on the disc magazine

• Do not leave the disc magazine in locations with high

temperatures and high humidity such as on a car
dashboard or in the rear window where the disc magazine
will be subjected to direct sunlight.

• Do not place more than one disc at a time onto one tray,

otherwise the changer and the discs may be damaged.

• Do not drop the disc magazine or subject it to a violent

shock.

Remarques sur le chargeur de disques

• Ne pas laisser le chargeur de disques dans un endroit très

chaud ou très humide comme sur le tableau de bord ou
sur la plage arrière de la voiture où il serait en plein soleil.

• Ne pas insérer plus d’un disque à la fois sur le plateau,

sinon le changeur et les disques risquent d’être
endommagés.

• Ne pas laisser tomber le chargeur de disques ni le cogner.

Notas sobre el cargador de discos

• No lo deje en lugares muy húmedos o con temperaturas

altas, como en el salpicadero del automóvil o en la
ventanilla trasera, expuesto a la luz solar directa.

• No inserte más de un disco en una bandeja de una vez, ya

que en caso contrario el cambiador y los discos pueden
dañarse.

• No lo deje caer ni lo exponga a golpes violentos.

When the tray comes out

Normally, the trays will not come out of
the magazine. However, if they are
pulled out of the magazine, it is easy to
re-insert them.

Lorsque le plateau sort

En principe, les plateaux ne sortent pas
du chargeur. Toutefois, s’ils sortent du
chargeur, il est facile de les réinsérer.

Si la bandeja se sale

Normalmente, las bandejas no se salen
del cargador. No obstante, si esto ocurre,
pueden volver a insertarse con facilidad.

With the cut-away portion of the tray facing you, insert
the right corner of the tray in the slot, then push in the
left corner until it clicks.
Note
Do not insert the tray upside down or in the wrong direction.

Avec la portion découpée du plateau vous faisant face,
insérer le coin droit du plateau dans la fente, puis
enfoncer le coin gauche jusqu’au déclic.
Remarque
Ne pas insérer le plateau à l’envers ou dans le mauvais sens.

Con la parte de corte de la bandeja hacia afuera, inserte
la esquina derecha de dicha bandeja en la ranura y, a
continuación, ejerza presión en la esquina izquierda
hasta oír un chasquido.
Nota
No inserte la bandeja al revés o en la dirección incorrecta.

B

C

D

E

Ч 2

1

2

Ч 4

3

Ч 4

4

5

Use the unit with the door closed completely
Otherwise, foreign matter may enter the unit and
contaminate the lenses inside the changer.
Utilisez cet appareil avec la fenêtre complètement
fermée
Sinon, des corps étrangers pourraient pénétrer dans
l’appareil et encrasser les lentilles dans le lecteur.
Emplee la unidad con la puerta completamente cerrada
De lo contrario podrían introducirse objetos extraños y
contaminar las lentes del interior del cambiador.

Note
When a disc magazine is inserted into the CD changer or the
reset button of the connected car audio is pressed, the unit will
automatically be activated and read the information on the
CDs. When the information on all the CDs in the disc magazine
has been read, the unit will automatically stop operation.

Remarque
Quand un chargeur de disques est inséré dans le changeur de
CD ou si la touche de réinitialisation de l’autoradio raccordé est
enclenchée, l’appareil se met automatiquement en marche et
reproduit les CD. Lorsque tous les CD du chargeur ont été
reproduits, l’appareil s’arrête automatiqement.

Nota
Cuando inserta un cargador de discos en el cambiador de
discos compactos, o si está pulsado el botón de reposición del
equipo de audio para automóvil conectado, la unidad se
activará automáticamente y leerá la información de los discos
compactos. Una vez leída la información de todos los discos
compactos del cargador de discos, la unidad detendrá
automáticamente la operación.

If the disc magazine does not lock properly
Take out the magazine, and after pressing the Z (EJECT) button,
re-insert it.
Si vous ne pouvez pas fermer le chargeur de disques
Sortez le chargeur et, après avoir appuyé sur la touche Z (EJECT), réinsérez-le.
Si el cargador de discos no se cierra correctamente
Extraiga el cargador, pulse el botón Z (EJECT) y vuelva a insertarlo.

Z

Inserting a disc

Insertion d’un disque

Inserción de discos

1

With the arrow side facing up
Avec la partie fléchée tournée vers
le haut
Con el lado de la flecha hacia arriba

Labeled surface up
Etiquette vers le haut
Con la superficie de la etiqueta hacia arriba

6 discs, one in each tray
6 disques, un par plateau
6 discos, uno en cada bandeja

Tab
Onglet
Lengüeta

3

Disc magazine
Chargeur de disques
Cargador de discos

Utilisez le magasin à disques fourni ou un magasin
à disques XA-T7. Vous ne pouvez pas utiliser de
magasin à disques XA-T6 avec cet appareil.
L’utilisation d’un autre type de magasin à disques
risque de provoquer un dysfonctionnement.

Emplee el cargador de discos suministrado o el
XA-T7. El cargador de discos XA-T6 no puede
utilizarse con esta unidad. Si emplea otro tipo de
cargador, puede producir fallos de
funcionamiento.

Use the supplied disc magazine or the disc
magazine XA-T7.The disc magazine XA-T6 can not
be used with this unit.If you use any other
magazine,it may cause a malfunction.

Push Z (EJECT) button down
Appuyez sur la touche
Z (EJECT)
Presione el botón
Z (EJECT)

Z

To remove
Retrait
Extracción

2

Push the label printed “PUSH” to unlock the door.
Appuyez sur l’étiquette portant l’inscription “PUSH”
pour déverrouiller la porte.
Presione la etiqueta “PUSH” para desbloquear la
puerta.

Slide open
Coulissez pour ouvrir
Deslice para abrir

Note
To prevent injury, do not insert your hand in the CD changer.

Remarque
Pour éviter toute blessure, ne pas introduire la main dans le
changeur de CD.

Nota
Para evitar lesiones, no inserte la mano en el cambiador de CD.

x

c

4

A

B

C

D

E

*

A

Sony Corporation © 2002

Printed in Thailand

CDX-T69
CDX-T69X

Owner’s Record

The model and serial numbers are located at the rear of the CD changer.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this
product.

Model No. CDX-T69 Serial No.

Note

You cannot play an 8cm CD on this unit.
If you use the single adaptor, it may cause a malfunction.

Remarque

Il est impossible de lire un CD de 8 cm sur cet appareil.
Si vous utilisez l’adaptateur unique, il peut provoquer un
dysfonctionnement.

Nota

No es posible reproducir discos compactos de 8 cm en
esta unidad.
Si utiliza el adaptador para discos “single”, pueden
producirse fallos de funcionamiento.

3-249-655-11 (1)

Not this way
Non
Así no

C

A

B

This manual is related to the following products:
