CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
Čelní pravý Čelní levý
Centrální reproduktor
(Přibližně 5 m)
(Přibližně 5 m) (Přibližně 5 m)
Prostorový
pravý Prostorový
levý
Svorky reproduktorů
na zesilovači
(Přibližně 10 m) (Přibližně 10 m)
5 Připojení soustavy reproduktorů k zesilovači
Před připojením —
• Před připojením soustavy reproduktorů zesilovač vypněte;
v opačném případě by mohlo dojít k poškození reproduktorů.
• Impedance jednotlivých reproduktorů je 8
W. Před připojením
reproduktorů k zesilovači zkontrolujte rozsah impedance
reproduktorů svého zesilovače. Je-li impedance
reproduktoru mimo rozsah impedance reproduktorů uvedený
u zesilovače, nelze tento systém připojit k danému
zesilovači.
• Maximální kapacity výkonu systému SP-F303 je 100 W.
Nepřiměřeně silný vstup má za následek mimořádný šum a
možné poškození reproduktoru.
• Před provedením následujících operací zkontrolujte, zda jste
ztlumili úroveň hlasitosti, aby nedošlo k nežádoucímu hluku:
– zapnutí nebo vypnutí jiných součástí systému;
– ovládání zesilovače;
– ladění stanic FM;
– převíjení pásku vpřed;
– trvalé přehrávání vysokofrekvenčních oscilací nebo
elektronických zvuků s vysokou intenzitou.
• Při použití mikrofonu nezaměřujte mikrofon na reproduktory
ani ho nepoužívejte v jejich blízkosti; pískání by mohlo
poškodit reproduktory.
• Před výměnou přenosky vždy vypněte napájení gramofonu;
cvaknutí provázející výměnu by mohlo poškodit
reproduktory.
Zapojení

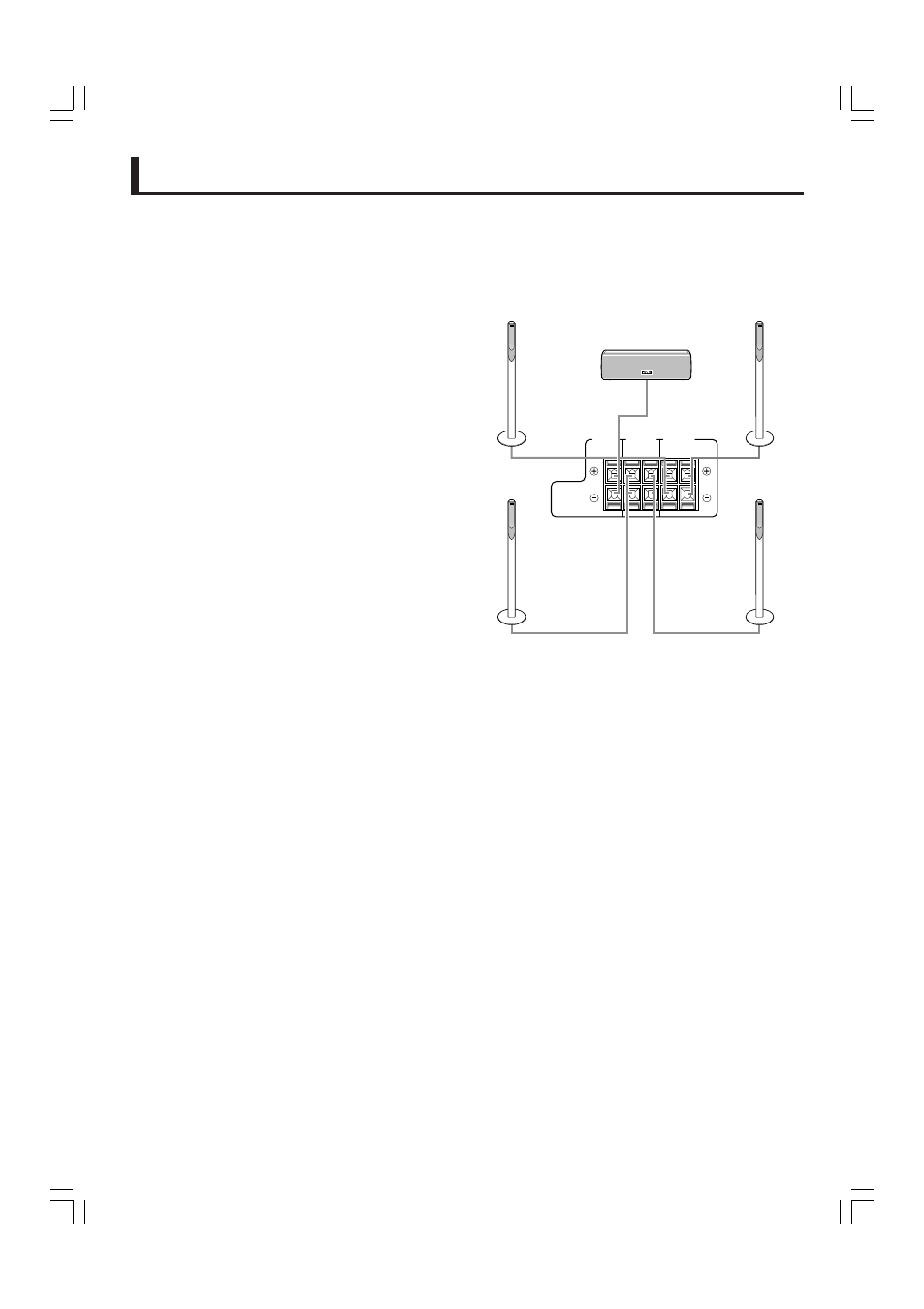

5 Typický způsob připojení k zesilovači
Reproduktory připojte ke svorce „SPEAKER“ zesilovače
pomocí kabelů reproduktorů podle níže uvedeného schématu.
• Zkontrolujte, zda jsou přívodní kabely reproduktorů zapojeny
se správnou polaritou ( ª a ·).
• Obrázek dole uvádí příklad typického způsobu zapojení.
– 5 –
