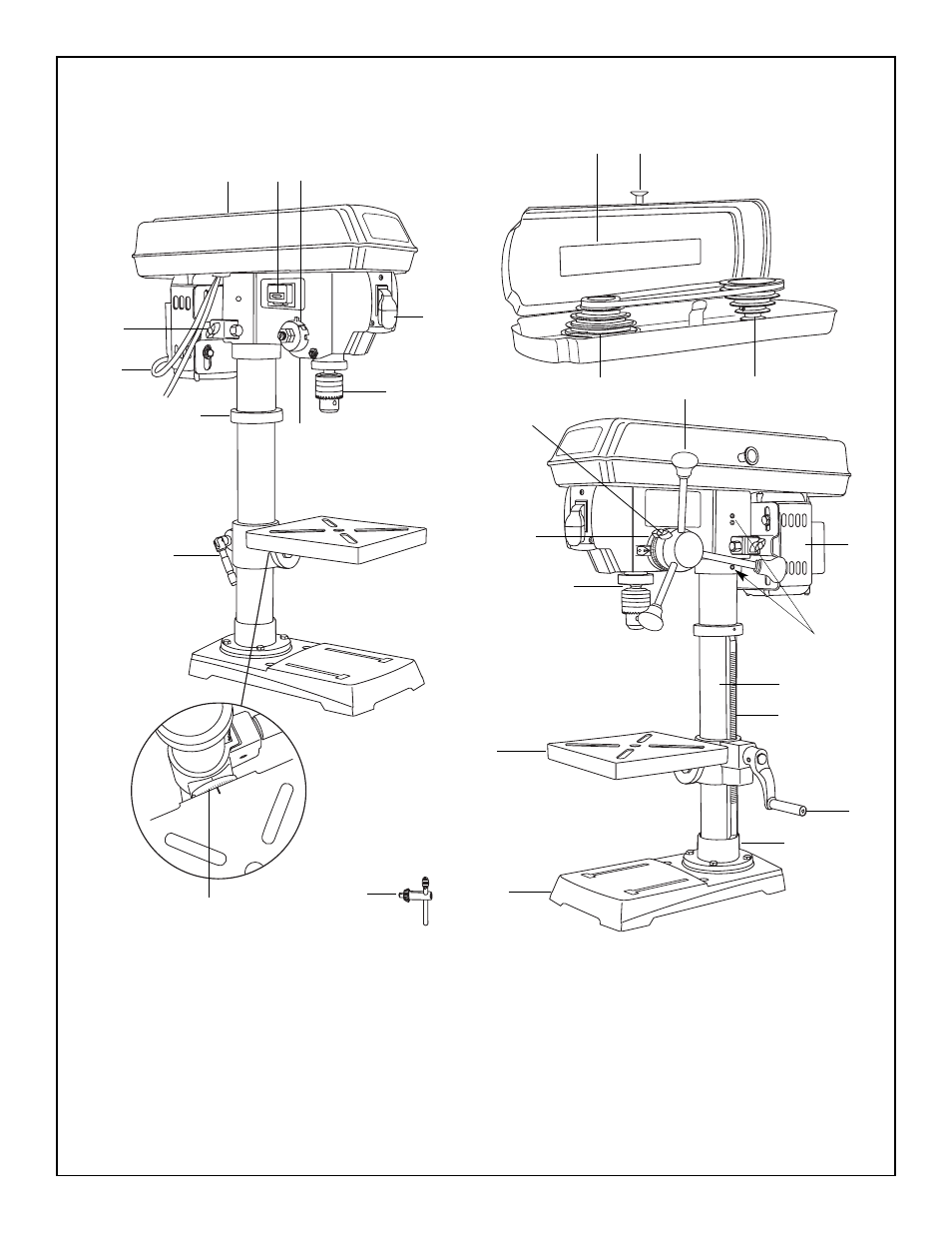

Familiarización con el taladro de columna
0 10
° 10 °
20 °
20 °
30
°
30 ° 40 °
40
°
6
4
1 2
5
8
7
3
9
10
14 13
15 17
12
25
28
27
26
24
23
20
16
21
18
19
11
22
1 Cubierta de la carcasa de las poleas
2 Interruptor del láser
3 Resorte de retorno de avance y cubierta
4 Pomo de fijación de la tensión
5 Interruptor de encendido y apagado
6 Cable de alimentación
7 Mandril
8 Collarín de la cremallera
9 Luces láser (2)
10 Mango de fijación del soporte
11 Escala de bisel
12 Llave del mandril
13 Cuadro de velocidad de la correa
y las poleas
14 Pomo de la carcasa de las poleas
15 Polea del motor
16 Mango de avance
17 Polea del husillo
18 Pomo tensor de la profundidad
19 Escala de profundidad
20 Motor
21 Vaina
22 Tornillos de fijación
23 Columna
24 Cremallera
25 Mesa
26 Mango de manivela
27 Soporte de la columna
28 Base
