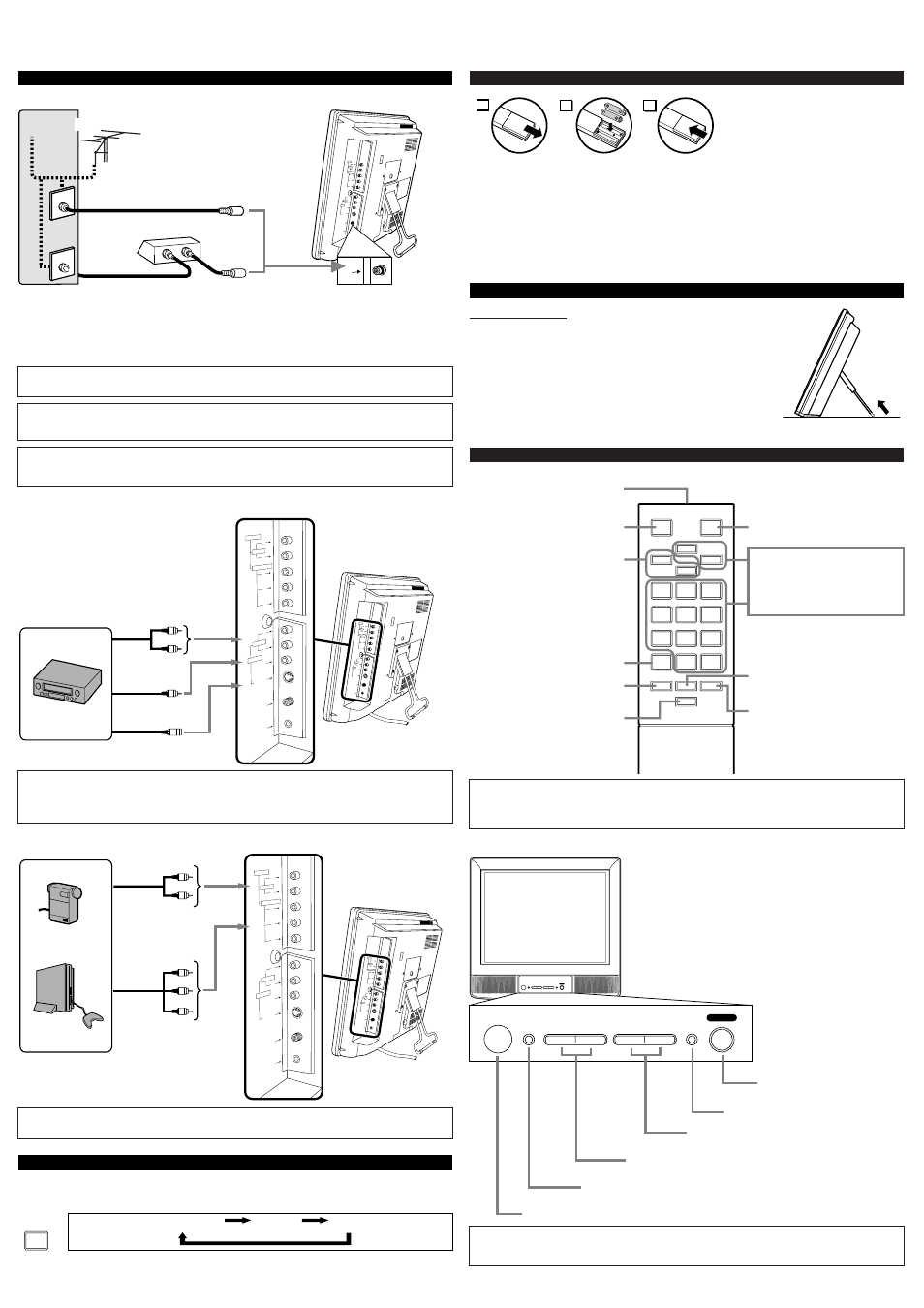

INSTALACION DE LAS PILAS
Instale dos pilas AAA (incluidas) de tal
forma que coincida la polaridad dentro
de compartimiento de pilas del mando
a distancia.
[PRECAUCIONES CON LAS PILAS]
• Asegúrese de cumplir con la polaridad correcta tal como se indica en el compartimiento de
pilas. Una polaridad invertida puede dañar el equipo.
• No mezcle distintos tipos de pilas entre sí (por ejemplo: alcalinas y carbono-cinc) o pilas viejas
y nuevas.
• Si el equipo no se va a utilizar durante mucho tiempo, saque las pilas para evitar daño o herida
por posible fuga de la pila.
• No trate de recargar pilas no diseñadas para recarga; pueden calentarse excesivamente y
romperse.
PREPARATIVOS PARA EL USO
2 1 3
CONEXIONES
L
Y
Pb
Pr
R
L
A V -IN2
AUDIO
R
A V - I N 1
S - V I D E O
V I D E O
ANT
A U D I O
COMPONENT
L
Y
Pb
Pr
R
L
R
S-VIDEO
VIDEO
ANT
HEAD PHO
NE
COMPONENT
A V - I N 2
AUDIO
AV-IN1
AUDIO
SELECCION DE LA ENTRADA AUDIO/VIDEO
Cuando utilice las tomas de entrada AUDIO/VIDEO, seleccione el modo “AUX1” o “AUX2”
presionando
[INPUT SELECT] en el mando a distancia. El modo de entrada cambia
presionando el botón de la siguiente forma:
Canal de TV AUX1 AUX2
OPERACIONES
Entrada AUX2
L
Y
Pb
Pr
R
L
A V -IN2
AUDIO R
A V - I N 1
S - V I D E O
V I D E O
ANT
A U D I O
COMPONENT
L
Y
Pb
Pr
R
L
R
S-VIDEO
VIDEO
ANT
HEAD PHONE
COMPONENT
A V - I N 2
AUDIO
AV-IN1
AUDIO
Nota:
● Si aparecen algunas cifras en la esquina de la pantalla cuando se enciende la unidad por
primera vez, presione [POWER] sin desenchufar el cable eléctrico.
Cable de Audio
Grabadora de
videocasetes
Nota:
● La toma AUDIO L es para entrada monoaural. El sonido se escucha por ambos altavoces.
Utilice esta toma para conectar un equipo de audio monoaural.
● La toma S-VIDEO tiene prioridad sobre la toma VIDEO.
Cable de video
componente
Cable de audio
Videojuegos
Videocámara
Atrás de este TV
Atrás de este TV
Nota:
● Este TV sólo puede aceptar la señal de video de 480i (interenlazada).
FUNCIONES DEL MANDO A DISTANCIA Y PANEL FRONTAL
1 2 3
4 5 6
7 8 9
0 +100 MENU
o
n
p m
MUTE SLEEP
DISPLAY
CH RET
INPUT
SELECT
POWER
CH
VOL
Botón POWER
Para encender/apagar el TV
Botón MENU
Para visualizar el menú en la pantalla
Botón SLEEP
Botón DISPLAY
Para mostrar el estado de Nº CH/audio
Botón CH RET
Para volver al canal anterior
Botón INPUT SELECT
Para seleccionar el TV o entrada externa
Botón MUTE
Suprime la salida de sonido
Botones VOL X X / Y Y
Para ajustar el volumen
Para seleccionar canales
MENU Y VOLUME X L CHANNEL K SELECT POWER
MENU Y VOLUME X L CHANNEL K SELECT
POWER
PRECAUCIÓN: PARA IMPEDIR DESCARGAS ELÉCTRICAS, INTRODUZCA LA PATILLA
ANCHA EN LA RANURA ANCHA E INSERTE A FONDO LA CLAVIJA.
[CONEXIÓN EXTERNA]
Ejemplo
Ejemplo
INPUT
SELECT
L
Y
Pb
Pr
R
L
A V -IN2
AUDIO R
A V - I N 1
S - V I D E O
V I D E O
ANT
A U D I O
COMPONENT
ANT
IN OUT
Cable S-Video
(SALIDA)
(SALIDA)
(ENTRADA)
(ENTRADA)
(SALIDA)
(SALIDA)
(ENTRADA)
(ENTRADA)
NOTA:
• Para su seguridad y para evitar que se dañe la unidad, desenchufe el cable de antena de
la toma ANT antes de mover la unidad.
(SALIDA)
Cable Video
(ENTRADA)
Botones de número de canal
Botones CH K K / L L
Entrada AUX1
Puede enganchar este producto a un TV con montura en la pared utilizando el brazo adaptado para 100 mm
(de venta en los comercios).
O
Marco para fotos
Ajuste la longitud del marco en 5 pasos para
cambiar el angulo de TV.
MARCO PARA FOTOS
Botón POWER
Para encender/apagar el TV
Botones VOLUME X X / Y Y
Para ajustar el volumen
Botón SELECT
Botones CHANNEL K K / L L
Para seleccionar canales
Botón MENU
Para visualizar el menú en la pantalla
Ventana del sensor de infrarojos
Enchufe el cable de entrada en la toma ANT atrás de la unidad.
*Nota (NO DES CONECTAR DE LA CAJA DE CABLE)
Algunos sistemas de TV por cable utilizan señales
codificadas y requieren un convertidor especial para recibir
estos canales. Consulte con su empresa de cable local.
Atrás de este TV
O
Cable de entrada de la antena del hogar /
empresa de cable (sin caja de cable)
Cable de entrada de la empresa
de cable o antena de satélite
Caja de Cable o
Caja de Satélite
*
Señal del
TV cable Antena
O
(SALIDA)
(ENTRADA)
Transmisor de infrarrojos
Para enviar una señal de
rayos infrarrojos
Nota:
● Haga una prueba para confirmar que el mando a distancia envía una señal de infrarrojos con
una radio AM.
(Consulte “GUIA DE LOCALIZACION DE PROBLEMAS”.)
