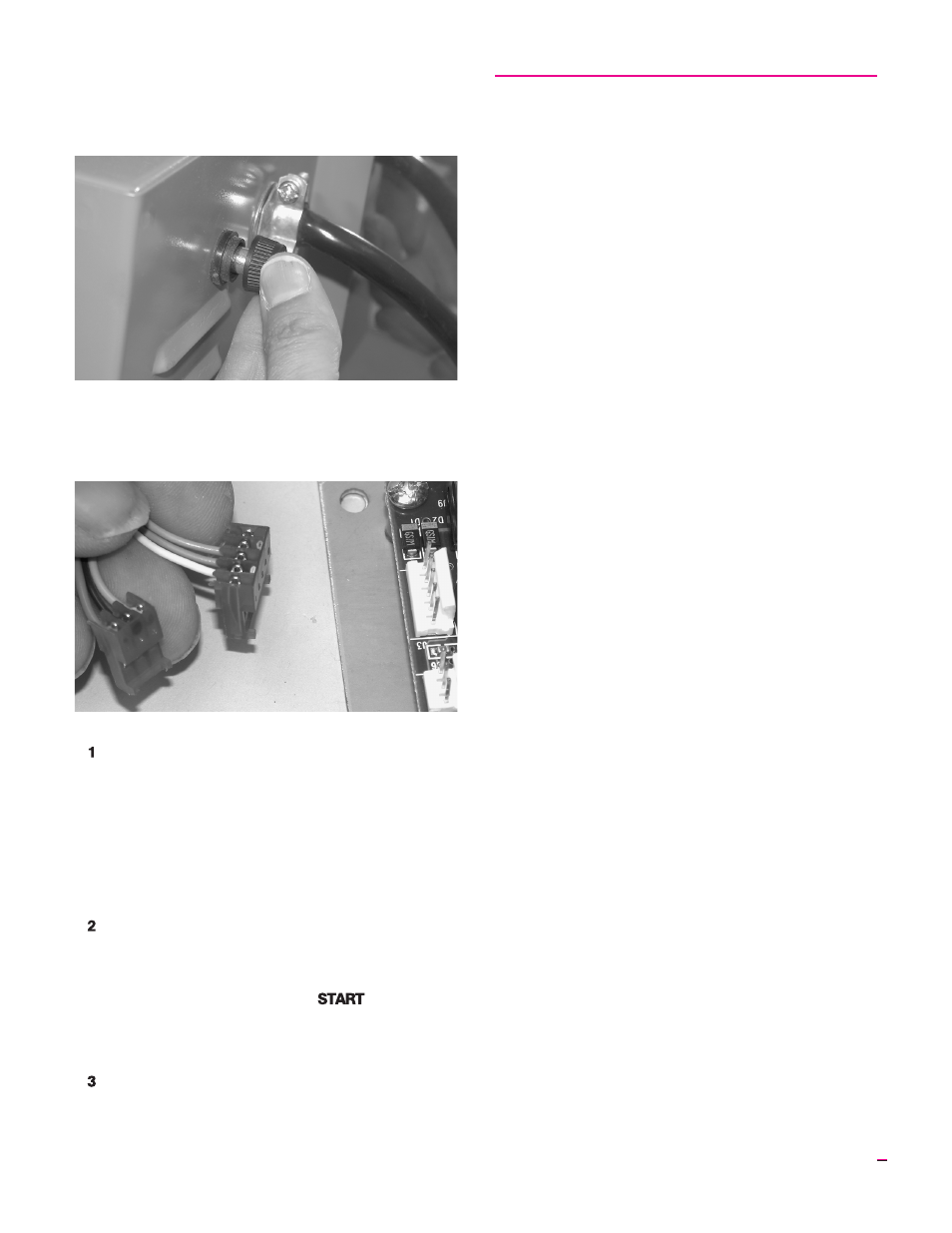

Problem: Kiln switch box ½
amp fuses keep blowing.
■ What size fuse are you using? Correct fuse:
AGC ½ A 250V AC
If the fuse is the correctsize, perform the following test:
Kiln Switch Box ½ Amp Fuse Power Test
UNPLUG the kiln/disconnect the power. Remove
the 4 screws holding the controller board faceplate
to the switch box. Lift faceplateout of box and letthe
board hang on the outside of the box with the back
of the board facing you. Disconnect both wire plugs
from the back of the controller. Then plug the kiln
back in. Apply power to kiln. If the ½ amp fuse
blows, replace the transformer. (If the fuse does not
blow, the problem is a board or relay.Go to step 2.)
Connect the INPUT plug (orange, blue, and white
wires) to the board again. Leave off the OUTPUT
wire plug (the one with the red and black wires).
Program the controller to fire to 1000°F at FULL
rate in Ramp-Hold mode. Press . If the fuse
blows, replace or service the board. (If the fuse does
not blow, the problem is caused by a short in the coil
of a relay. Go to step 3.)
UNPLUG kiln/disconnect power. Reconnect the
OUTPUT wire plug. Reinstall the board in the
switch box. Replace the relay.
