Raccord de châssis de lit
Instructions d’utilisation
Modèle IC-5142
AVERTISSEMENTS IMPORTANTS
AVERTISSEMENT
Vérifiez que ni l’emballage ni les pièces n’ont été endommagés. Si l’endom-
magement est évident, n’utilisez pas le dispositif. Contactez immédiatement
votre revendeur Sunrise Medical.
AVERTISSEMENT
Veuillez lire toutes les instructions avant d’utiliser ce produit. Le manque-
ment à l’observation de ces instructions peut entraîner des blessures graves
ou un endommagement du produit.
AVERTISSEMENT
Vérifiez que tous les dispositifs de fixation sont toujours serrés solidement.
AVERTISSEMENT
Il est recommandé de ne pas dépasser une
charge de 68 kilos (150 lbs) sur le raccord de
châssis.
INSTALLATION
1. Déconnectez les ressorts de la tête et du pied de
l’ensemble lit. Reportez-vous pour des instruc-
tions complètes au Manuel d’utilisation du lit
(IM-429000).
2. Connectez les sections tête et pied de lit en
insérant les rivets des raccords de côté dans les
crochets des panneaux de lit (Figure 1).
3. Pour visser les raccords de côté sur les sections
têtes et pied de lit, utilisez les vis à tête plate et
les écrous hexagonaux. Veillez à placer les écrous
hexagonaux du côté intérieur des raccords de côté.
4. Placez les sections pied et tête à ressorts verti-
calement sur les raccords de côté entre les pan-
neaux de lit. (Figure 2).

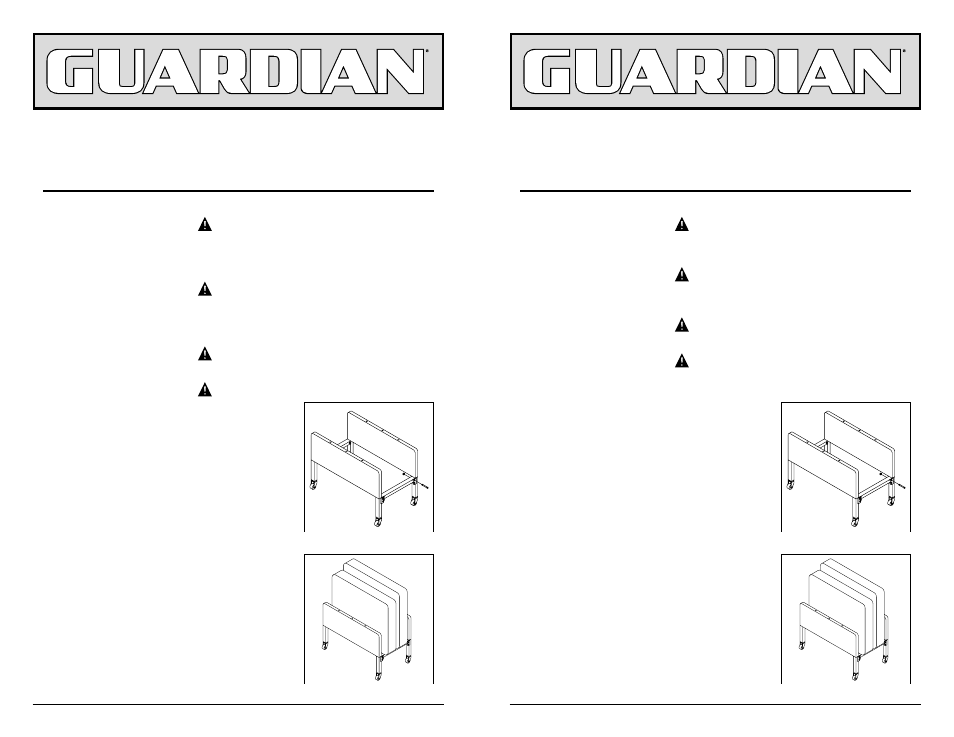

Figure 1
Figure 2
Conector para Almacenado
Instrucciones para el usuario
Modelo IC-5142
ADVERTENCIAS IMPORTANTES
ADVERTENCIA
Busque daño en la caja o su contenido. Si el daño es evidente, no lo use.
Comuníquese con su proveedor de Sunrise Medical de inmediato.
ADVERTENCIA
Lea todas las instrucciones antes de usar este producto. No seguir todas
estas instrucciones puede provocar lesiones o daños.
ADVERTENCIA
Asegúrese que los accesorios estén bien fijos en todo momento.
ADVERTENCIA
La capacidad de peso recomendada del conector de almacenamiento es de
68.1 Kg (150 libras.)
INSTALACIÓN
1. Desconecte las mallas de la cabeza y pies de la
cama. Para ver las instrucciones completas, vea
el Manual de Instrucciones de la Cama (IM-
429000.)
2. Conecte los extremos de la cabeza y de los pies
al insertar las clavijas de los conectores del riel
en los ganchos de los extremos de la cama
(Figura 1.)
3. Use los tornillos de cabeza plana y las tuercas
hex provistas para fijar los conectores del riel a
los extremos de la cabeza y pies. Asegúrese que
estén colocadas las tuercas hex al interior de los
conectores del riel.
4. Coloque la malla de la cabeza y pies vertical-
mente encima de los conectores del riel entre los
extremos de la cama (Figura 2.)
Figura 1
Figura 2
