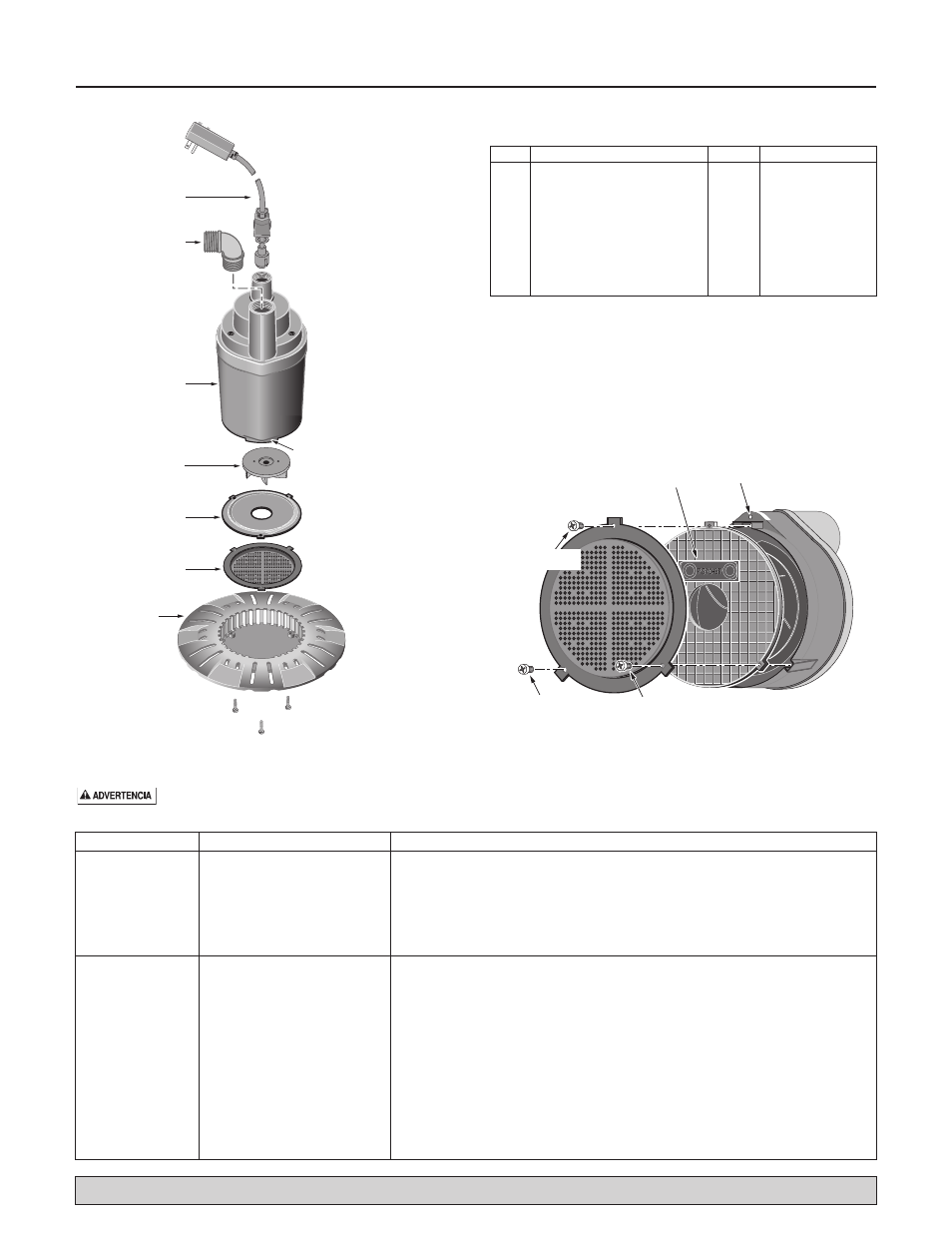

Repuestos / Localización de fallas

12

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer,

1-800-468-7867/1-800-546-7867

LOCALIZACIÓN DE FALLAS

Riesgo de choque eléctrico y arranque repentino.

Desconecte la corriente eléctrica a la bomba antes de tratar de localizar una falla o de realizar trabajos en la misma.

REPUESTOS

Clave

Descripción

Cant.

N° de Pieza

1

Base

1

PS70-83

2

Filtro

1

PS8-6P

3

Protector térmico

1

PS70-3P

4

Impulsor

1

PS5-25P

5

Motor

1

**

6

Adaptador de manguera

PS74-78

de jardín de 90°

1

7

Cordón de alimentación

1

PS17-1505

AVISO: Para adquirir una válvula de retención, llame al
Departamento de Atención al Cliente, 1-800-365-6832 y
encargue el repuesto PW73-63.
** Si el motor falla, reemplace la bomba.
• No ilustrado.

SÍNTOMA

CAUSAS PROBABLES

SOLUCIÓN

La bomba no

Fusible fundido

Si está fundido, reemplácelo por un fusible del tamaño adecuado

arrancao no

Bajo voltaje de línea

Si el voltaje es inferior al mínimo recomendado, compruebe el tamaño de los

funciona

cables procedentes del interruptor principal de las instalaciones. Si está bien,
consulte con la compañía eléctrica

Motor defectuoso

Reemplace la bomba

Impulsor

Saque la base y el filtro, ubique la fuente de fijación

La bomba

Bajo voltaje de línea

Llame a la compañía de electricidad

funcionapero

Objeto atascado en el rodete

Limpie el impulsor

no suministra

Manguera de jardín de

Use una manguera de jardín de mayor diámetro o un tubo flexible de 1".

agua o muy

diámetro chico o línea de

Deseche el exceso de manguera. Las mangueras cortas funcionan mejor

poca agua

descarga larga
Examine la válvula instalada

Taladre un agujero de 1,6 a 3,2 mm (1/16" a 1/8") de diámetro entre la de

sin respiradero

scarga de la bomba y la válvula de retención

Bolsa de aire (disminución

Apague la bomba por unos segundos, limpie el orificio “anti-airlock” y

de flujo)

luego vuelva a activarla

Espirales o dobleces en

Enderece la manguera

la manguera

3

2

4

5

6

7

1

Anti-Airlock
Hole

5635 0607

3rd

Anti-Airlock
Hole

Tighten 1st

Orient Part Number with
Anti-Airlock Hole as shown

2nd

Insert Screws through base.
(Base omitted for clarity)

Ensamble la pantalla y el casco según se ilustra.

Orificio “anti-airlock”

Dirija el número de la pieza con el
orificio anti-airlock según se ilustra

Orificio anti-airlock

Apriete 1o.

2o.

3o.

Insertar los tornillos a través de la base.
(No se muestra la base para mayor claridad)
