Instalación

29

801561 (SP)

© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT

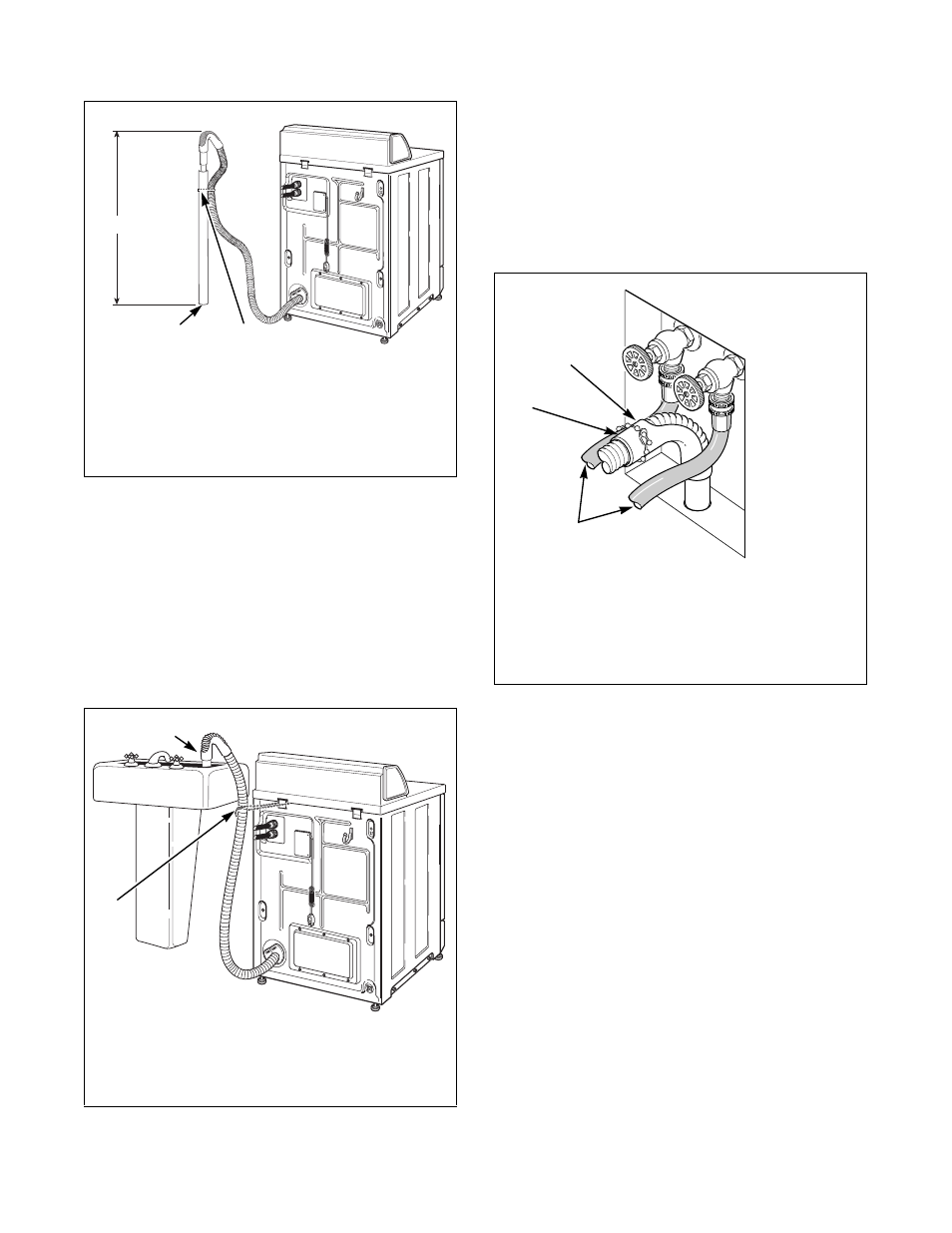

Figura 6

Instalación a un lavamanos

Para este tipo de instalación utilice la abrazadera
perlada (que viene en la bolsa de accesorios) o una
abrazadera grande para cable (que puede adquirir en
una tienda de herramientas local) y fije la manguera
de desagüe a la bisagra de la parte superior del
gabinete (consulte la Figura 7). Así se evita que la
manguera de desagüe se salga cuando se esté
utilizando.

Figura 7

Instalación en la pared

En este tipo de instalación, la manguera de desagüe
DEBERÁ asegurarse a una de las mangueras de
suministro de agua utilizando la abrazadera perlada
que viene en la bolsa de accesorios.

NOTA: El extremo de la manguera de desagüe no
debe quedar a una altura meno que 61 cm (24 plg).

Figura 8

FLW2010N

1

61 a 91,44 cm (24 a 36 plg) altura
recomendada

2

Tubo vertical de desagüe – 5,08 cm (2 plg) ó
4 cm (1-1/2 plg)

3

Abrazadera perlada

FLW2011N

1

Manguera de desagüe

2

Abrazadera (utilice abrazadera para cable ò
cinta aisladora si es necessario)

1

2

3

FLW2011N

1

2

H023I

1

Manguera de desagüe

2

Abrazadera (utilice cinta aisladora si es
necessario)

3

Mangueras de suministro

2

3

1
