31 PL
Po
d
łąc
z
e
n
ia i us
ta
wien
ia

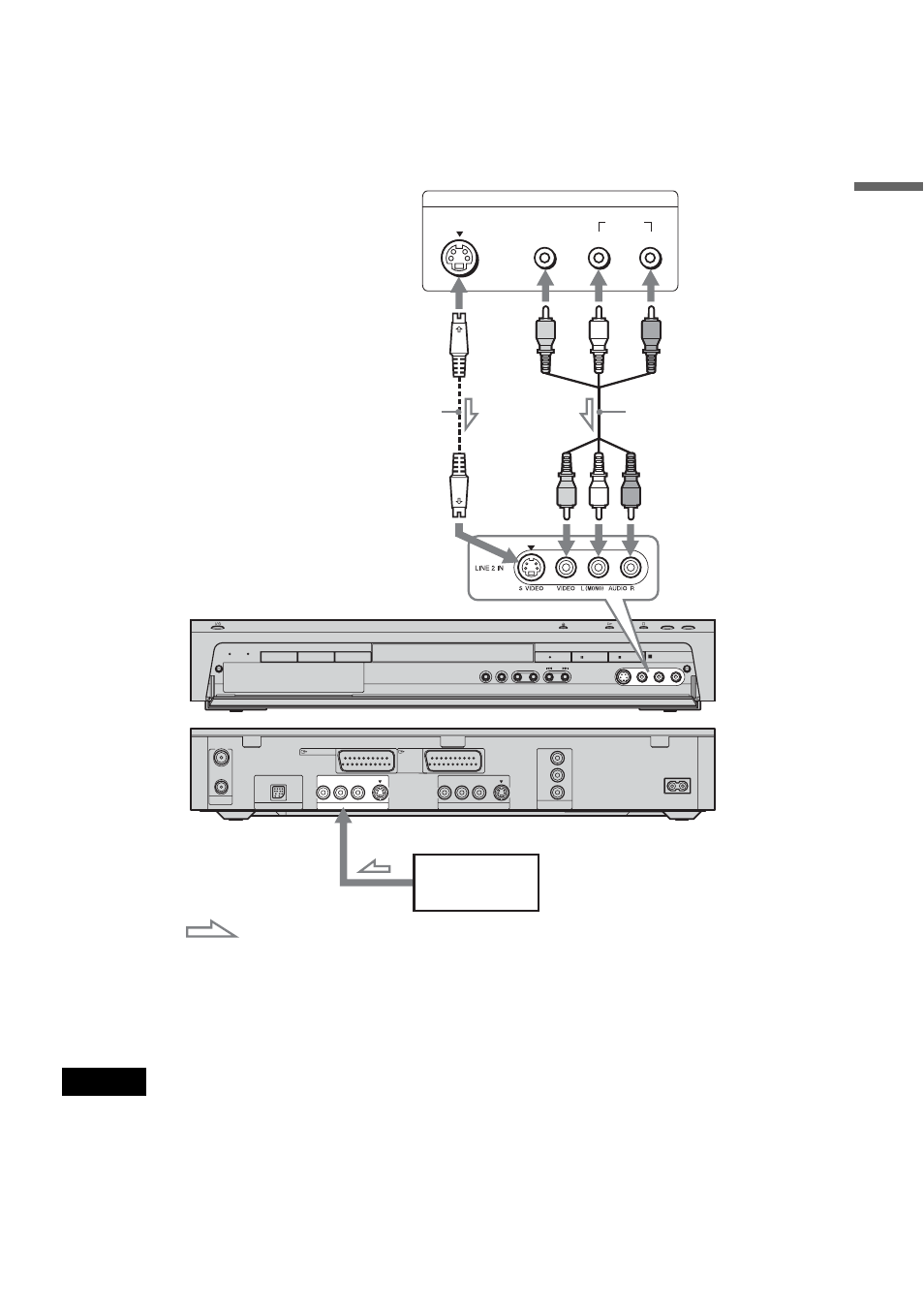

Podłączanie do gniazd LINE 2 IN lub LINE 4 IN
Podłącz magnetowid lub podobne urządzenie do nagrywania do gniazda LINE 2 IN lub LINE 4
IN tej nagrywarki. Przy podłączaniu do gniazda LINE 2 IN urządzenia wyposażonego w gniazdo
S-video można wykorzystać przewód S-video raczej niż przewód wideo.
z Wskazówka
Jeśli podłączone urządzenie odtwarza jedynie dźwięk monofoniczny, użyj przewodu audio, który rozdziela
dźwięk monofoniczny na kanały lewe i prawe (nie wchodzi w skład wyposażenia).
Uwaga
• Nie podłączaj gniazda wyjściowego nagrywarki do gniazda wejścia innego urządzenia, gdy gniazdo wyjściowe
takiego urządzenia jest podłączone do gniazda wejścia nagrywarki. Może to prowadzić do powstania szumów
(sprężenia zwrotnego).
• Nie używaj w tym samym czasie więcej niż jednego rodzaju przewodu wideo do podłączenia nagrywarki do
telewizora (np. żółtego przewodu wideo oraz przewodu S-video).
AERIAL
IN
LINE 4 IN COMPONENT
VIDEO OUT
VIDEO S VIDEO R-AUDIO-L
LINE OUT
VIDEO S VIDEO R-AUDIO-L P B / C B
Y
P R / C R ~ AC IN
OUT
LINE 1 - TV LINE 3/
DECODER
SYSTEM CONNECTOR
S-VIDEO
LINE 2 IN
REC STOP REC PAUSE REC SYNCRO REC TIMER REC
- PROGRAM + INPUT SELECT REC MODE
FM/AM DVD HDD
VIDEO L(MONO) AUDIO R
- VOLUME +
OUTPUT
S VIDEO AUDIO
L R
VIDEO
Magnetowid itp.
Przewód audio-wideo
(nie wchodzi w skład
wyposażenia) Przewód S-video (nie
wchodzi w skład
wyposażenia)
do gniazda LINE 2 IN Nagrywarka DVD (przód)
: Przepływ sygnału
(tył)
do gniazda LINE 4 IN
Magnetowid itp.
,ciąg dalszy
