-51-

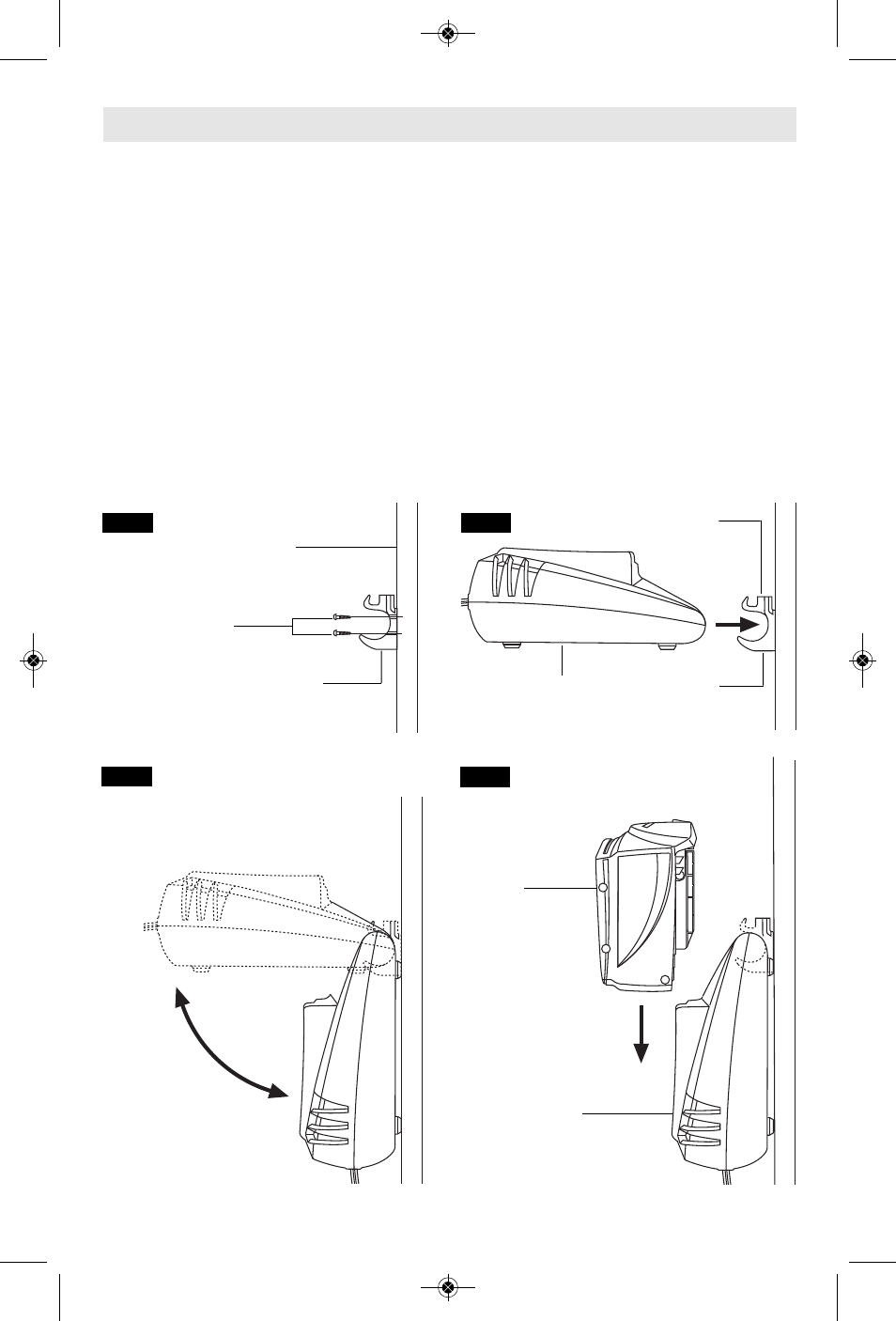

Montaje del cargador
MONTAJE DEL CARGADOR EN UNA
SUPERFICIE VERTICAL
(Modelos SC118 y SC118B solamente)
Para brindar conveniencia, el cargador fue diseñado
para que se pueda utilizar en una superficie horizontal
plana o se pueda montar en una superficie vertical. El
clip de montaje también tiene un área de
almacenamiento de brocas en su parte superior.
1. Seleccione la ubicación de montaje cerca de un
tomacorriente eléctrico para que el enchufe llegue al
tomacorriente. Compruebe si hay postes de pared u otro
soporte.
2. Utilizando un lápiz, marque dos lugares en la
superficie en una línea vertical, separados
aproximadamente 3/4".
3. Sujete firmemente el clip de montaje a la superficie
vertical utilizando dos tornillos de cabeza redonda No. 8
(Fig. 17).
4. Saque el paquete de batería del cargador antes de
realizar el montaje.
5. Introduzca el mango del cargador en el clip de
montaje en posición horizontal (Fig. 18).
6. Baje suavemente el cargador hasta la posición
vertical, hasta que esté plano contra la superficie vertical
y se bloquee en el clip de montaje (Fig. 19).
7. Para quitar el cargador cuando se desee, súbalo de
vuelta a la posición horizontal para desbloquearlo y
luego saque el cargador del clip de montaje (Fig. 19).
8. Para cargar el paquete de batería, simplemente
deslice dicho paquete al interior del cargador (Fig. 20).
SUPERFICIE
VERTICAL
CLIP DE
MONTAJE
TORNILLOS DE
CABEZA REDONDA
NO. 8 PARA MADERA
CARGADOR
PARA
BLOQUEAR
CLIP DE
MONTAJE
PARA
DESBLOQUEAR
PAQUETE
DE
BATERÍA
CARGADOR
COMPARTIMIENTO DE
ALMACENAMIENTO DE BROCAS
FIG. 17 FIG. 18
FIG. 19 FIG. 20
