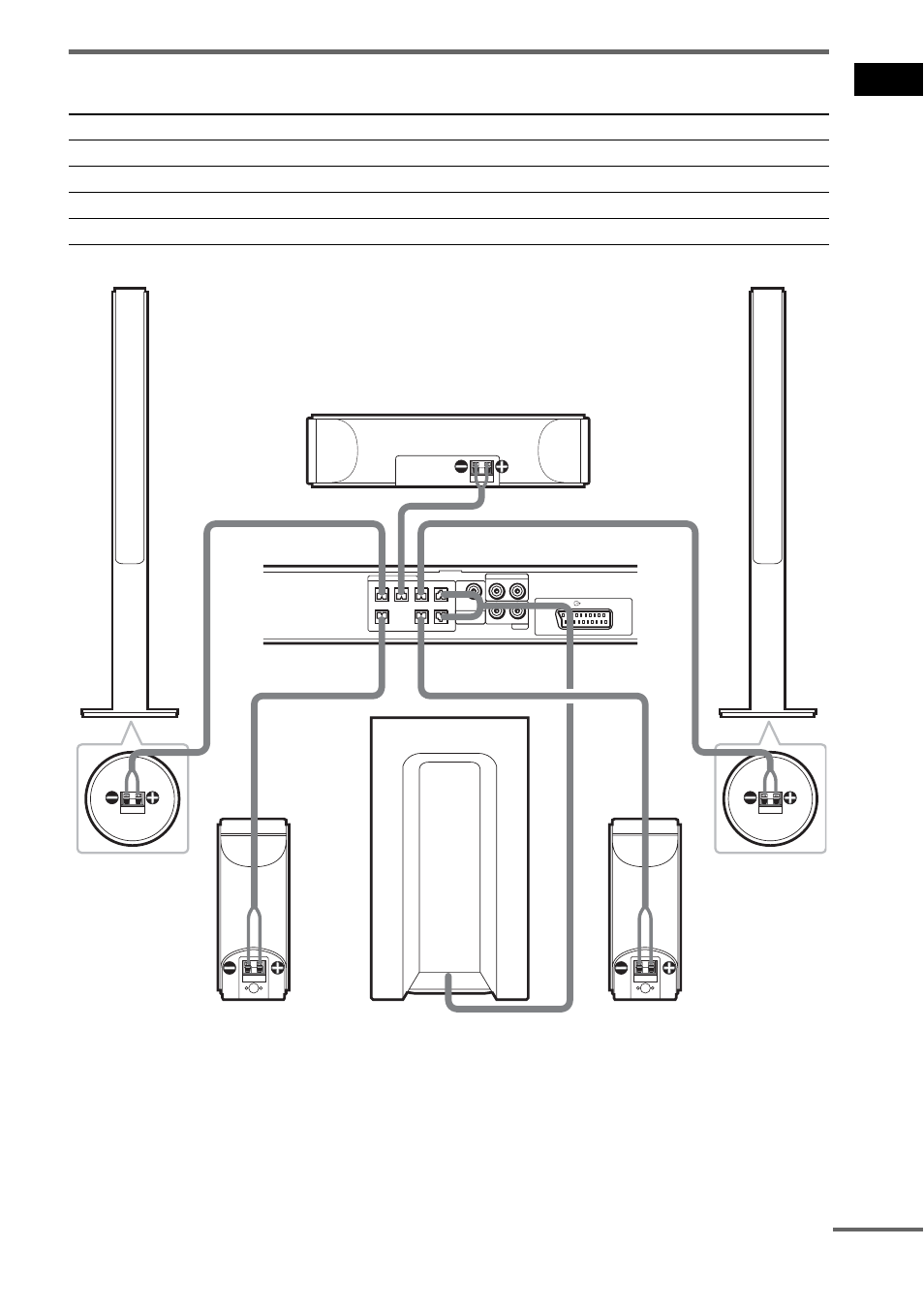

Terminals for connecting the speakers
Connect the
To the
Front speakers
SPEAKER FRONT L (white) and R (red) jacks
Surround speakers
SPEAKER SURR L (blue) and R (gray) jacks
Center speaker
SPEAKER CENTER (green) jack
Subwoofer
SPEAKER WOOFER (purple) jacks
AUDIO IN
VIDEO
SURROUND
BACK
SAT
SPEAKER
AUDIO IN
R
L
R
L
CENTER
FRONT L
FRONT R
SURR L
WOOFER
WOOFER
SURR R
EURO AV
OUTPUT(TO TV)
Front speaker (R)
Center speaker
Front speaker (L)
Surround speaker (R)
Subwoofer
Surround speaker (L)
Bottom of the
front speaker
Bottom of the
front speaker
