L
R
AUDIO OUT REAR
AUDIO OUT FRONT
BUS AUDIO IN
5 7
4 8
1 3 5 7
2 4 6 8
A
B
6
AUDIO OUT
REAR
BUS
CONTROL IN
REMOTE
IN
AUDIO OUT
FRONT
BUS AUDIO IN/
AUX IN * 3
SUB OUT (MONO)
Let op
• Dit apparaat is ontworpen voor gebruik op een auto-
accu van 12 V gelijkstroom, negatief geaard.
• Zorg ervoor dat de draden niet onder een schroef
of tussen bewegende onderdelen (b.v. zetelrail)
terechtkomen.
• Voordat u de aansluitingen maakt, moet u het contact
uitzetten om kortsluiting te vermijden.
• Sluit het netsnoer  aan op het apparaat en
de luidsprekers voordat u het aansluit op de
hulpvoedingsaansluiting.
• Sluit alle aarddraden op een
gemeenschappelijk aardpunt aan.
• Voorzie niet aangesloten draden om veiligheidsredenen
altijd van isolatietape.
Opmerkingen bij de voedingskabel (geel)
• Wanneer u dit apparaat aansluit samen met andere
componenten, moet het vermogen van de aangesloten
autostroomkring groter zijn dan de som van de
zekeringen van elke component afzonderlijk.
• Wanneer het vermogen ontoereikend is, moet u het
apparaat rechtstreeks aansluiten op de accu.
Onderdelenlijst
• De nummers in de afbeelding verwijzen naar die in de
instructies.
• De beugel  en de beschermende rand  worden
bevestigd op het apparaat voordat dit wordt
verzonden. Voordat u het apparaat plaatst, moet u de
ontgrendelingssleutels
 gebruiken om de beugel 
en de beschermende rand  te verwijderen van het
apparaat. Zie "De beschermende rand en de beugel
verwijderen ( )" op de achterkant van dit vel voor
meer informatie.
• Bewaar de ontgrendelingssleutels  voor
toekomstig gebruik omdat u deze ook
nodig hebt om het apparaat uit de auto te
verwijderen.
Let op
Houd de beugel
 voorzichtig vast zodat u uw vingers
niet verwondt.
Opmerking
Voordat u het apparaat installeert, moet u de grepen aan beide
zijden van de beugel
 2 mm naar binnen buigen. Als de grepen
recht zijn of naar buiten gebogen, kan het apparaat niet goed
worden bevestigd en kan dit losschieten.
Voorbeeldaansluitingen
Opmerkingen ( -A)
• Sluit eerst de aarddraad aan voordat u de versterker aansluit.
• U hoort de pieptoon alleen als de ingebouwde versterker wordt
gebruikt.
Tip ( -B- )
Om twee of meer CD/MD-wisselaars aan te sluiten, hebt u de
geluidsbronkiezer XA-C40 (niet bijgeleverd) nodig.

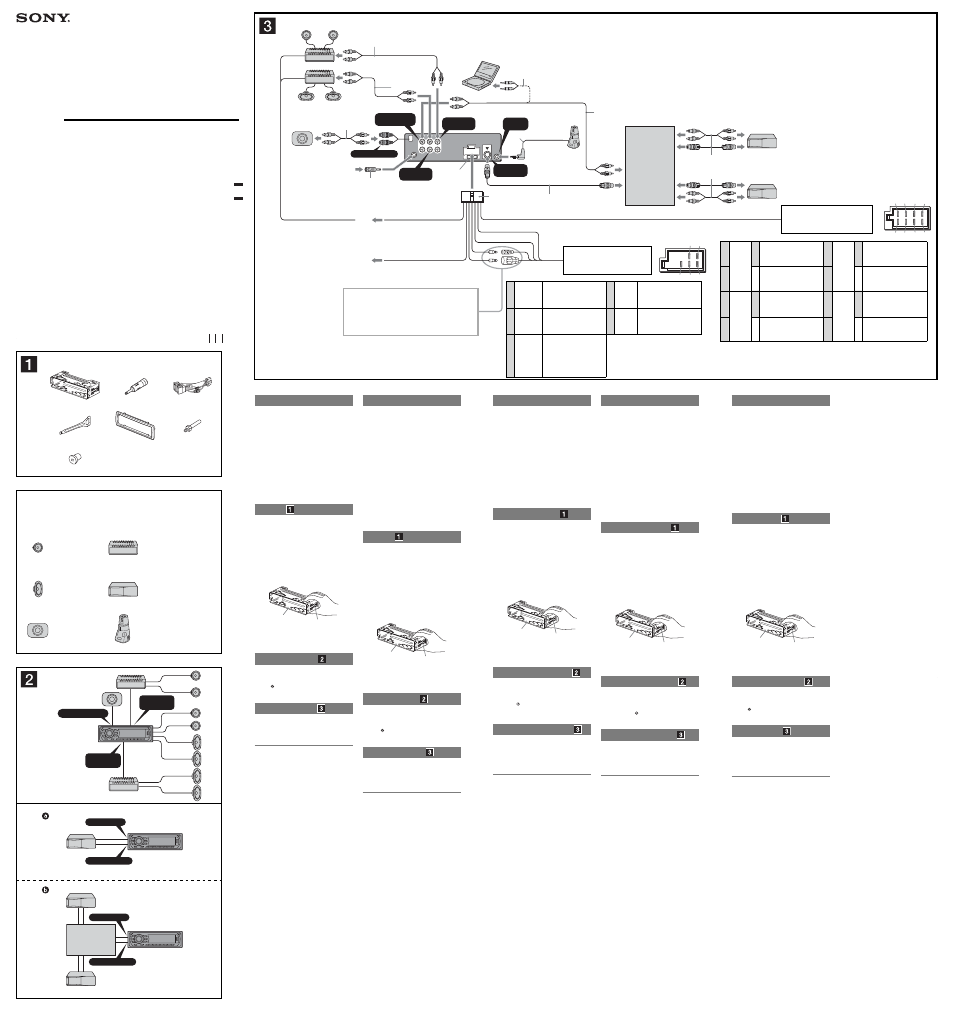

Aansluitschema
 Naar AMP REMOTE IN van een optionele
eindversterker
Deze aansluiting is alleen bedoeld voor versterkers. Door
een ander systeem aan te sluiten kan het apparaat worden
beschadigd.
 Naar het interface-snoer van een
autotelefoon
Waarschuwing
Indien u een elektrische antenne hebt zonder relaiskast,
kan het aansluiten van dit apparaat met het bijgeleverde
netsnoer
 de antenne beschadigen.
Opmerkingen over de bedienings- en voedingskabels
• De antennevoedingskabel (blauw) levert +12 V gelijkstroom
wanneer u de tuner inschakelt of de AF (Alternative
Frequency) of TA (Traffi c Announcement) functie activeert.
• Wanneer uw auto is uitgerust met een FM/MW/LW-antenne
in de achterruit/zijruit, moet u de antennevoedingskabel
(blauw) of de hulpvoedingskabel (rood) aansluiten op de
voedingsingang van de bestaande antenneversterker.
Raadpleeg uw dealer voor meer details.
• Met dit apparaat is het niet mogelijk een automatische antenne zonder relaiskast te gebruiken.
Instandhouden van het geheugen
Zolang de gele stroomdraad is aangesloten, blijft de
stroomvoorziening van het geheugen intact, ook wanneer het
contact van de auto wordt uitgeschakeld.
Opmerkingen betreffende het aansluiten van de luidsprekers
• Zorg dat het apparaat is uitgeschakeld, alvorens de
luidsprekers aan te sluiten. • Gebruik luidsprekers met een impedantie van 4 tot 8 Ohm
en let op dat die het vermogen van de versterker kunnen
verwerken. Als u dit niet doet, kunnen de luidsprekers ernstig
beschadigd raken.
• Verbind in geen geval de aansluitingen van de luidsprekers
met het chassis van de auto en sluit de aansluitingen van de
rechter- en linkerluidspreker niet op elkaar aan.
• Verbind de aarddraad van dit apparaat niet met de negatieve
(–) aansluiting van de luidspreker. • Probeer nooit de luidsprekers parallel aan te sluiten.
• Sluit geen actieve luidsprekers (met ingebouwde versterkers)
aan op de luidsprekeraansluiting van dit apparaat. Dit zal
leiden tot beschadiging van de actieve luidsprekers. Sluit dus
altijd uitsluitend luidsprekers zonder ingebouwde versterker
aan.
• Om defecten te vermijden mag u de bestaande luidsprekerbedrading in uw auto niet gebruiken wanneer er een
gemeenschappelijke negatieve (–) draad is voor de rechter- en
linkerluidsprekers.
• Verbind de luidsprekerdraden niet met elkaar.
Opmerking over aansluiten
Als de luidspreker en versterker niet correct zijn aangesloten,
wordt "FAILURE" in het display weergegeven. In dit geval moet u
zorgen dat de luidspreker en versterker correct zijn aangesloten.
Précautions
• Cet appareil est conçu pour fonctionner sur un courant
continu de 12 V avec masse négative.
• Evitez de coincer les câbles sous des vis ou dans des
pièces mobiles (par exemple, armature de siège).
• Avant d’effectuer des raccordements, coupez le moteur
pour éviter les courts-circuits.
• Branchez le câble d’alimention  sur l’appareil et les
haut-parleurs avant de le brancher sur le connecteur
d’alimentation auxiliaire.
• Rassemblez tous les câbles de terre en un
point de masse commun.
• Veillez à isoler tout câble ou câble non connecté avec
du ruban isolant.
Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres
équipements stéréo, la valeur nominale des circuits du
véhicule raccordés doit être supérieure à la somme des
fusibles de chaque élément.
• Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants
• Les numéros de la liste correspondent à ceux des
instructions.
• Le support  et le tour de protection  sont fi xйs а
l’appareil en usine. Avant le montage de l’appareil,
utilisez les clés de déblocage
 pour détacher le
support  et le tour de protection  de l’appareil.
Pour de plus amples informations, reportez-vous à la
section « Retrait du tour de protection et du support
(
) » au verso de la feuille.
• Conservez les clés de déblocage  pour
une utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.
Avertissement
Manipulez le support  avec soin pour éviter de vous
blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquets des deux côtés
du support
 sont bien pliés de 2 mm vers l’intérieur. Si les
loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut pas
être fi xé solidement et peut se détacher.
Exemple de raccordement
Remarques ( -A)
• Raccordez d’abord le câble de mise à la masse avant de
connecter l’amplifi cateur. • L’alarme est émise uniquement lorsque l’amplifi cateur intégré
est utilisé.
Conseil ( -B- )
Dans le cas du raccordement de deux changeurs de CD/MD
ou plus, le sélecteur de source XA-C40 (non fourni) est
indispensable.
Schémas de raccordement
 Au niveau du AMP REMOTE IN d’un
amplifi cateur de puissance facultatif
Ce raccordement existe seulement pour les amplifi cateurs.
Le raccordement à tout autre système peut endommager
l’appareil.
 Vers le cordon de liaison d’un téléphone de
voiture
Avertissement
Si vous disposez d’une antenne électrique sans boîtier
de relais, le branchement de cet appareil au moyen du
cordon d’alimentation fourni
 risque d’endommager
l’antenne.
Remarques sur les câbles de commande et d’alimentation
• Le câble de commande (bleu) fournit du courant continu de
+12 V lorsque vous mettez le tuner sous tension ou lorsque
vous activez la fonction AF (fréquence alternative) ou TA
(informations de circulation).
• Lorsque votre voiture est équipée d’une antenne FM/MW (GO)/LW (PO) intégrée dans la vitre arrière/latérale,
raccordez le câble de commande d’antenne (bleu) ou
l’entrée d’alimentation des accessoires (rouge) au bornier
de l’amplifi cateur d’antenne existant. Pour plus de détails,
consultez votre revendeur.
• Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble de commande d’antenne jaune est connecté, le
circuit de la mémoire est alimenté en permanence même si la clé
de contact est en position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettre l’appareil hors
tension. • Utiliser des haut-parleurs ayant une impédance de 4 à 8 ohms
et une capacité adéquate sous peine de les endommager.
• Ne pas raccorder les bornes du système de haut-parleurs au
châssis de la voiture et ne pas connecter les bornes du haut-
parleur droit à celles du haut-parleur gauche.
• Ne pas raccorder le câble de mise à la masse de cet appareil
à la borne négative (–) du haut-parleur. • Ne pas tenter de raccorder les haut-parleurs en parallèle.
• Connecter uniquement des haut-parleurs passifs. La
connexion de haut-parleurs actifs (avec des amplifi cateurs
intégrés) aux bornes des haut-parleurs pourrait endommager
l’appareil.
• Pour éviter tout problème de fonctionnement, n’utilisez pas les câbles des haut-parleurs intégrés installés dans votre voiture
si l’appareil dispose d’un câble négatif commun (–) pour les
haut-parleurs droit et gauche.
• Ne raccordez pas entre eux les cordons des haut-parleurs de l’appareil.
Remarque sur le raccordement
Si les enceintes et l’amplifi cateur ne sont pas raccordés
correctement, le message « FAILURE » s’affi che. Dans ce cas,
assurez-vous que les enceintes et l’amplifi cateur sont raccordés
correctement.
Vorsichtsmaßnahmen
• Dieses Gerät ist ausschließlich für den Betrieb bei 12 V
Gleichstrom (negative Erdung) bestimmt.
• Achten Sie darauf, dass die Kabel nicht unter einer
Schraube oder zwischen beweglichen Teilen wie
z. B. in einer Sitzschiene eingeklemmt werden.
• Schalten Sie, bevor Sie irgendwelche Anschlüsse
vornehmen, die Zündung des Fahrzeugs aus, um
Kurzschlüsse zu vermeiden.
• Verbinden Sie das Stromversorgungskabel  mit dem
Gerät und den Lautsprechern, bevor Sie es mit dem
Hilfsstromanschluss verbinden.
• Schließen Sie alle Erdungskabel an einen
gemeinsamen Massepunkt an.
• Aus Sicherheitsgründen müssen alle losen, nicht
angeschlossenen Drähte mit Isolierband abisoliert
werden.
Hinweise zum Stromversorgungskabel (gelb)
• Wenn Sie dieses Gerät zusammen mit anderen
Stereokomponenten anschließen, muss der
Autostromkreis, an den die Geräte angeschlossen sind,
eine höhere Leistung aufweisen als die Summe der
Sicherungen der einzelnen Komponenten.
• Wenn kein Autostromkreis eine so hohe Leistung
aufweist, schließen Sie das Gerät direkt an die Batterie
an.
Teileliste
• Die Nummern in der Liste sind dieselben wie im
Erläuterungstext.
• Die Halterung  und die Schutzumrandung  werden
vor dem Ausliefern am Gerät angebracht. Bevor Sie
das Gerät montieren, nehmen Sie die Halterung  und
die Schutzumrandung  mithilfe der Löseschlüssel 
bitte vom Gerät ab. Einzelheiten dazu fi nden Sie unter
„Abnehmen der Schutzumrandung und der Halterung
(
)“ auf der Rückseite dieses Blattes.
• Bewahren Sie die Löseschlüssel  für den
späteren Gebrauch auf. Sie werden
z. B. benötigt, wenn Sie das Gerät aus dem
Fahrzeug ausbauen wollen.
Vorsicht
Seien Sie beim Umgang mit der Halterung  vorsichtig,
damit Sie sich nicht die Hände verletzen.
Hinweis
Vergewissern Sie sich vor dem Installieren, dass die
Verriegelungen an beiden Seiten der Halterung
 um 2 mm
nach innen gebogen sind. Wenn die Verriegelungen gerade oder
nach außen gebogen sind, lässt sich das Gerät nicht sicher
installieren und kann herausspringen.
Anschlussbeispiel
Hinweise ( -A)
• Schließen Sie unbedingt zuerst das Massekabel an, bevor Sie
den Verstärker anschließen.
• Der Warnton wird nur ausgegeben, wenn der integrierte
Verstärker verwendet wird.
Tipp ( -B- )
Zum Anschließen von zwei oder mehr CD/MD-Wechslern wird
der Signalquellenwähler XA-C40 (nicht mitgeliefert) benötigt.
Anschlussdiagramm
 An AMP REMOTE IN des gesondert
erhältlichen Endverstärkers
Dieser Anschluss ist ausschließlich für Verstärker gedacht.
Schließen Sie nichts anderes daran an. Andernfalls kann
das Gerät beschädigt werden.
 An Schnittstellenkabel eines Autotelefons
Warnung
Wenn Sie eine Motorantenne ohne Relaiskästchen
verwenden, kann durch Anschließen dieses Geräts mit
dem mitgelieferten Stromversorgungskabel
 die
Antenne beschädigt werden.
Hinweise zu den Steuer- und Stromversorgungsleitungen
• Die Motorantennen-Steuerleitung (blau) liefert +12 V
Gleichstrom, wenn Sie den Tuner einschalten oder die
AF- (Alternativfrequenzsuche) oder die TA-Funktion
(Verkehrsdurchsagen) aktivieren.
• Wenn das Fahrzeug mit einer in der Heck-/
Seitenfensterscheibe integrierten FM (UKW)/MW/LW-
Antenne ausgestattet ist, schließen Sie die Motorantennen-
Steuerleitung (blau) oder die Zubehörstromversorgungsleitung
(rot) an den Stromversorgungsanschluss des vorhandenen
Antennenverstärkers an. Näheres dazu erfahren Sie bei Ihrem
Händler.
• Es kann nur eine Motorantenne mit Relaiskästchen
angeschlossen werden.
Stromversorgung des Speichers
Wenn die gelbe Stromversorgungsleitung angeschlossen ist,
wird der Speicher stets (auch bei ausgeschalteter Zündung) mit
Strom versorgt.
Hinweise zum Lautsprecheranschluss
• Schalten Sie das Gerät aus, bevor Sie die Lautsprecher
anschließen. • Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und
8 Ohm und ausreichender Belastbarkeit. Ansonsten können die
Lautsprecher beschädigt werden.
• Verbinden Sie die Lautsprecheranschlüsse nicht mit dem
Wagenchassis und verbinden Sie auch nicht die Anschlüsse
des rechten mit denen des linken Lautsprechers.
• Verbinden Sie die Masseleitung dieses Geräts nicht mit dem negativen (–) Lautsprecheranschluss.
• Versuchen Sie nicht, Lautsprecher parallel anzuschließen.
• An die Lautsprecheranschlüsse dieses Geräts dürfen nur
Passivlautsprecher angeschlossen werden. Schließen Sie
keine Aktivlautsprecher (Lautsprecher mit eingebauten
Verstärkern) an, da das Gerät sonst beschädigt werden
könnte.
• Um Fehlfunktionen zu vermeiden, verwenden Sie nicht die
im Fahrzeug installierten, integrierten Lautsprecherleitungen,
wenn am Ende eine gemeinsame negative (–) Leitung für den
rechten und den linken Lautsprecher verwendet wird.
• Verbinden Sie nicht die Lautsprecherkabel des Geräts
miteinander.
Hinweis zum Anschließen
Wenn Lautsprecher und Verstärker nicht richtig angeschlossen
sind, erscheint „FAILURE“ im Display. Vergewissern Sie sich
in diesem Fall, dass Lautsprecher und Verstärker richtig
angeschlossen sind.
Attenzione
• Questo apparecchio è stato progettato per l’uso solo a
12 V CC con massa negativa.
• Evitare che i cavi rimangano bloccati da una vite o
incastrati nelle parti mobili (ad esempio nelle guide
scorrevoli dei sedili).
• Prima di effettuare i collegamenti, spegnere il motore
dell’automobile onde evitare di causare cortocircuiti.
• Collegare il cavo di collegamento dell’alimentazione  all’apparecchio e ai diffusori prima di collegarlo al
connettore di alimentazione accessoria.
• Portare tutti i cavi di massa a un punto di
massa comune.
• Per sicurezza, assicurarsi di isolare qualsiasi cavo non
collegato utilizzando del nastro adesivo.
Note sul cavo di alimentazione (giallo)
• Se questo apparecchio viene collegato in combinazione
con altri componenti stereo, la potenza nominale
dei circuiti dell’automobile deve essere superiore a
quella prodotta dalla somma dei fusibili di ciascun
componente.
• Se la potenza nominale dei circuiti dell’automobile non
è suffi ciente, collegare l’apparecchio direttamente alla
batteria.
Elenco dei componenti
• I numeri nella lista corrispondono a quelli riportati
nelle istruzioni.
• La staffa  e la cornice di protezione  vengono
applicati all’unità in fabbrica. Prima di installare
l’unità, utilizzare le chiavette di rilascio  per
rimuovere la staffa  e la cornice di protezione 
dall’apparecchio. Per ulteriori informazioni, vedere
“Rimozione della staffa e della cornice di protezione
(
)” sul lato opposto del foglio.
• Conservare le chiavette di rilascio  per un
uso futuro in quanto sono necessarie per
rimuovere l’unità dall’auto.
Attenzione
Maneggiare la staffa
 con cautela per evitare di ferirsi
le mani.
Nota
Prima di installare l’unità, accertarsi di ripiegare i fermi presenti
su entrambi i lati della staffa
 verso l’interno di 2 mm. Se i fermi
sono diritti o ripiegati verso l’esterno, l’apparecchio non verrà
installato in modo sicuro e potrebbe fuoriuscire.
Esempio di collegamento
Note ( -A)
• Assicurarsi di collegare il cavo di terra prima di collegare
l’apparecchio all’amplifi catore.
• L’allarme viene emesso solo se è in uso l’amplifi catore incorporato.
Suggerimento ( -B- )
Per collegare due o più cambia CD/MD, occorre utilizzare il
selettore di fonte XA-C40 (non in dotazione).
Schema di collegamento
 A AMP REMOTE IN di un amplifi catore di
potenza opzionale
Questo collegamento è riservato esclusivamente agli
amplifi catori. Non collegare un tipo di sistema diverso onde
evitare di causare danni all’apparecchio.
 Al cavo di interfaccia di un telefono per auto
Avvertenza
Quando si collega l’apparecchio con il cavo di
alimentazione in dotazione , si potrebbe danneggiare
l’antenna elettrica se questa non dispone di scatola a relè.
Note sui cavi di controllo e di alimentazione
• Il cavo (blu) di controllo dell’antenna elettrica fornisce
alimentazione pari a +12 V CC quando si attiva il
sintonizzatore oppure la funzione TA (notiziario sul traffi co) o
AF (frequenza alternativa).
• Se l’automobile è dotata di antenna FM/MW/LW incorporata
nel vetro posteriore/laterale, collegare il cavo (blu) di
controllo dell’antenna elettrica o il cavo (rosso) di ingresso
dell’alimentazione accessoria al terminale di alimentazione
del preamplifi catore dell’antenna esistente. Per ulteriori
informazioni, consultare il proprio fornitore.
• Non è possibile usare un’antenna elettrica senza scatola a relè
con questo apparecchio.
Collegamento per la conservazione della memoria
Quando il cavo di ingresso alimentazione giallo è collegato,
viene sempre fornita alimentazione al circuito di memoria anche
quando l’interruttore di accensione è spento.
Note sul collegamento dei diffusori
• Prima di collegare i diffusori spegnere l’apparecchio.
• Usare diffusori di impedenza compresa tra 4 e 8 ohm e con
capacità di potenza adeguata, altrimenti i diffusori potrebbero
venire danneggiati.
• Non collegare i terminali del sistema diffusori al telaio dell’auto
e non collegare i terminali del diffusore destro a quelli del
diffusore sinistro.
• Non collegare il cavo di terra di questo apparecchio al
terminale negativo (–) del diffusore.
• Non collegare i diffusori in parallelo.
• Assicurarsi di collegare soltanto diffusori passivi, poiché
il collegamento di diffusori attivi, dotati di amplifi catori
incorporati, ai terminali dei diffusori potrebbe danneggiare
l’apparecchio.
• Per evitare problemi di funzionamento, non utilizzare i cavi dei
diffusori incorporati installati nell’automobile se l’apparecchio
condivide un cavo comune negativo (–) per i diffusori destro e
sinistro.
• Non collegare fra loro i cavi dei diffusori dell’apparecchio.
Nota sui collegamenti
Se l’amplifi catore e il diffusore non sono collegati correttamente,
“FAILURE” viene visualizzato nel display. In tal caso, accertarsi
che l’amplifi catore e il diffusore siano collegati correttamente.

Verriegelung
Fermo Greep
Loquet
Cautions
• This unit is designed for negative ground (earth) 12 V
DC operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the power connecting lead  to the unit and
speakers before connecting it to the auxiliary power
connector.
• Run all ground (earth) leads to a common
ground (earth) point.
• Be sure to insulate any loose unconnected leads with
electrical tape for safety.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts Iist
• The numbers in the list are keyed to those in the
instructions.
• The bracket  and the protection collar  are
attached to the unit before shipping. Before mounting
the unit, use the release keys  to remove the bracket
 and the protection collar  from the unit. For
details, see “Removing the protection collar and the
bracket (
)” on the reverse side of the sheet.
• Keep the release keys  for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket
 carefully to avoid injuring your
fi ngers.
Note
Before installing, make sure that the catches on both sides of
the bracket
 are bent inwards 2 mm ( 3 / 32 in). If the catches are straight or bent outwards, the unit will not be installed securely
and may spring out.
Connection example
Notes ( -A)
• Be sure to connect the ground (earth) lead before connecting
the amplifi er.
• The alarm will only sound if the built-in amplifi er is used.
Tip ( -B- )
For connecting two or more CD/MD changers, the source
selector XA-C40 (not supplied) is necessary.
Connection diagram
 To AMP REMOTE IN of an optional power
amplifi er
This connection is only for amplifi ers. Connecting any other
system may damage the unit.
 To the interface cable of a car telephone
Warning
If you have a power antenna (aerial) without a relay box,
connecting this unit with the supplied power connecting
lead
 may damage the antenna (aerial).
Notes on the control power and suppy leads
• The power antenna (aerial) control lead (blue) supplies +12 V
DC when you turn on the tuner, or when you activate the AF
(Alternative Frequency) or TA (Traffi c Announcement) function.
• When your car has built-in FM/MW/LW antenna (aerial) in the
rear/side glass, connect the power antenna (aerial) control
lead (blue) or the accessory power supply lead (red) to the
power terminal of the existing antenna (aerial) booster. For
details, consult your dealer.
• A power antenna (aerial) without a relay box cannot be used with this unit.
Memory hold connection
When the yellow power supply lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
• Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
• Do not connect the ground (earth) lead of this unit to the
negative (–) terminal of the speaker. • Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active speakers
(with built-in amplifi ers) to the speaker terminals may damage
the unit.
• To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
• Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifi er are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifi er are connected correctly.

Catch

 
Installation/Connections
Installation/Anschluss
Installation/Connexions
Installazione/Collegamenti
Montage/Aansluitingen
FM/MW/LW
Compact Disc Player
CDX-GT616U
CDX-GT610U
2-888-759-31 (1)
Equipment used in illustrations (not supplied)
In Abbildungen dargestellte Geräte (nicht mitgeliefert)
Appareils utilisés dans les illustrations (non fournis)
Apparecchiatura utilizzata nelle illustrazioni (non in dotazione)
Apparatuur gebruikt in de afbeeldingen (niet bijgeleverd)
Front speaker
Frontlautsprecher
Haut-parleur avant
Diffusore anteriore
Voorluidspreker
 


 

Power amplifi er
Endverstärker
Amplifi cateur de puissance
Amplifi catore di potenza
Eindversterker
× 2
Rear speaker
Hecklautsprecher
Haut-parleur arrière
Diffusore posteriore
Achterluidspreker
Active subwoofer
Aktiver Tiefsttöner
Caisson de graves actif
Subwoofer attivo
Actieve subwoofer

* 1 from car antenna (aerial)
von Autoantenne
de l’antenne de la voiture
dall’antenna dell’auto
van een auto-antenne
Fuse (10 A)
Sicherung (10 A)
Fusible (10 A)
Fusibile (10 A)
Zekering (10 A)

AMP REM
Light blue
Hellblau
Bleu ciel
Azzurro
Lichtblauw
Blue/white striped
Blauweiß gestreift
Rayé bleu/blanc
Rigato blu e bianco
Blauw/wit gestreept
from the car’s power connector
vom Stromanschluss des Fahrzeugs
du connecteur d’alimentation de la voiture
dal connettore di alimentazione dell’auto
van de autovoedingsstekker
ATT
See “Power connection diagram” on the reverse side for details.
Näheres dazu fi nden Sie im „Stromanschlussdiagramm“. Blättern
Sie dazu bitte um.
Voir le « Schéma de raccordement d’alimentation » au verso pour
plus de détails.
Per ulteriori informazioni, vedere “Diagramma dei collegamenti di
alimentazione” che si trova sul retro.
Zie "Voedingsaansluitschema" op de achterkant voor meer details.
Max. supply current 0.3 A
max. Versorgungsstrom 0,3 A
Courant d’alimentation maximum 0,3 A
Alimentazione massima fornita 0,3 A
Max. voedingsstroom 0,3 A
Negative polarity positions 2, 4, 6, and 8 have striped leads.
An den negativ gepolten Positionen 2, 4, 6 und 8 befi nden sich gestreifte Adern.
Les positions de polarité négative 2, 4, 6 et 8 sont dotées de cordons rayés.
Le posizioni a polarità negativa 2, 4, 6 e 8 hanno cavi rigati.
De posities voor negatieve polariteit (2, 4, 6 en 8) hebben gestreepte kabels.
1 Purple
Violett
Mauve
Viola
Paars
+
Speaker, Rear, Right
Lautsprecher hinten rechts
Haut-parleur, arrière, droit
Diffusore, posteriore, destro
Luidspreker, achter, rechts
5 White
Weiß
Blanc
Bianco
Wit
+
Speaker, Front, Left
Lautsprecher vorne links
Haut-parleur, avant, gauche
Diffusore, anteriore, sinistro
Luidspreker, voor, links
2 –
Speaker, Rear, Right
Lautsprecher hinten rechts
Haut-parleur, arrière, droit
Diffusore, posteriore, destro
Luidspreker, achter, rechts
6 –
Speaker, Front, Left
Lautsprecher vorne links
Haut-parleur, avant, gauche
Diffusore, anteriore, sinistro
Luidspreker, voor, links
3
Gray
Grau
Gris
Grigio
Grijs
+
Speaker, Front, Right
Lautsprecher vorne rechts
Haut-parleur, avant, droit
Diffusore, anteriore, destro
Luidspreker, voor, rechts
7
Green
Grün
Vert
Verde
Groen
+
Speaker, Rear, Left
Lautsprecher hinten links
Haut-parleur, arrière, gauche
Diffusore, posteriore, sinistro
Luidspreker, achter, links
4 –
Speaker, Front, Right
Lautsprecher vorne rechts
Haut-parleur, avant, droit
Diffusore, anteriore, destro
Luidspreker, voor, rechts
8 –
Speaker, Rear, Left
Lautsprecher hinten links
Haut-parleur, arrière, gauche
Diffusore, posteriore, sinistro
Luidspreker, achter, links
CD/MD changer
CD/MD-Wechsler
Changeur de CD/MD
Cambia CD/MD
CD/MD-wisselaar
AUDIO OUT
FRONT
AUDIO OUT
REAR
SUB OUT (MONO)
BUS AUDIO IN
BUS CONTROL IN
BUS AUDIO IN
BUS CONTROL IN
A
B
* not supplied
nicht mitgeliefert
non fourni
non in dotazione
niet bijgeleverd
Source selector*
Signalquellenwähler*
Sélecteur de source*
Selettore di fonte*
Geluidsbronkiezer*
XA-C40
* 2
Supplied with the CD/MD changer
Mit dem CD/MD-Wechsler geliefert
Fourni avec le changeur de CD/MD
In dotazione con il cambia CD/MD
Geleverd met de CD/MD-wisselaar
Source selector
(not supplied)
Signalquellenwähler
(nicht mitgeliefert)
Sélecteur de source
(non fourni)
Selettore di fonte
(non in dotazione)
Geluidsbronkiezer
(niet bijgeleverd)
XA-C40
from the car’s speaker connector
vom Lautsprecheranschluss des Fahrzeugs
du connecteur de haut-parleur de la voiture
dal connettore del diffusore dell’auto
van de autoluidsprekerstekker
Positions 1, 2 and 3 do not have pins.
An Position 1, 2 und 3 befi nden sich keine Stifte.
Les positions 1, 2 et 3 ne comportent pas de broches.
Le posizioni 1, 2 e 3 non hanno piedini.
De posities 1, 2 en 3 hebben geen pins.
4
Yellow
Gelb
Jaune
Giallo
Geel
continuous power supply
permanente Stromversorgung
alimentation continue
alimentazione continua
continu voeding
5
Blue
Blau
Bleu
Blu
Blauw
power antenna (aerial) control
Motorantennensteuerung
antenne électrique
comando dell’antenna elettrica
automatische antenne
6
Orange/White
Orangeweiß
gestreift
Rayé orange/
blanc
Arancione/
bianco
Oranje/wit
switched illumination power supply
geschaltete
Beleuchtungsstromversorgung
alimentation de l’éclairage
commuté
alimentazione illuminazione
commutata
geschakelde voeding voor
verlichting
7
Red
Rot
Rouge
Rosso
Rood
switched power supply
geschaltete Stromversorgung
alimentation commutée
alimentazione commutata
geschakelde voeding
8
Black
Schwarz
Noir
Nero
Zwart
ground (earth)
Masse
masse
terra
aarding
© 2006 Sony Corporation Printed in Thailand
Rotary commander RM-X4S
Joystick RM-X4S
Satellite de commande RM-X4S
Telecomando a rotazione RM-X4S
Bedieningssatelliet RM-X4S
* 2
* 5
* 1 Note for the antenna (aerial) connecting
If your car antenna (aerial) is an
ISO (International Organization for
Standardization) type, use the supplied
adaptor
 to connect it. First connect
the car antenna (aerial) to the supplied
adaptor, then connect it to the antenna
(aerial) jack of the master unit.
* 2 RCA pin cord (not supplied)
* 3 Be sure to match the color-coded cord
for audio to the appropriate jacks from
the unit. If you connect an optional
CD/MD changer, you cannot use AUX IN
terminal.
* 4 Supplied with the auxiliary equipment
* 5 Insert with the cord upwards.
* 6 Supplied with XA-C40
* 1 Hinweis zum Anschließen der Antenne
Wenn Ihre Fahrzeugantenne der
ISO-Norm (ISO = International
Organization for Standardization
- Internationale Normungsgemeinschaft)
entspricht, schließen Sie sie mithilfe des
mitgelieferten Adapters
 an. Verbinden
Sie zuerst die Fahrzeugantenne mit dem
mitgelieferten Adapter und verbinden Sie
diesen dann mit der Antennenbuchse
des Hauptgeräts.
* 2 Cinchkabel (nicht mitgeliefert)
* 3 Achten Sie darauf, das farbcodierte
Audiokabel mit den richtigen Buchsen
am Gerät zu verbinden. Wenn ein
gesondert erhältlicher CD/MD-Wechsler
angeschlossen ist, kann der Anschluss
AUX IN nicht verwendet werden.
* 4 Mit den Zusatzgeräten mitgeliefert
* 5 Mit dem Kabel nach oben einsetzen.
* 6 Mit dem XA-C40 geliefert
* 1 Remarque sur le raccordement de
l’antenne
Si votre antenne de voiture est de type
ISO (Organisation internationale de
normalisation), utilisez l’adaptateur fourni
 pour la raccorder. Raccordez d’abord
l’antenne de voiture à l’adaptateur fourni
et, ensuite, à la prise d’antenne de
l’appareil principal.
* 2 Cordon à broche RCA (non fourni)
* 3 Veillez à faire correspondre le code de
couleur du cordon audio à celui des
fi ches correspondantes de l’appareil. Si
vous raccordez un changeur de CD/MD
en option, vous ne pouvez pas utiliser la
borne AUX IN.
* 4 Fourni avec l’appareil auxiliaire
* 5 Insérez avec le câble vers le haut.
* 6 Fourni avec le XA-C40
* 1 Opmerking bij de antenne-aansluiting
Indien uw auto is uitgerust met een
antenne van het type ISO (International
Organization for Standardization),
moet u die aansluiten met behulp
van de bijgeleverde adapter
. Sluit
eerst de auto-antenne aan op de
bijgeleverde adapter en vervolgens de
antennestekker op het hoofdtoestel.
* 2 Tulpstekkersnoer (niet bijgeleverd)
* 3 Zorg ervoor dat de kleurcode van het
snoer voor audio overeenkomt met
de bijbehorende aansluitingen op het
apparaat. Als u een optionele CD/MD-
wisselaar aansluit, kunt u de AUX IN
aansluiting niet gebruiken.
* 4 Geleverd bij de optionele apparatuur
* 5 Plaatsen met het snoer naar boven.
* 6 Geleverd met de XA-C40
Auxiliary equipment such as portable
DVD player (not supplied)
Zusätzliche Geräte wie z. B. der tragbare
DVD-Player (nicht mitgeliefert)
Equipement auxiliaire comme un lecteur
de DVD portable (non fourni)
Apparecchio ausiliario quale un lettore
DVD portatile (non in dotazione)
Optionele apparatuur zoals de draagbare
DVD-speler (niet bijgeleverd) * 1 Nota per il collegamento dell’antenna
Se l’antenna dell’auto è di tipo
ISO (International Organization for
Standardization), utilizzare l’adattatore
 in dotazione per collegarla. Collegare
prima l’antenna della macchina
all’adattatore in dotazione, quindi
collegarla alla presa dell’antenna
dell’apparecchio principale.
* 2 Cavo a piedini RCA (non in dotazione)
* 3 Assicurarsi che i cavi differenziati in
base al colore per l’audio corrispondano
alle prese appropriate dell’apparecchio.
Se viene collegato un cambia CD/MD
opzionale, non è possibile utilizzare il
terminale AUX IN.
* 4 in dotazione con l’apparecchio ausiliario
* 5 Inserire con il cavo rivolto verso l’alto.
* 6 In dotazione con il modello XA-C40
* 6
* 2
* 4
* 6
