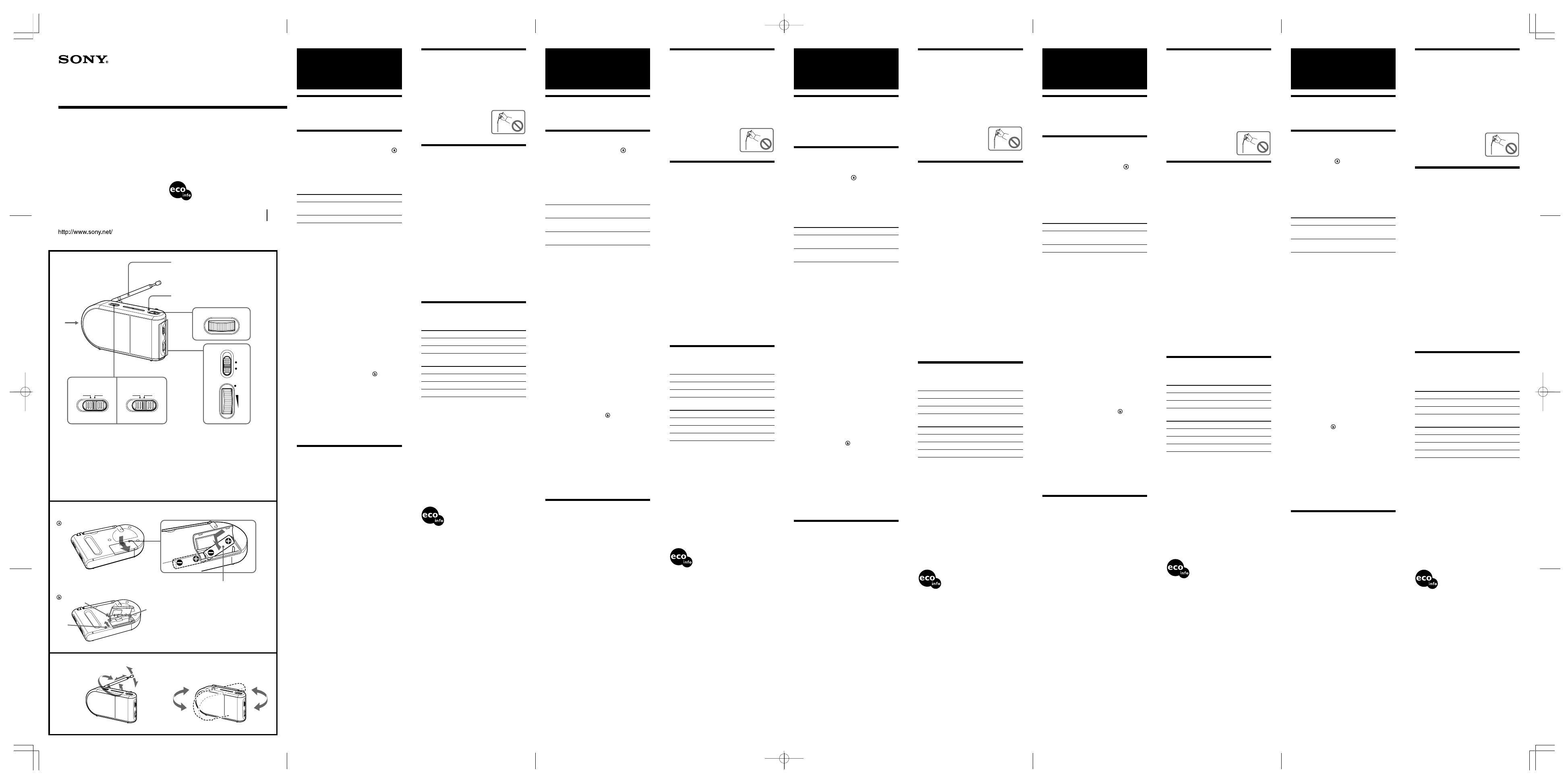

-ICF304/304L. 2-541-575-11(1). GFDENIP

2-541-575-11(1)

Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones
Gebruiksaanwijzing

© 2004 Sony Corporation Printed in China

FM/AM Radio

ICF-304

FM/LW Radio

ICF-304L

ICF-304L

ICF-304

LW

FM

AM

FM

TUNING

V

OLUME

PO

WER

OFF

ON

A

B

Telescopic antenna
Antenne télescopique
Teleskopantenne
Antena telescópica
Telescoopantenne

TUNE

FM

AM/LW

English

Features

• Compact radio
• TUNE indicator for easy tuning

Installing the
Batteries

(See fig. A- )

1

Open the battery compartment lid.

2

Insert two R6 (size AA) batteries (not
supplied) with correct polarity.

3

Close the lid.

Battery life

(Approx. hours)

(JEITA*)

When using

FM

AM

LW

Sony alkaline

95

110

110

LR6 (size AA)

Sony R6 (size AA)

35

38

38

* Measured by JEITA (Japan Electronics and

Information Technology Industries Association)
Standards. The actual battery life may vary
depending on the circumstance of the unit.

When to replace the batteries

When the sound becomes weak or distorted, replace
all batteries with new ones.

Notes on batteries

• Do not charge the dry batteries.
• Do not carry the dry batteries with coins or other

metallic objects. It can generate heat if the positive
and negative terminals of the batteries are
accidentally contacted by a metallic object.

• Do not use different types of batteries at the same

time.

• When you replace the batteries, replace all with new

ones.

• When you are not going to use the unit for a long

time, remove the batteries to avoid damage from
battery leakage and corrosion.

If the battery compartment lid
comes off (See fig.

A

- )

The battery compartment lid is designed to come off
when opened with excessive force. To put it back on,
see the illustration.

1

Insert the right hook of the lid into the right
hole in the unit.

2

Hang the left hook on the left part of the
compartment where the lid fits.

3

Slide the left hook towards the left hole in
the unit.

Operating the
Radio

1

Set POWER switch to ON.

2

Select a desired band.

3

Tune in to a station using TUNING.

The

TUNE

indicator lights up when a station is

tuned in.

4

Adjust the volume using VOLUME.

To turn off the radio

Set

POWER

switch to

OFF

.

To listen with an earphone

Connect the earphone (not supplied) to the
v

(earphone) jack.

The speaker is deactivated when an earphone is
connected.

Improving the
Reception

(See fig. B)

FM

:

Extend the telescopic antenna and adjust
the angle for optimum reception.

AM/LW

: Rotate the unit horizontally for optimum

reception. A ferrite bar antenna is built into
the unit.

Note

Adjust the direction of the
antenna by holding the bottom of
it. The antenna can be damaged
when you move the antenna with
excessive force.

Precautions

• Operate the unit only on 3 V DC with two R6

(size AA) batteries.

• The nameplate indicating operating voltage, etc. is

located on the rear exterior.

• Avoid exposure to temperature extremes, direct

sunlight, moisture, sand, dust or mechanical shock.
Never leave in a car parked under the sun.

• Should anything fall into the unit, remove the

batteries, and have the unit checked by qualified
personnel before operating it any further.

• In vehicles or buildings, radio reception may be

difficult or noisy. Try listening near a window.

• Since a strong magnet is used for the speaker, keep

personal credit cards using magnetic coding or
spring-wound watches away from the unit to prevent
possible damage from the magnet.

• When the casing becomes soiled, clean it with a soft

dry cloth moistened with mild detergent solution.
Never use abrasive cleansers or chemical solvents,
as they may deform the casing.

If you have any questions or problems
concerning your unit, please consult your
nearest Sony dealer.

Specifications

Frequency range:

Model for Europe

Band

ICF-304

FM

87.5-108 MHz

AM

526.5-1 606.5 kHz

Model for other countries/regions

Band

ICF-304

ICF-304L

FM

87.5-108 MHz

87.5-108 MHz

AM

530-1 605 kHz

LW

153-255 kHz

Speaker

Approx. 6.6 cm (2

5

/

8

inches) dia., 8

Output

v

(earphone) jack (ø3.5mm mini jack)

Power output

100 mW (at 10 % harmonic distortion)

Power requirements

3V DC, two R6 (size AA) batteries

Dimensions

Approx. 171.0

Ч

87.2

Ч

44.0 mm (w/h/d)

(6

3

/

4

Ч

3

1

/

2

Ч

1

3

/

4

inches) incl. projecting parts and

controls

Mass

Approx. 322 g (11.3 oz) incl. batteries

Design and specifications are subject to change
without notice.

Lead-free solder is used for soldering.
Halogenated flame retardants are not
used in printed wiring boards.

Deutsch

Français

Caractéristiques

• Radio compacte
• Indicateur TUNE pour simplifier la syntonisation

Mise en place des
piles

(Voir Fig. A- )

1

Ouvrez le couvercle du compartiment à
piles.

2

Introduisez deux piles R6 (format AA) (non
fournies) en respectant la polarité.

3

Refermez le couvercle.

Autonomie des piles

(Estimation en heures)

(JEITA*)

Utilisation d’une

FM

AM

LW

pile

Sony alcaline

95

110

110

LR6 (format AA)

Sony R6

35

38

38

(format AA)

* Mesurées selon les normes JEITA (Japan

Electronics and Information Technology Industries
Association). L’autonomie réelle peut varier selon
les caractéristiques de l’appareil.

Remplacement des piles

Quand le son devient faible ou est déformé, remplacez
toutes les piles par des neuves.

Remarques sur les piles

• Ne pas recharger des piles sèches.
• Ne mettez pas les piles sèches en contact avec des

pièces de monnaie ou d’autres objets métalliques. Si
le pôle positif et le pôle négatif des piles sont mis en
contact l’un avec l’autre via un objet métallique, de
la chaleur peut être générée.

• Ne pas utiliser différents types de piles en même

temps.

• Quand vous remplacez les piles, remplacez-les

toutes par des neuves.

• Si vous ne comptez pas utiliser la radio pendant

longtemps, enlevez les piles pour éviter tout
dommage suite à l’écoulement des piles et à la
corrosion.

Si le couvercle du logement de
la pile se détache
(voir la figure

A

- )

Le couvercle du logement de la pile est conçu pour se
détacher en cas de force excessive dans le sem§ de
l’ouverture. Reportez-vous à l’illustration pour le
remettre en place.

1

Insérez le crochet droit du couvercle dans
l’orifice droit de l’appareil.

2

Engagez le crochet gauche sur la partie
gauche du logement, à l’endroit où le
couvercle s’insère.

3

Faites glisser le crochet gauche vers
l’orifice gauche de l’appareil.

Fonctionnement de
la Radio

1

Réglez le commutateur POWER sur ON.

2

Sélectionnez une bande de fréquence.

3

Syntonisez une station avec TUNING.

L’indicateur

TUNE

s’allume dès qu’une station

est syntonisée.

4

Utilisez VOLUME pour ajuster le volume.

Pour mettre la radio hors
tension

Réglez le commutateur

POWER

sur

OFF

.

Pour écouter avec un écouteur

Raccordez l’écouteur (non fourni) à la prise
v

(écouteur).

Le haut-parleur est désactivé lorsqu’un écouteur est
raccordé.

Amélioration de la
de réception

(voir fig. B)

FM

:

Déployez l’antenne télescopique et réglez
la longueur et l’angle pour améliorer la
réception.

AM/LW

: Tournez l’appareil à l’horizontale jusqu’à

ce que la réception soit meilleure.
L’appareil contient une barre de ferrite
comme antenne.

Remarque

Ajustez la direction de l’antenne
en la tenant par le bas. L’antenne
peut être endommagée si vous la
déplacez brutalement.

Précautions

• Faites uniquement fonctionner l’appareil sur une

tension de 3 V CC avec deux piles R6 (AA).

• La plaque signalétique indiquant la tension de

fonctionnement, la consommation et autres
informations électriques se trouve sous la radio.

• Evitez d’exposer l’appareil à des températures

extrêmes, aux rayons directs du soleil, à l’humidité,
au sable, à la poussière ou aux chocs mécaniques.
Ne le laissez jamais dans une voiture garée en plein
soleil.

• Si un liquide ou un solide venait à pénétrer à

l’intérieur du boîtier, retirez les piles puis faites
contrôler l’appareil par le personnel qualifié avant
de continuer à l’utiliser.

• La réception radio peut s’avérer difficile dans les

véhicules et les bâtiments. Dans ce cas, placez-vous
à côté d’une fenêtre.

• Comme les haut-parleurs contiennent un aimant

puissant, ne pas laisser de cartes de crédit
personnelles à code magnétique ni de montres à
ressorts près de la radio afin d’éviter tout dommage.

• Pour nettoyer le coffret, utilisez un linge doux

trempé dans une solution de détergent neutre.
N’utilisez jamais d’abrasifs ni de solvants
chimiques, car ils peuvent déformer le coffret.

Si vous avez des questions ou des problèmes
concernant votre appareil, consultez votre
revendeur Sony.

Spécifications

Plage de fréquence:

Modèle pour l’Euope

Bande

ICF-304

FM

87,5-108 MHz

AM

526,5-1 606,5 kHz

Modèle destiné aux autres pays ou régions

Bande

ICF-304

ICF-304L

FM

87,5-108 MHz

87,5-108 MHz

AM

530-1 605 kHz

LW

153-255 kHz

Haut-parleur

Approx. 6,6 cm diam., 8

Sortie

Prise v (écouteur) (ø3,5mm miniprise)

Puissance de sortie

100 mW (à 10 % de distorsion harmonique)

Puissance de raccordement

3 V CC, deux piles R6 (format AA)

Dimensions

Approx. 171,0

Ч

87,2

Ч

44,0 mm (l/h/p)

parties saillantes et commandes comprises

Masse

Approx. 322 g , avec des piles

La conception et les spécifications sont sujettes à
modifications sans préavis.

Les soudures sont effectuées sans
plomb.
Aucun retardateur de flamme halogéné
n’est utilisé dans la composition des
circuits imprimés.

Deutsch

Merkmale und
Funktionen

• Kompaktes Radio
• Anzeige TUNE zum einfachen Einstellen von

Sendern

Einlegen der
Batterien

(siehe Abb. A- )
1

Öffnen Sie den Batteriefachdeckel.

2

Legen Sie zwei R6-Batterien (Größe AA)
(nicht mitgeliefert) polaritätsrichtig ein.

3

Schließen Sie den Deckel.

Batterie-Lebensdauer

(ungefähre Angaben in Stunden)

(JEITA*)

Batterie

FM

AM

LW

LR6-Alkalibatterie

95

110

110

(Größe AA) von Sony

R6-Batterie

35

38

38

(Größe AA) von Sony

* Gemessen nach JEITA-Standards (Japan Electronics

and Information Technology Industries
Association). Die Lebensdauer der Batterie kann je
nach Gebrauch des Geräts variieren.

Wann müssen die Batterien ausgewechselt
werden?

Bei schwachem oder verzerrtem Ton sind die
Batterien erschöpft und müssen ausgewechselt
werden.

Hinweise zu den Batterien

• Versuchen Sie niemals, Trockenbatterien

aufzuladen.

• Wenn Sie Trockenbatterien bei sich tragen, halten

Sie sie von Münzen und anderen
Metallgegenständen fern. Andernfalls kann durch
einen Metallgegenstand ein Kontakt zwischen den
positiven und negativen Polen der Batterien
hergestellt werden, was zu Hitzeentwicklung führt.

• Verwenden Sie keine Batterien unterschiedlichen

Typs zusammen.

• Wechseln Sie stets alle Batterien zusammen aus.
• Nehmen Sie bei längerer Nichtverwendung die

Batterien heraus, um eine Beschädigung durch
Auslaufen und Korrosion zu vermeiden.

Wenn der Batteriefachdeckel
abgegangen ist
(siehe Abb.

A

- )

Der Batteriefachdeckel ist so konstruiert, dass er bei
starker Krafteinwirkung abgeht. Er kann dann wie
folgt wieder angebracht werden (siehe auch
Abbildung).

1

Setzen Sie das rechte Scharnier des Deckels
in die rechte Öffnung am Gerät ein.

2

Hängen Sie das linke Scharnier des Deckels
ein.

3

Schieben Sie das linke Scharnier in die
linke Öffnung am Gerät.

Betrieb des Radios

1

Stellen Sie den Schalter POWER auf
ON.

2

Wählen Sie den gewünschten
Frequenzbereich aus.

3

Stellen Sie mit TUNING einen Sender
ein.

Die Anzeige

TUNE

leuchtet auf, wenn ein Sender

eingestellt wird.

4

Stellen Sie die Lautstärke mit VOLUME
ein.

So schalten Sie das Radio aus

Stellen Sie den Schalter

POWER

auf

OFF

.

Wiedergabe über einen
Ohrhörer

Schließen Sie den Ohrhörer (nicht mitgeliefert) an die
Ohrhörerbuchse v an.
Der Lautsprecher wird deaktiviert, wenn ein Ohrhörer
angeschlossen ist.

v

Printed on 100% recycled paper using
VOC (Volatile Organic Compound)-free
vegetable oil based ink.

Istruzioni per l’uso (facciata opposta)
Manual de instruções (lado contrário)
Bruksanvisning (på baksidan)
Käyttöohjeet (Kääntöpuoli)

Insert the

E

side of the battery first.

Insérez le côte

E

de la pile en premier.

Zuerst die

E

Seite der Batterie einlegen.

Inserte en primer lugar el lado

E

de la pila.

Plaats eerst de

E

zijde van de batterij.

Rear
Arrière
Rückseite
Parte posterior
Achterkant

There is a tactile dot beside

VOLUME

to show the direction to

turn up the volume.

Un point tactile, situé à côté de la molette

VOLUME

, indique le

sens dans lequel il faut tourner pour augmenter le volume.

Neben

VOLUME

befindet sich ein fühlbarer Punkt. Dieser gibt

die Richtung an, in der man die Lautstärke erhöht.

Al lado de la tecla

VOLUME

hay un punto táctil que muestra el

sentido para subir el volumen.

Naast de

VOLUME

regelaar bevindt zich een voelstip die de

richting aangeeft om het volume te verhogen.

R6 (size AA)

×

2 R6 (format AA)

×

2 R6 (Größe AA)

×

2

R6 (tmaño AA)

×

2 R6 (AA-formaat)

×

2

3

1

2

Verbessern des
Empfangs

(siehe Abb. B)

FM

:

Ziehen Sie die Teleskopantenne heraus und
stellen Sie die Länge und den Winkel auf
optimalen Empfang ein.

AM/LW

: Drehen Sie das Gerät, bis der Empfang

optimal ist. In diesem Wellenbereich
arbeitet die eingebaute Ferritstabantenne.

Hinweis

Fassen Sie die Antenne unten an,
wenn Sie ihre Richtung einstellen.
Die Antenne kann beschädigt
werden, wenn Sie sie gewaltsam
bewegen.

Sicherheitsmaßnahmen

• Betreiben Sie das Gerät ausschließlich an 3 V

Gleichstrom mit zwei R6-Batterien (Größe AA).

• Das Typenschild mit Angabe der Betriebsspannung

usw. befindet sich außen an der Geräterückseite.

• Setzen Sie das Gerät keinen extremen

Temperaturen, direktem Sonnenlicht, Feuchtigkeit,
Sand, Staub oder mechanischen Erschütterungen
aus. Lassen Sie es nie in einem in der Sonne
geparkten Auto liegen.

• Sollten Fremdkörper oder Flüssigkeiten in das Gerät

gelangen, nehmen Sie die Batterien heraus, und
lassen Sie das Gerät von qualifiziertem
Fachpersonal überprüfen, bevor Sie es wieder
benutzen.

• In Fahrzeugen oder Gebäuden ist der Radioempfang

möglicherweise nur schwer möglich oder
verrauscht. Versuchen Sie es in der Nähe eines
Fensters.

• Da der Lautsprecher des Radios mit einem starken

Magneten arbeitet, müssen Kreditkarten usw. mit
Magnetcodierung oder Zugfederuhren (mechanische
Uhren) ferngehalten werden.

• Wenn das Gehäuse verschmutzt ist, reinigen Sie es

mit einem weichen, leicht mit mildem
Haushaltsreiniger angefeuchteten Tuch.
Scheuermittel und chemische Lösungsmittel dürfen
nicht verwendet werden, da sie das Gehäuse
angreifen.

Sollten an Ihrem Gerät Probleme auftreten
oder sollten Sie Fragen haben, wenden Sie
sich bitte an Ihren Sony-Händler.

Technische Daten

Frequenzbereich:

Modell für Europa

Wellenbereich

ICF-304

FM

87,5-108 MHz

AM

526,5-1 606,5 kHz

Modell für andere Länder/Regionen

Wellenbereich

ICF-304

ICF-304L

FM

87,5-108 MHz 87,5-108 MHz

AM

530-1 605 kHz —

LW

153-255 kHz

Lautsprecher

ca. 6,6 cm Durchmesser, 8

Ausgang

Ohrhörerbuchse v (ø3,5mm Minibuchse)

Leistungsabgabe

100 mW (bei 10 % harmonischer Verzerrung)

Betriebsspannung

3 V Gleichstrom, zwei R6-Batterien
(Größe AA)

Abmessungen

ca. 171,0

Ч

87,2

Ч

44,0 mm (B/H/T) einschließlich

vorstehender Teile und Bedienelemente

Gewicht

ca. 322 g einschließlich Batterien

Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

Für den Lötprozess wird bleifreies Lot
verwendet.
In Leiterplatten werden keine
halogenierten Flammschutzmittel
verwendet.

Español

Características

• Radio compacta
• Indicador de sintonización TUNE para sintonizar

fácilmente

Instalación de las
pilas

(consulte la figura A- )
1

Abra la tapa del compartimiento de las
pilas.

2

Inserte dos pilas R6 (tamaño AA) (no
suministradas) con la polaridad correcta.

3

Cierre la tapa.

Duración de las pilas

(horas aproximadas)

(JEITA*)

Cuando utilice

FM

AM

LW

Alcalinas LR6

95

110

110

(tamaño AA) Sony

R6 (tamaño AA) Sony

35

38

38

* Valores medidos a partir de los estándares de JEITA

(Japan Electronics and Information Technology
Industries Association). La duración real de las pilas
puede variar en función de cada unidad.

Reemplazo de las pilas

Cuando el sonido se vuelva débil o distorsionado,
reemplace todas las pilas por otras nuevas.

Notas sobre las pilas

• No cargue las pilas secas.
• No transporte las pilas secas junto con monedas u

otros objetos metálicos, ya que si los terminales
positivo y negativo de las pilas entran en contacto
accidentalmente con los objetos metálicos, puede
generarse calor.

• No utilice pilas de tipos diferentes al mismo tiempo.
• Cuando tenga que reemplazar las pilas,

reemplácelas todas por otras muevas.

• Cuando no vaya a utilizar la unidad durante mucho

tiempo, extráigale las pilas para evitar el daño que
podría causar la fuga del electrólito de las mismas.

Si se desprende la tapa del
compartimiento de la pila
(consulte la figura

A

- )

La tapa del compartimiento de las pilas se ha diseñado
para que se desprenda si se aplica demasiada fuerza
sobre la misma al abrirla. Para volver a colocarla,
consulte la figura.

1

Inserte el gancho derecho de la tapa en el
orificio derecho de la unidad.

2

Coloque el gancho izquierdo en el orificio
correspondiente que se encuentra a la
izquierda del compartimiento.

3

Desplace el gancho izquierdo hacia el
orificio izquierdo de la unidad.

Recepción de la
radio

1

Ajuste el interruptor POWER en ON.

2

Seleccione la banda que desee.

3

Sintonice la emisora con TUNING.

El indicador

TUNE

se ilumina al sintonizarse

alguna emisora.

4

Ajuste el volumen mediante VOLUME.

Para apagar la radio

Ajuste el interruptor

POWER

en

OFF

.

Para escuchar el sonido con un
auricular

Conecte el auricular (no suministrado) a la toma
v

(auricular).

El altavoz se desactiva cuando se conecta el auricular.

Mejora de la
recepción

(consulte la figura B)

FM

:

Extienda la antena telescópica y ajuste la
longitud, la dirección y el ángulo para
mejorar la recepción.

AM/LW

: Gire la antena horizontalmente hasta

obtener la óptima recepción. La unidad
lleva incorporada una antena de barra de
ferrita.

Nota

Ajuste la dirección de la antena
sujetándola por la parte inferior.
La antena puede sufrir daños si la
mueve de forma violenta.

Precauciones

• Alimente la unidad solamente con cc de 3V

mediante dos pilas R6 (tamaño AA).

• La placa de características, en la que se indica la

tensión de alimentación, el consumo, etc., se
encuentra en la parte posterior exterior.

• Evite la exposición de la unidad a temperaturas

extremas, luz solar directa, humedad, arena, polvo o
golpes. No la deje nunca en un automóvil
estacionado al sol.

• Si se introduce algún objeto sólido o líquido en la

unidad, extraiga las pilas y haga que sea revisada
por personal especializado antes de emplearla de
nuevo.

• En vehículos o edificios, la recepción de radio

puede resultar difícil de oír o recibirse con ruido.
Escuche el sonido cerca de una ventana.

• Como el altavoz utiliza un imán intenso, mantenga

las tarjetas personales de crédito, etc., que utilizan
codificación magnética o los relojes de cuerda
alejados de la unidad para prevenir posibles daños
causados por el imán.

• Cuando la caja se ensucie, límpiela con un paño

suave ligeramente humedecido en una solución de
detergente suave. No utilice nunca limpiadores
abrasivos ni disolventes químicos, ya que podría
deformarla.

Si desea realizar alguna consulta o
solucionar algún problema relativos a la
unidad, consulte con el distribuidor Sony
más próximo.

Especificaciones

Margen de frecuencias:

Modelo europeo

Banda

ICF-304

FM

87,5-108 MHz

AM

526,5-1 606,5 kHz

Modelo para otros países o regiones

Banda

ICF-304

ICF-304L

FM

87,5-108 MHz

87,5-108 MHz

AM

530-1 605 kHz

LW

153-255 kHz

Altavoz

Aprox. 6,6 cm de diámetro, 8

Salida

Toma v (auricular) (minitoma de ø3,5mm )

Salida de potencia

100 mW (al 10% de distorsión armónica)

Requisitos de alimentación

3 V cc, dos pilas R6 (tamaño AA)

Dimensiones

Aprox. 171,0

Ч

87,2

Ч

44,0 mm (an/al/prf), partes y

controles salientes incluidos

Peso

Aprox. 322 g, pilas incluidas

Diseño y especificaciones sujetos a cambios sin
previo aviso.

Se ha utilizado soldadura sin plomo.
Las placas del circuito impreso no
contienen retardantes de llama
halogenados.

Nederlands

Kenmerken

• Compacte radio
• TUNE afstemlampje voor makkelijk afstemmen

De batterijen
installeren

(Zie afb. A- )
1

Open het deksel van het batterijvak.

2

Plaats twee R6 (AA-formaat) batterijen
(niet bijgeleverd) in de juiste richting in het
batterijvak.

3

Sluit het batterijvak.

Gebruiksuren van de batterij

(bij benadering)

(JEITA*)

Bij gebruik van

FM

AM

LW

Sony LR6 (AA-formaat)

95

110

110

alkalinebatterijen

Sony R6 (AA-formaat)

35

38

38

batterijen

* Conform JEITA (Japan Electronics and Information

Technology Industries Association). De levensduur
van batterij kan variëren afhankelijk van de
gebruiksomstandigheden.

Batterijen vervangen

Wanneer het geluid zwak of vervormd begint te
klinken, is het tijd beide batterijen door nieuwe te
vervangen.

Opmerkingen betreffende de batterijen

• Probeer droge batterijen nooit op te laden.
• Draag de droge batterijen niet samen met

muntstukken of andere metalen voorwerpen. Als de
positieve en negatieve aansluitpunten van de
batterijen per ongeluk in contact komen met metalen
voorwerpen, kan warmte worden geproduceerd.

• Gebruik geen batterijen van verschillend type door

elkaar.

• Als de batterijen leeg zijn, moeten alle batterijen

gelijktijdig door nieuwe worden vervangen.

• Verwijder de batterijen uit het apparaat wanneer u

het apparaat langere tijd niet denkt te gebruiken. Dit
om mogelijke schade als gevolg van batterijlekkage
en corrosie te voorkomen.

Als het deksel van het
batterijvak losraakt
(zie afb.

A

- )

Als het deksel van het batterijvak onder druk komt,
zal het vanzelf loskomen. Om het dan weer aan te
brengen, gaat u te werk zoals aangegeven in de
afbeelding.

1

Plaats het rechterhaakje van het deksel in de
rechteropening in het apparaat.

2

Hang het linkerhaakje aan het
linkergedeelte van het vak waar het deksel
kan worden bevestigd.

3

Schuif het linkerhaakje naar de
linkeropening in het apparaat.

Bediening van de
Radio

1

Zet de POWER schakelaar op ON.

2

Kies de gewenste band.

3

Stem af op een radiozender met TUNING.

Het

TUNE

afstemlampje licht op wanneer een

radiozender wordt ontvangen.

4

Pas het volume aan met VOLUME.

Uitschakelen van de radio

Zet de

POWER

schakelaar op

OFF

.

Luisteren via oortelefoon

Sluit de oortelefoon (niet bijgeleverd) aan op de
v

(oortelefoon) aansluiting.

De luidspreker wordt uitgeschakeld wanneer u een
oortelefoon aansluit.

Ontvangst
verbeteren

(Zie afb. B)

FM

:

Trek de telescoopantenne uit en stel de
lengte, richting en hoek in, waarbij de
beste ontvangst wordt verkregen.

AM/LW

: Draai de hele radio in het horizontale vlak

om de richting voor de beste ontvangst te
vinden. Er is een vaste ferrietstaafantenne
ingebouwd.

Opmerking

Bij het verstellen van de antenne
houdt u de voet ervan vast. Trek
niet alleen aan het uiteinde van de
antenne, want daarmee kunt u de
antenne beschadigen.

Voorzorgsmaatregelen

• Gebruik dit apparaat alleen op 3 V gelijkstroom met

twee R6 (AA-formaat) batterijen.

• Een naamplaatje met de bedrijfsspanning en andere

gegevens bevindt zich aan de onderkant van het
apparaat.

• Stel het apparaat niet bloot aan extreme hitte, direct

zonlicht, vocht, zand, stof of mechanische
schokken. Laat het apparaat nooit achter in een auto
die in de zon staat geparkeerd.

• Mocht er vloeistof of een klein voorwerp in het

toestel terechtkomen, maak dan de
netspanningsadapter los, verwijder de batterijen en
laat het toestel eerst door een deskundige nakijken
alvorens het weer in gebruik te nemen.

• In voertuigen of in gebouwen is het mogelijk dat de

ontvangst gestoord is. Probeer dan in de buurt van
een raam naar de radio te luisteren.

• De luidspreker werkt met een krachtige magneet,

dus leg betaalkaarten e.d. met een magnetische
pincode niet al te dicht bij de radio.

• Wanneer de buitenkant van het apparaat vuil is, kunt

u het schoonmaken met een zachte doek, licht
bevochtigd met wat milde vloeibare zeep. Gebruik
nooit schuurmiddelen of chemische oplosmiddelen,
want die kunnen de afwerking van het apparaat
aantasten.

Met alle vragen kunt u steeds terecht bij een
Sony dealer.

Technische
gegevens

Afstembereik:

Model voor Europe

Band

ICF-304

FM

87,5-108 MHz

AM

526,5-1 606,5 kHz

Model voor andere landen/regio’s

Band

ICF-304

ICF-304L

FM

87,5-108 MHz

87,5-108 MHz

AM

530-1 605 kHz

LW

153-255 kHz

Luidspreker

Ca. 6,6 cm doorsnede, 8

Uitgang

v

(oortelefoon) aansluiting (ø3,5mm

ministekkerbus)

Uitgangsvermogen

100 mW (bij 10 % harmonische vervorming)

Stroomvoorziening

3V gelijkstroom, twee R6 (AA-formaat) batterijen

Afmetingen

Ca. 171,0

Ч

87,2

Ч

44,0 mm (b/h/d) incl. uitstekende

delen en knoppen

Gewicht

Ca. 322 g incl. batterijen

Wijzigingen in ontwerp en technische gegevens
voorbehouden, zonder kennisgeving.

Loodvrij soldeermetaal wordt gebruikt
voor het solderen.
Er zijn geen gehalogeneerde
vlamvertragende stoffen gebruikt in de
printplaten.

This manual is related to the following products:
