ESP
AÑOL

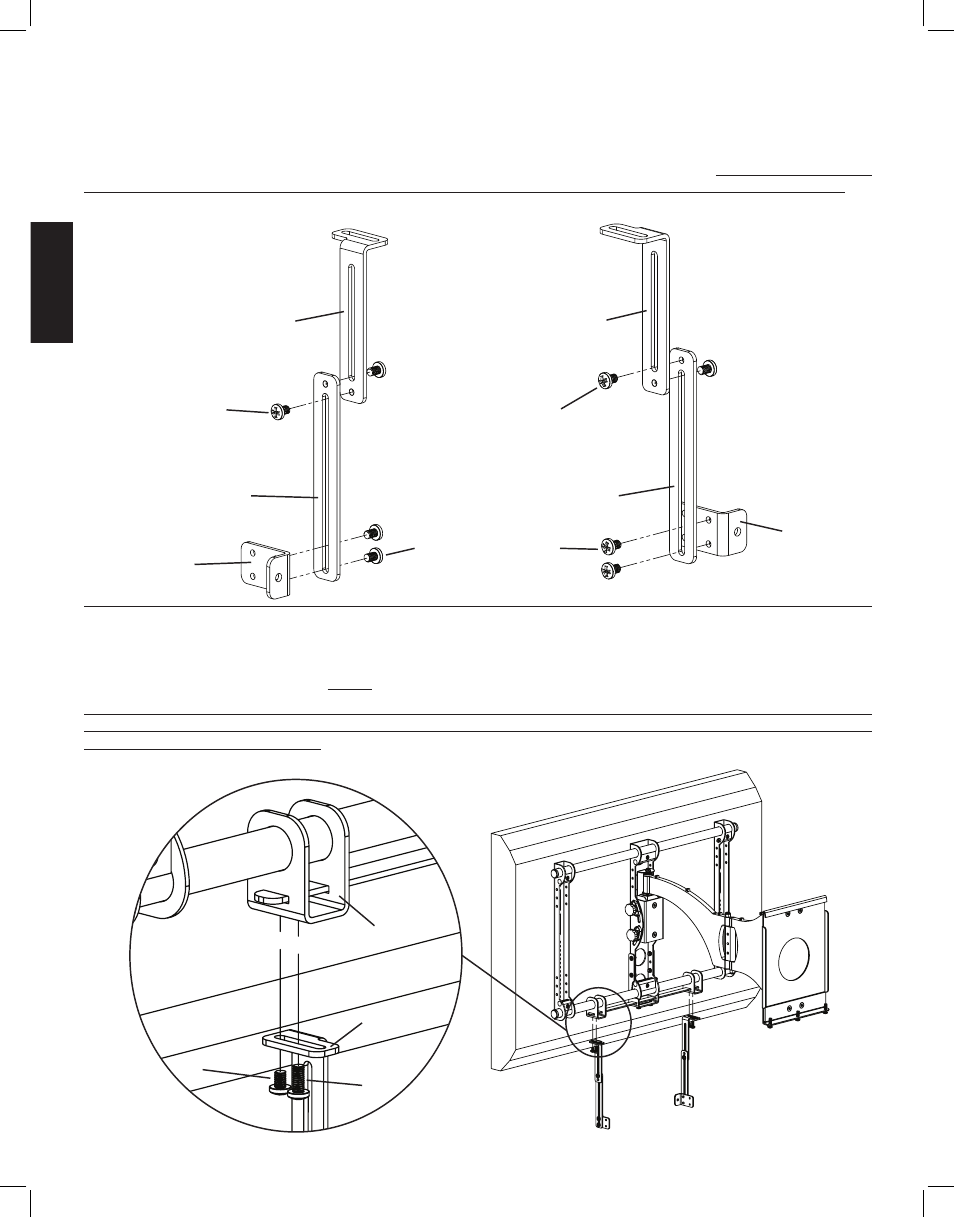

Paso 5: Configuración de los dispositivos de sujeción de los altavoces
Configure los dispositivos de sujeción de los altavoces como se muestra en el siguiente diagrama. Apriete todos los pernos con un destornillador
Phillips. Repita el proceso con el segundo dispositivo de sujeción del altavoz. Los conjuntos de extensión pueden ajustarse verticalmente para cambiar
la posición vertical del altavoz. La profundidad del altavoz puede ajustarse usando los agujeros delanteros o traseros del soporte del altavoz (f). Las
extensiones superiores pueden ajustarse usando la ranura de la parte superior para cambiar la profundidad del altavoz. Nota: En contadas ocasiones,
las extensiones inferiores no pueden usarse. En tal caso, el soporte del altavoz (f) puede fijarse directamente en las extensiones superiores (a,b).
Configuración 1 Configuración 2
a b
j j
c c
f
j j
f
Paso 6: Adición de los dispositivos de sujeción de los altavoces al conjunto
Enrosque un perno 1/4 - 20 x 3/8 (j) a través de cada una de las extensiones superiores (a,b) y en el soporte de la barra (e). Apriételos para
asegurar la extensión superior. Enrosque un perno 1/4 - 20 x 5/8 (k) a través de cada una de las extensiones superiores. No apriete todavía los
pernos 1/4 - 20 x 5/8 por completo; lo hará después de acoplar el altavoz, de tal modo que alcancen el nivel más bajo en la barra soporte.
Nota: Use la configuración 1 para altavoces con insertos roscados espaciados entre 4,4 cm y 39,4 cm. Si los insertos roscados están
espaciados más de 39,4 cm, las pestañas de los soportes del altavoz deben mirar hacia lados opuestos. En el diagrama 6 se ven los
soportes del altavoz enfrentados entre sí.
Vista detallada Diagrama 6
e
a,b
j
k
