A

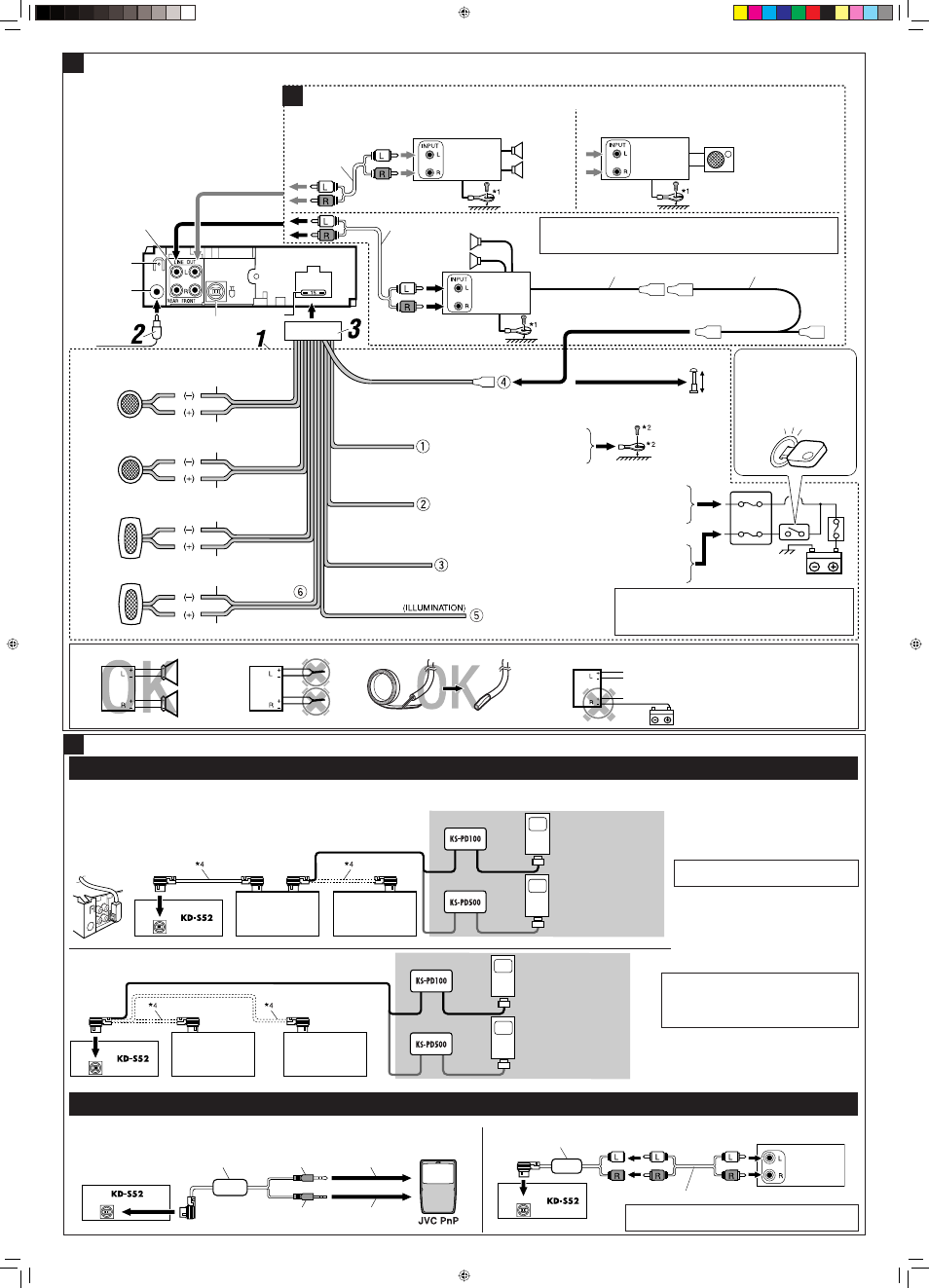

Conexiones tipicas
Antes de la conexión: Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.
Altavoces traseros
Cable remoto
Conector en Y (no suministrado
con esta unidad)
Conexión a los amplifi cadores externos B
Conecte solamente los altavoces delanteros si su
sistema del altavoz es sistema del dos-altavoz.
C
Jack para el cambiador de CD
Componente
externo
* 5 Adaptador de entrada de línea KS-U57 (no suministrado
con esta unidad)
Conexión de otros componentes externos
DLP JVC
Cambiador de CD JVC, radio SIRIUS ® JVC (DLP: Down Link Processor), Reproductor Apple iPod ® o JVC D.
Cambiador de CD
de JVC
Podrá conectar ambos componentes en serie, tal como se observa en la ilustración de abajo. Podrá conectar el reproductor iPod o D. utilizando un adaptador de interfaz (no
suministrado)—KS-PD100 (para iPod) o KS-PD500 (para el reproductor D.).
Cambiador de CD
de JVC
DLP JVC o
PRECAUCION :
Antes de conectar los componentes
externos, asegúrese de que la unidad esté
apagada.
KS-U57 * 5
También podrá conectar la PnP JVC a través de este receptor utilizando el adaptador para radio
SIRIUS JVC, KS-U100K (no suministrado).
Jack para el cambiador de CD
Miniclavija estéreo
Clavija de
alimentación de CC Al jack DC IN
Al jack para
auriculares
• Ajuste “EXT IN” a “CHANGER” (consulte la página 19 del MANUAL DE INSTRUCCIONES).
• Ajuste “EXT IN” a “EXT IN” (consulte la página 19 del MANUAL DE INSTRUCCIONES).
* 4 Cable de señal suministrado con su
cambiador de CD o DLP JVC
Radio SIRIUS ® JVC (PnP: Plug and Play) y componente externo
Cable de señal (no suministrado)
Jack para el cambiador de CD
Jack para el cambiador de CD
Cable de señal (no suministrado)
* 1 Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un
lugar no cubierto con pintura (si está cubierto con pintura, quítela antes de
fijar el cable). De lo contrario, se podrían producir daños en la unidad.
Jack para el
cambiador
de CD
Salida de línea
Terminal de
tierra posterior
Terminal de la
antena
Fusible
de 15 A
Blanco con rayas negras
Blanco
Gris con rayas negras
Gris
Verde con rayas negras
Verde
Púrpura con rayas negras
Púrpura
Altavoz delantero (izquierdo)
Altavoz delantero (derecho)
Altavoz trasero (izquierdo)
Altavoz trasero (derecho)
Negro
Amarillo * 3
Rojo
Azul con rayas blancas
A un cuerpo metálico o chasis del
automóvil
A un terminal activo del bloque de fusibles conectado a la batería
del automóvil (desviando el interruptor de encendido)
(12 V constantes)
A un terminal accesorio del bloque de fusibles
Al conductor remoto de otro equipo o de la
antena automática, si hubiere (máx. 200 mA)
Interruptor de encendido
Bloque de fusibles
* 2 No suministrado con esta unidad
* 3 Antes de comprobar el funcionamiento de esta unidad
previa a de la instalación, es necesario conectar este
cable, de lo contrario no se podrá conectar la alimentación.
PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:
KS-U100K
Naranja con rayas blancas
Al interruptor de control de
las luces del automóvil
4
Cable de señal (no
suministrado) Amplificador
de JVC
Altavoces
delanteros
El subwoofer sólo se puede conectar a los terminales LINE OUT delanteros.
Ajuste “L/O MODE” a “WOOFER” (Consulte la página 19 del MANUAL
DE INSTRUCCIONES.)
Subwoofer
Podrá conectar otro amplificador de potencia para los altavoces delanteros.
Para conectar otro amplificador de potencia, ajuste “L/O MODE” a “FRONT”
(Consulte la página 19 del MANUAL DE INSTRUCCIONES.)
Amplificador
de JVC
Amplificador
de JVC
o
Apple iPod
(vendido separadamente)
Reproductor JVC D.
(vendido separadamente)
iPod es una marca registrada de Apple
Computer, Inc.
o
o
Reproductor JVC D.
(vendido separadamente)
Apple iPod
(vendido separadamente)
