38 MARMITEK
"CVBS" of "PAL-G". Waarschijnlijk kunt u de manier waarop terugvinden in de handleiding
behorende bij de PC of grafische kaart. Gezien de vele verschillende typen grafische kaarten
kunnen wij u hierbij niet helpen.

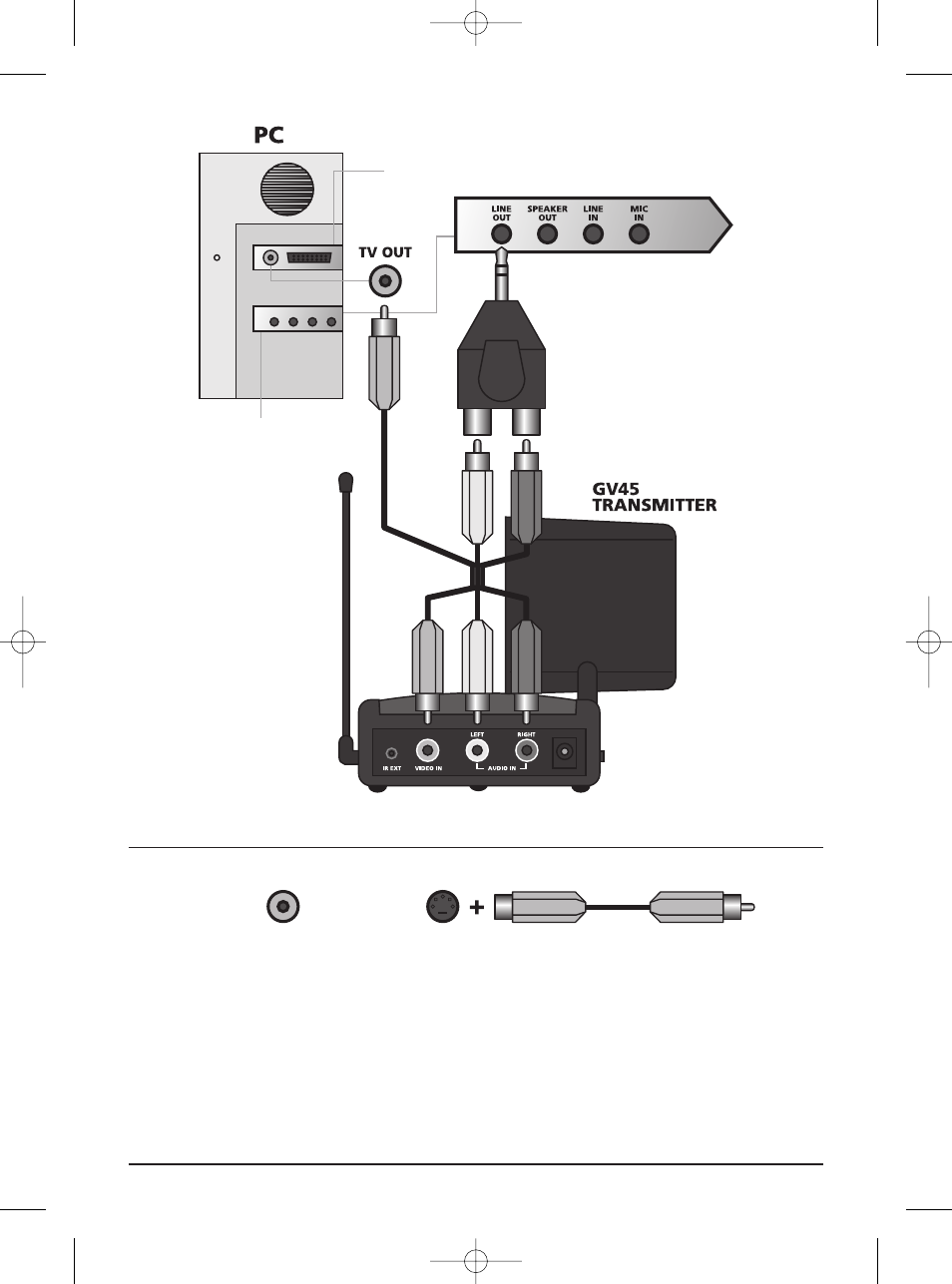

Voor het verzenden van geluid kunt u de audio-uitgang gebruiken op de geluidskaart van uw
PC. Hiervoor gebruikt u een verloopkabeltje van 3,5mm-plug naar 2 x tulp- aansluiting).
Wordt geleverd met uw grafische kaart of gebruik de
Marmitek S-video naar composiet video-adapter
(art. no. 09388)
Grafische kaart
Geluidskaart
Geel
Rood Wit
Wit Geel
RCA
Geel
TV OUT
S-VIDEO
Rood
of
