7
Dansk
Sådan kommer du i gang
Tilslutning af højttalere og DVD-afspiller
Inden der foretages nogen tilslutninger, skal strømforsyningen til alle komponenterne afbrydes.

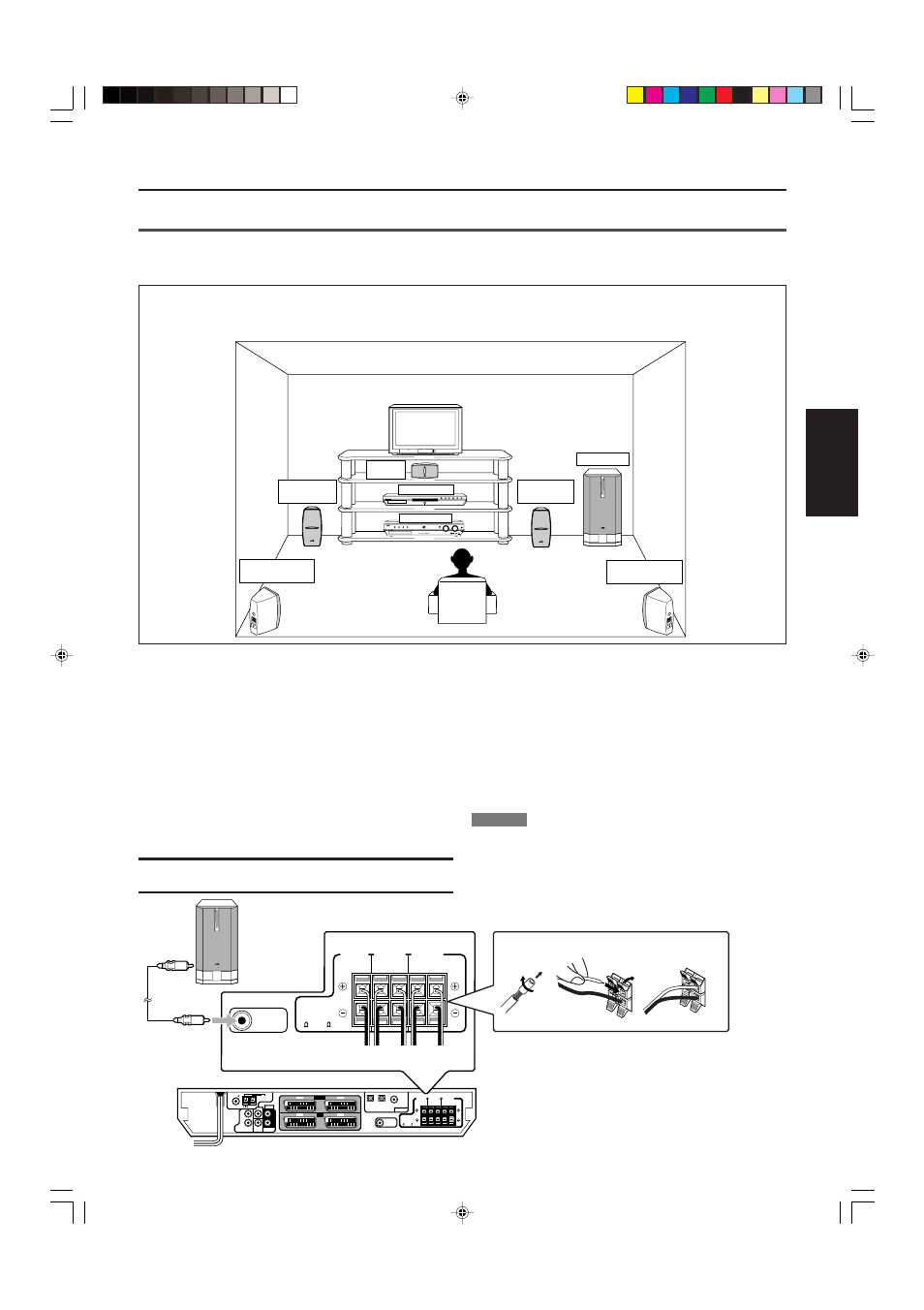

Layoutdiagram for højttalere
Efter tilslutning af front-, center- og surroundhøjttalerne og/eller en subwoofer, indstilles højttalerindstillingsinformationen korrekt for at opnå
den bedst mulige surround-effekt. Find mere detaljeret information på side 15 til 18.
Tilslutning af front-, center- og surroundhøjttalere
For hver højttaler skal (+) og (–) bøsningerne bag på anlægget
forbindes med de tilsvarende (+) og (–) bøsninger på højttalerne.
1 Sno og fjern isoleringen på enden af hver
højttalerledning (medfølger ikke).
2
Tryk på og hold klemmen på højttalerstikket (1), og
sæt højttalerledningen i stikket (2).
3
Fjern fingeren fra klemmen.
FORSIGTIG!
Brug højttalere med den impedans der angives ved
tilslutningsbøsningerne SPEAKER IMPEDANCE.
D I G I T A L S U R R O U N D D I G I T A L P R O L O G I C
RX-ES1 HOME CINEMA CONTROL CENTER
STANDBY / ON STANDBY TV DIRECT SETTING ADJUST SURROUND DVD MULTI DVD STB VCR TV FM / AM
SET / TUNER PRESET SOURCE SELECTOR MASTER VOLUME PHONES / MULTI JOG
Center-
højittaler
Subwoofer
Venstre
fronthøjttaler
Venstre
surroundhøjttaler
Højre
fronthøjttaler
Højre
sorroundhøjttaler
XV-N55SL
RX-ES1SL
COAXIAL
AM LOOP ANTENNA
DVD IN
AUDIO
L
R
L
R
FM 75
AM EXT CENTER
FRONT
AV IN / OUT
AV IN
SUBWOOFER OUT
DIGITAL IN DIGITAL 3 (TV) DIGITAL 2 (STB)
DIGITAL 1 (DVD) CENTER SPEAKER SURROUND SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT SPEAKERS
SUB WOOFER SURR (REAR)
CAUTION: SPEAKER IMPEDANCE 8 ~ 16
DVD
VCR TV
STB
SUBWOOFER
OUT
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8 ~ 16
1 2
1 2 3
AB CD E
RX-ES1SL
Tilslutning af subwoofer
Ved at tilslutte en subwoofer forbedres baslyden, ligesom det bliver
muligt at gengive de oprindelige LFE-signaler fra digitale lydkilder.
Subwooferens indgangsstik tilsluttes bøsningen mærket
SUBWOOFER OUT bag på anlægget, ved brug af en
ledning med RCA-stik (medfølger ikke).
• Se også subwooferens medfølgende vejledning.
BEMÆRK
Du kan placere en subwoofer på et vilkårligt sted, da baslyd er
retningsufølsom. Det er en god ide, at placere dem foran dig.
A Til centerhøjttaler
B Til højre surroundhøjttaler
C Til venstre surroundhøjttaler
D Til højre fronthøjttaler
E Til venstre fronthøjttaler
FORTSÆTTES PÅ NÆSTE SIDE
Subwoofer indgangsstik
