F
FRANÇAIS

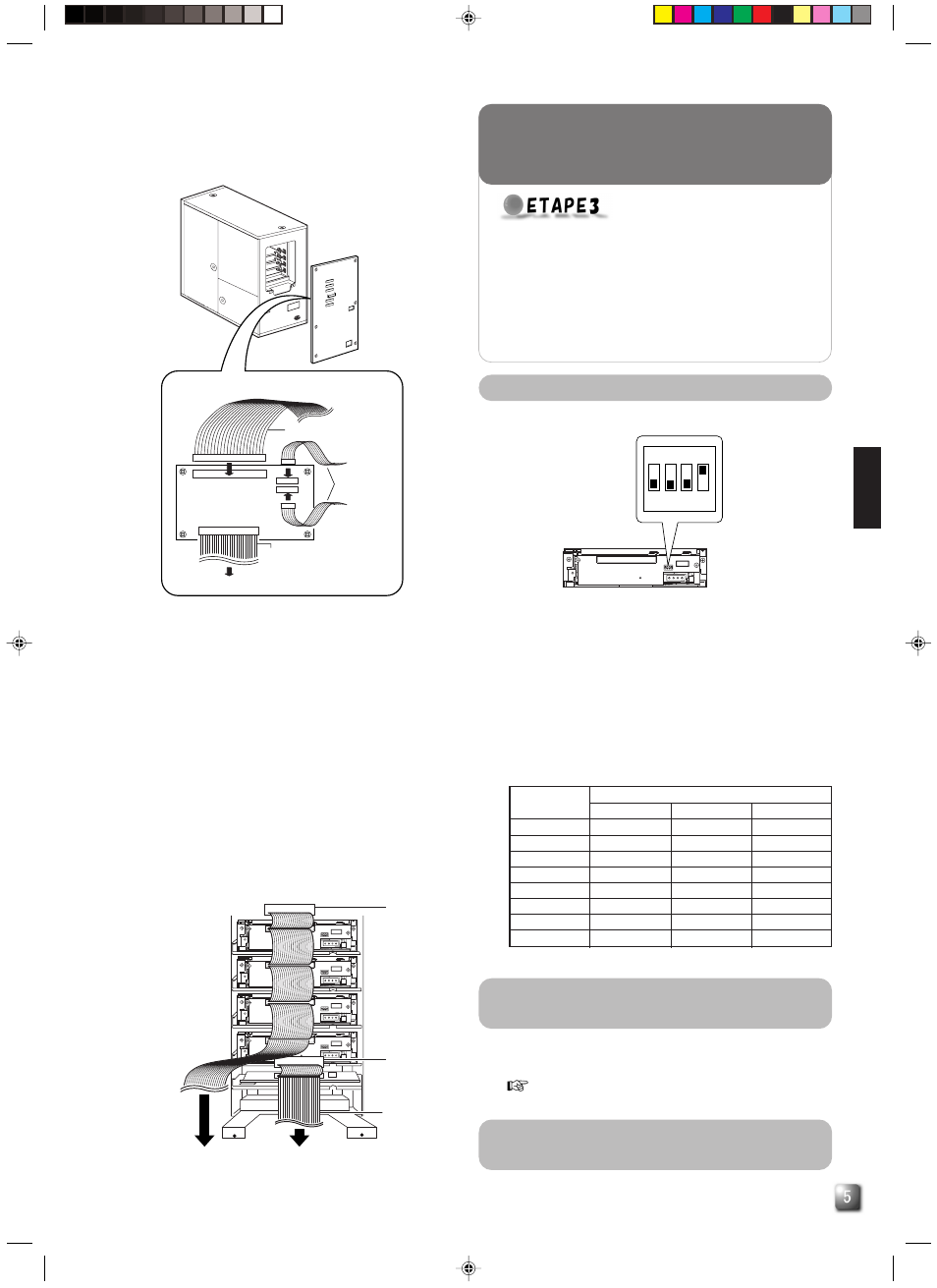

1.
ID2, ID1, ID0: Réglage du n˚ ID SCSI de chaque unité
Ⅵ Au réglage du n˚ ID SCSI, utilisez un numéro non utilisé
par d’autres périphériques SCSI du même bus.
Ⅵ Le MC-R434 doit être utilisé avec un SCSI à numéro
d’identification 0 à 7. Il n’est pas utilisable avec un numéro
de 8 à 15.
Ⅵ RSV: Non disponible
panneau arrière>
N˚ ID SCSI
Commutateur
ID2 ID1 ID0
0 OFF OFF OFF
1 * OFF OFF ON
2 OFF ON OFF
3 OFF ON ON
4 ON OFF OFF
5 ON OFF ON
6 ON ON OFF
7 ON ON ON
ON
OFF
(Sortie d’usine)
RSV ID 2 ID 1 ID 0
ON
1 2 3 4
* : Réglage usine
Réglage des microcommutateurs
●
Réglez le n˚ ID SCSI du MC-R434U et refermez la
porte de la bibliothèque CD/DVD.
Vérifiez que l’alimentation de la bibliothèque CD/DVD
est coupée au déplacement des microcommutateurs.
Pour les détails sur le réglage de cet appareil à la
sortie d’usine, voyez la section “DETERMINATION
DES N° ID SCSI” du mode d’emploi de la bibliothèque
CD/DVD.
CONFIGURATION
2.
Raccordez les deux câbles d’alimentation LVD (6P) à la
carte de conversion SE-LVD.
Ⅵ
Les deux câbles ont des connecteurs de types
identiques, aussi l’un ou l’autre câble peut-il être connecté
à l’un ou l’autre connecteur sur la carte de conversion
SE-LVD.
3.
Raccordez le câble SCSI (SE) interne (50P) à la carte de
conversion SE-LVD.
Ⅵ L’autre extrémité du câble interne SCSI (SE) est
raccordée à la carte SCSI de bibliothèque dans la
bibliothèque.
4.
Raccordez le câble SCSI (LVD)(68P) aux unités.
Ⅵ L’autre extrémité du câble interne SCSI (LVD) est
raccordée à la carte de conversion SE-LVD.
Bibliothèque
A chaque unité
Câble SCSI (LVD) interne
Câble
d’alimentation LVD
Câble SCSI (SE) interne
3.
4.
5.
6p
6p
50p
68p
Unité 4
Unité 3
Carte SCSI de
bibliothèque
Câble SCSI (SE)
interne
A la carte de conversion SE-LVD
Unité 2
Unité 1
Terminaison
Câble SCSI interne (approx. 1,0 m)
Terminaison
< Intérieur de la bibliothèque >
1.
Fixez le panneau avec les vis retirées au cours de la
procédure
“Ouverture du panneau du magasin des unités de la
bibliothèque CD/DVD” à la page 3
1.
Refermez la porte, puis verrouillez la serrure.
Fixation du panneau du magasin des
unités de la bibliothèque CD/DVD
Fermeture de la porte de la bibliothèque
CD/DVD
