3
Vorbereitungen
D

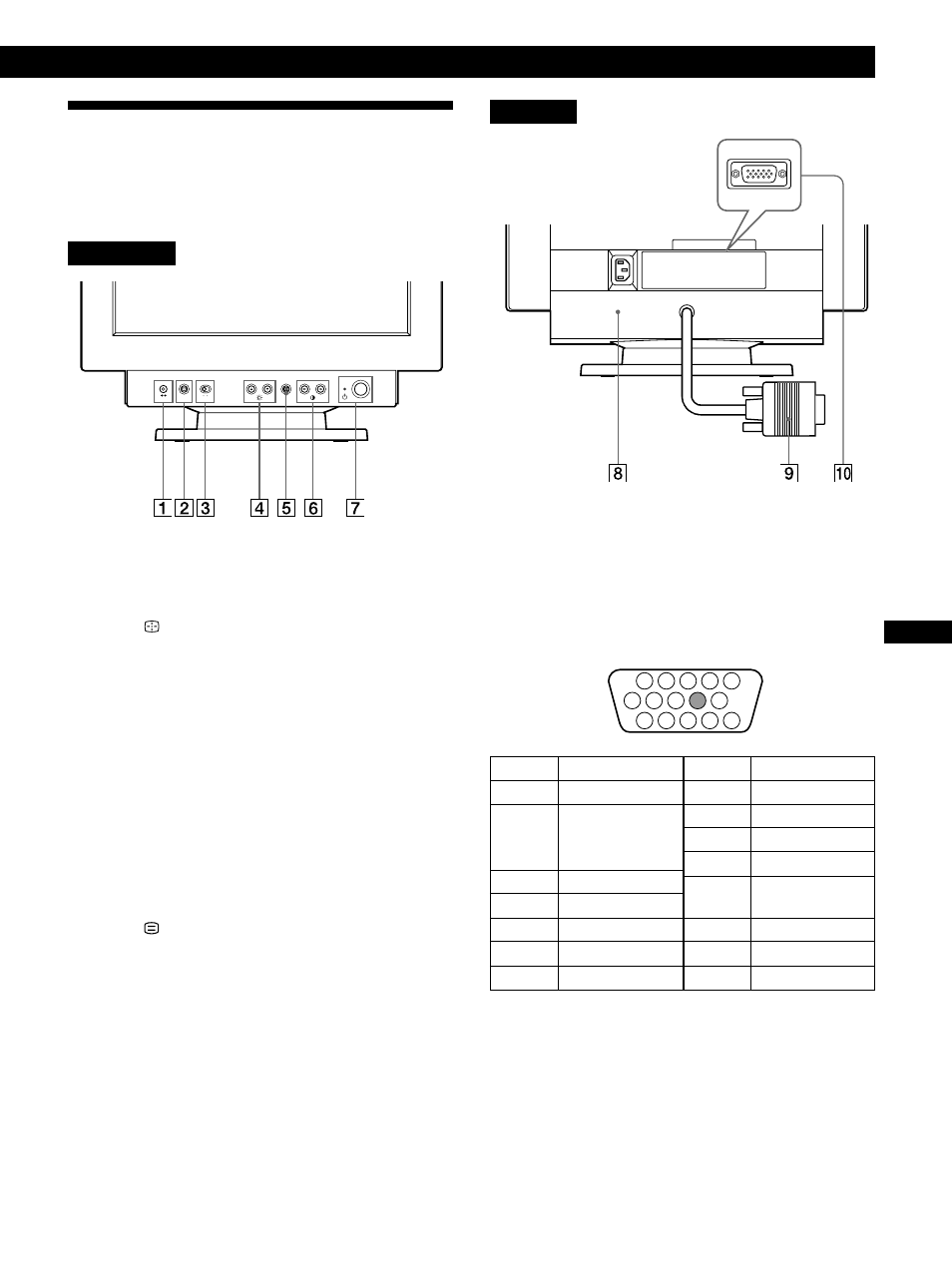

Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.
8 Netzeingang AC IN (Seite 4)
Zur Stromversorgung des Monitors.
9 Videoeingang 1 (HD15) (Seite 4)
Zum Einspeisen von RGB-Videosignalen (0,700 Vp-p,
positiv) und SYNC-Signalen.
Rückseite
1 Taste ? (Zurücksetzen) (Seite 15)
Zum Zurücksetzen der Werte auf die werkseitigen
Einstellungen.
2 Taste (Größe/Zentrierung automatisch
einstellen) (Seite 5)
Diese Taste dient zum automatischen Einstellen der
Größe und Zentrierung der Bilder.
3 Schalter INPUT 1-2 (Eingang) (Seite 5)
Dieser Schalter dient zum Auswählen des Eingangs
INPUT 1 (Videoeingang 1) oder INPUT 2
(Videoeingang 2).
4 Tasten ¨ (Helligkeit) ab und auf (./>)
(Seite 6-15)
Zum Einstellen der Bildhelligkeit.
Fungieren als die Tasten (./>) zum Einstellen weiterer
Optionen.
5 Taste (Menü) (Seite 6-15, 17)
Zum Aufrufen der Bildschirmanzeige MENU.
6 Tasten > (Kontrast) links und rechts
(?//) (Seite 6-15, 20)
Zum Einstellen des Kontrasts.
Fungieren als die Tasten (?//) zum Einstellen
weiterer Optionen.
7 Netzschalter und -anzeige u (Seite 16, 20)
Zum Ein- und Ausschalten des Monitors.
Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet ist, und blinkt grün und orange bzw.
leuchtet orange, wenn sich der Monitor im
Energiesparmodus befindet.
Vorderseite
1 2
Vorbereitungen
Stift Nr.
1
2
3
4
5
6
7
Signal
Rot
Grün
(Grünsignal
mit
Synchronisation)
Blau
ID (Masse)
DDC-Masse*
Masse Rot
Masse Grün
Signal
Masse Blau
—
Masse
ID (Masse)
Bidirektionale
Daten (SDA)*
H. Sync
V. Sync
Datentakt (SCL)*
Stift Nr.
8
9
10
11
12
13
14
15
* DDC-Standard (DDC = Display Data Channel) nach VESA
1 2 3 4 5
8 7 6
11 12 13 14 15
10 9
!º Videoeingang 2 (HD15) (Seite 4)
Zum Einspeisen von RGB-Videosignalen (0,700 Vp-p,
positiv) und SYNC-Signalen.
Synchronisationssignalen.
In der Tabelle oben ist die Stiftbelegung angegeben.
