IT
ALIANO
Accertarsi che il computer e il monitor siano disinseriti. A
B Collegare il computer al monitor con il cavo di segnale. (Si veda a pag. 13 l’assegnazione dei pin
del connettore.)
C Collegare il cavo di alimentazione prima al monitor e poi alla presa di corrente.
COLLEGAMENTO DEL MONITOR

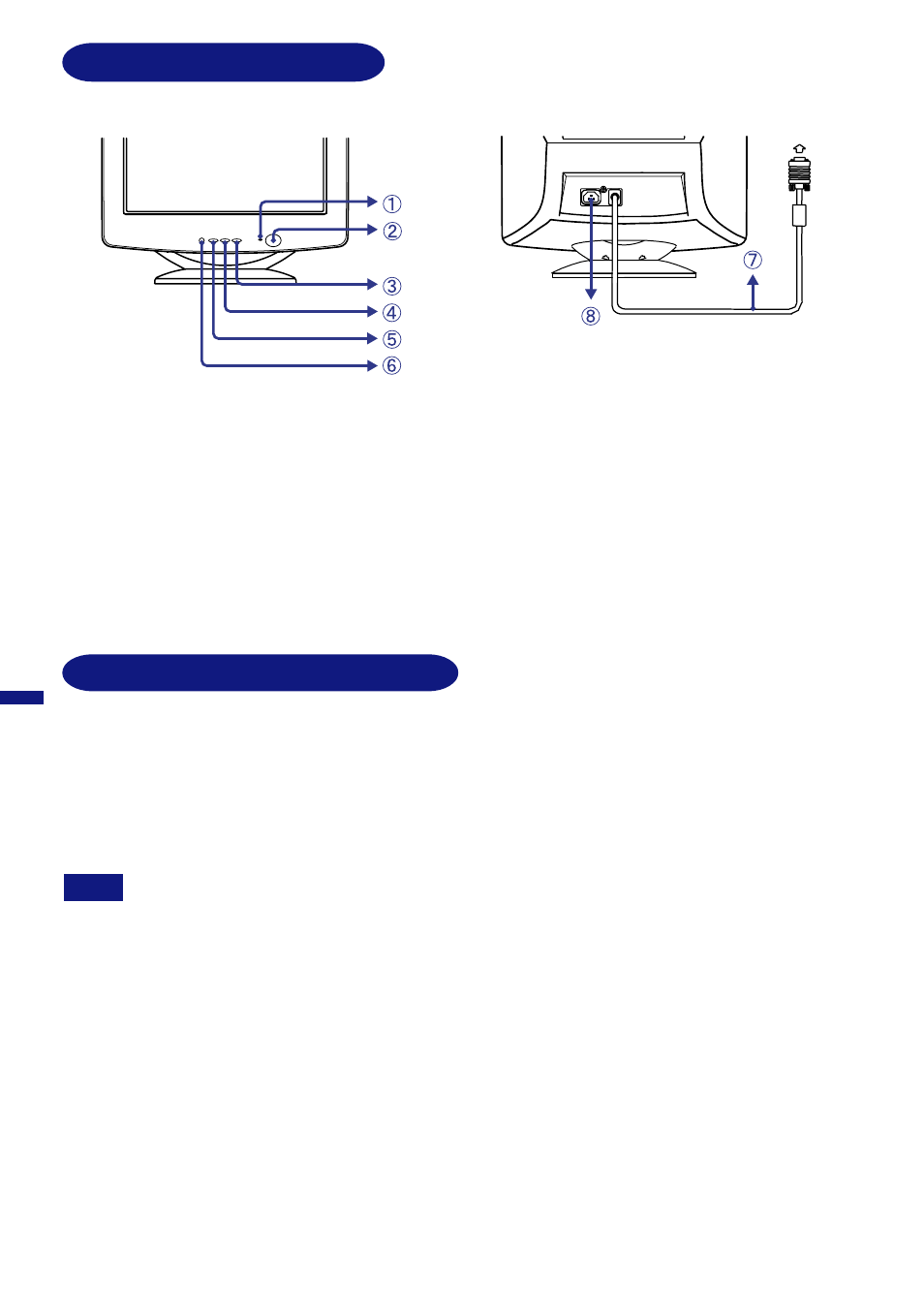

POSIZIONE DEI COMANDI
NOTA
n I cavi di segnale utilizzati per la connessione variano a seconda del tipo di computer
utilizzato. Un collegamento non corretto può provocare gravi danni sia al monitor che al
computer. Il cavo in dotazione al monitor è per un connettore standard D-Sub a 15 pin. Se
occorre un cavo speciale, rivolgersi al rivenditore iiyama locale o all’ufficio iiyama regionale.
n Per la connessione a un computer Macintosh, richiedere l’opportuno adattatore al
rivenditore iiyama locale o all’ufficio iiyama regionale.
n Serrare le viti ad avvitamento manuale a ciascuna estremità del cavo di segnale.
6 PRIMA DI METTERE IN FUNZIONE IL MONITOR
A Spia alimentazione
B Interruttore generale
C Tasto +
D Tasto –
E Tasto Menu
F Tasto di uscita G Cavo di segnale per connessione D-Sub
(Fisso)
H Connettore c.a. (AC IN)
< Fronte > < Retro >
