Y
Y Pb Pr
Pb Pr
L R
R L
PC IN
VIDEO L R
L R
Y/C
R L R
R L
HDMI 1 IN
HDMI 2 IN DIGITAL-AUDIO VIDEO
OUTPUT
N I 1 r P b P Y N I 1 O E D I V - S
N I 2 r P b P Y N I 1 O E D I V
L VGA
Y
Y Pb Pr
Pb Pr
L R
R L PC IN
VIDEO L R
L R Y/C R L R R L
HDMI 2 IN HDMI 3 IN DIGITAL-AUDIO VIDEO OUTPUT
AV2 IN AV4 IN
AV3 IN AV5 IN
L VGA
Step 4 Connect power
Paso 4 Conecte la alimentación
Connect the AC power cord to the power jack on the TV and
to a wall outlet. Press the power button on the side of your
TV or POWER on your remote control to start the TV.
Conecte un cable de alimentación de CA a la toma de
alimentación en el televisor y al tomacorriente de pared.
Presione el botón de encendido situado en la parte lateral
de su televisor o POWER (Encendido) en su control remoto
para encender el televisor.
08-1097

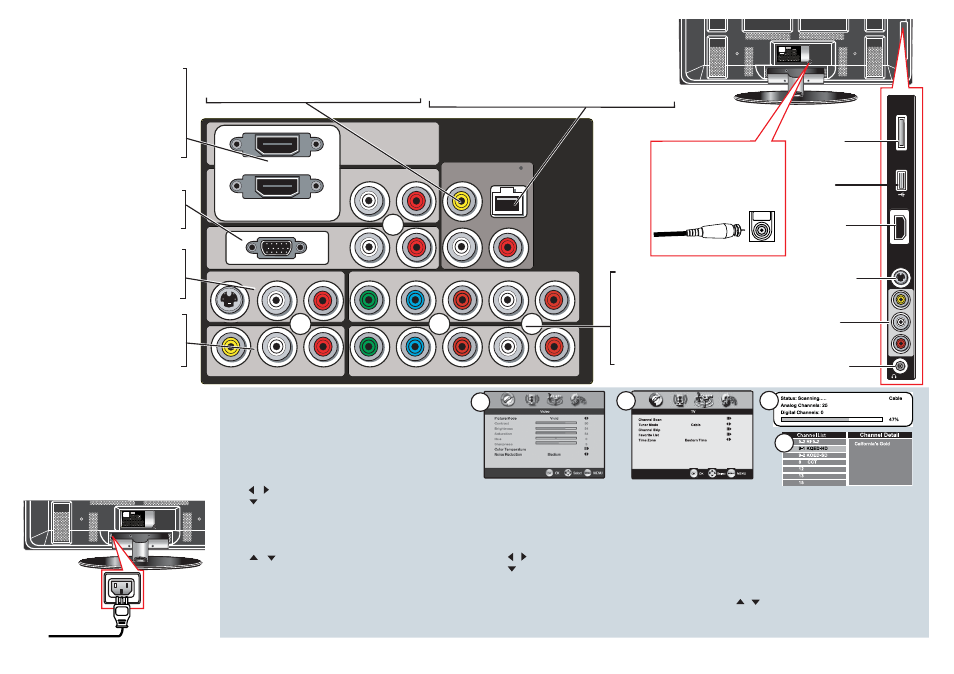

Step 3 Connecting your components / Paso 3 Conexión de sus componentes
Connect your components using the diagram below as a guide. Press the INPUT button on your remote control to switch between components.
Conecte sus componentes usando el diagrama a continuación como una guía. Presione el botón INPUT (Entrada) en el control remoto.
PC/VGA input /Entrada de PC/VGA
Connect to a computer's VGA and audio ports.
Conecte a los puertos de VGA y audio de una
computadora.
HDMI input / Entrada de HDMI
Connect a DVD player or set-top box with an HDMI
port (audio cable not required). If using an HDMI-DVI
cable, you must also connect an audio cable.
Conecte un reproductor de DVD o una caja
decodificadora con un puerto de HDMI
(no se necesita un cable de audio).
Si usa un cable HDMI-DVI, también tendrá
que conectar un cable de audio.
Audio output / Salida de audio
Connect a stereo with L/R analog or digital optical audio to listen to
your TV over an external stereo or home theater system. / Conecte un equipo
estéreo con audio analógico Izq./Der. o audio digital óptico, para escuchar el
sonido de su televisor en un equipo estéreo externo o un sistema de cine en casa.
S-Video 1 input / Entrada de S-Video 1
Connect a DVD player, VCR, or other component with
S-video and L/R analog audio. / Conecte un
reproductor de DVD, VCR u otro componente con
S-Video y audio analógico Izq./Der.
Component video input 1 and 2 /
Entrada 1 y 2 de video de componentes
Connect a DVD player, set-top box, or other
component with component
(YPbPr) video and L/R analog audio.
Conecte un reproductor de DVD, una caja
decodificadora u otro componente con video
de componentes (YPbPr) y audio
analógico Izquierdo/Derecho.
Distributed by Best Buy Purchasing, LLC 7601 Penn Avenue South, Richfield, MN USA 55423-3645 www.insignia-products.com 877-467-4289
Step 5 Scan for channels
NOTE : You must connect an antenna or cable before proceeding with this step.
Channel scan creates a list of receivable channels for the
current input (antenna or cable).
You need to run channel scan for each RF input to create a
list of available channels from both inputs.
To scan for receivable channels:
1 Press MENU. The Setup menu opens.
2 Press or to select the TV menu icon.The TV Menu opens.
3 Press to select Channel Scan, then press OK.
Channel Scan automatically creates a list of receivable channels.
Press MENU at any time to interrupt the memorization process
(the list will not be created if the scan is interrupted).
4 Press OK to display the received channel list, then
press or to select a channel.
5 Press OK to show the channel detail information. For digital main
channels, which might include many subchannels (for example 9-1 or 9-2)
that show programs at the same time, press
•
with 0-9 buttons to select
digital channel (for example, 9.1).
VIDEO 1 input / Entrada de Video 1
Connects to the composite VIDEO and AUDIO(L/R)
output jacks on external video equipment.
Conecta a las tomas de salida compuesta de VIDEO
y AUDIO (Izq./Der.) en el equipo de video externo.
Video output / Salida de video
Connects to the composite VIDEO and AUDIO (L/R) input jacks on
external video equipment. / Conecta a las tomas de entrada compuesta
de VIDEO y AUDIO (Izq./Der.) en el equipo de video externo.
1 2 3
5
L
R
S-VIDEO2 IN
HDMI3 IN
VIDEO2 IN
AUDIO
USB
CARD READER
Card reader
Lector de tarjetas
USB port
Puerto USB
HDMI input
Entrada de HDMI
S-Video2 input
Entrada de S-Video 2
VIDEO2 IN
ENTRADA de VIDEO 2
Headphones
Auriculares
Y
Y Pb Pr
Pb Pr
L R
R L PC IN
VIDEO L R
L R Y/C R L R R L
HDMI 2 IN HDMI 3 IN DIGITAL-AUDIO VIDEO OUTPUT
AV2 IN AV4 IN
AV3 IN AV5 IN
L VGA
Paso 5 Escaneo de los canales
NOTA : Tiene que conectar una antena o TV por cable antes de continuar con este paso. El escaneo de canales cree una lista de canales disponibles para
la entrada actual (antena o TV por cable). Necesite escanear los canales para cada entrada de RF para crear una lista de los canales disponibles para
ambos entradas.
Para escanear los canales disponibles:
1 Presione menú (MENU). Se abre el menú de configuración (Setup).
2 Presione o para seleccionar el icono del menú de TV. Se abrirá el menú de TV.
3 Presione para seleccionar Channel Scan (Escaneo de canales), y luego presione OK (Aceptar).El escaneo de canales (Channel Scan) cree
automáticamente una lista de los canales disponibles. Presione menú (MENU) en cualquier momento para interrumpir el proceso de
memorización (no se creará la lista si se interrumpe el escaneo).
4 Presione aceptar (OK) para mostrar la lista de los canales disponibles, y luego presione o para seleccionar un canal.
5 Presione aceptar (OK) para mostrar la información detallada sobre el canal. Para los canales digitales principales, que pueden incluir varios subcanales
( por ejemplo 9-1 ó 9-2) mostrando programas al mismo tiempo, presione
•
con los botones 0-9 para seleccionar los canales digitales (por ejemplo,9.1).
Antenna input / Entrada de antena
Connect an off-air (VHF/UHF) antenna
or analog cable to watch standard TV
programming. / Conecte una antena de
VHF/UHF o TV por cable analógico para ver
programación de TV estándar.
