INSTALLATIONSVORBEREITUNG - NEUBAU
Bei der Installation des H615W in eine Neubauwand sind folgende Anweisungen genau auszuführen.
1) Platzierung bestimmen
Legen Sie unter Hinzuziehung der Empfehlungen im Abschnitt „Lautsprecher-Platzierung“ fest, wo in der
Wand die Lautsprecher platziert werden sollen.
2) Einbau-Kit montieren
Die besten Ergebnisse bietet ein bei Ihrem MTX-Fachhändler erhältlicher RIK6W-Einbau-Kit von Mitek
Corp. Folgen Sie den dem Kit beiliegenden Anweisungen.
3) Die Stelle ist für GK-Platten bereit
Die Halterung RIK6W hat eine stabile Öffnung, um die herum ein Trockenbaumonteur eine Öffnung
schneiden kann, was eine perfekte Stelle für die Installation des H615W bietet.
INSTALLATION
SCHRITT 1
Verwenden Sie ein (preisgünstig im Fachhandel erhältliches) elektronisches Ortungsgerät oder eine
andere präzise Methode, um den Mittelpunkt zwischen zwei Ständerprofilen zu markieren. Tragen Sie
mit Hilfe der beiliegenden Schablone das Lochmuster an der Wand auf. Wenn Sie eine Wasserwaage
an die horizontalen oder vertikalen Richtlinien der Schablone halten, können Sie das Lochmuster gerade
anbringen.
SCHRITT 2
Verwenden Sie eine Pendel- oder Stichsäge oder ein sehr scharfes Gipskartonmesser und schneiden Sie
dem Muster folgend ein Loch in die Wand.
SCHRITT 3
Verlegen Sie Lautsprecherkabel zur Soundquelle. Sie können zur Verkabelung verschiedene Methoden
verwenden, je nach Bauweise des Raums oder Gebäudes. Wenn Sie an der Soundquelle eine
Lautsprecher-Terminalplatte anbringen, dann sieht das sehr professionell aus. Lassen Sie an der
Lautsprecherseite genügend freies Kabel (20 bis 25 cm), um den Anschluss abzuschließen.
FÉLICITATIONS
Nous vous remercions d’avoir choisi des enceintes murales encastrables MTX. Correctement installées
et utilisées, ces enceintes vous donneront satisfaction pendant de longues années. Pour effectuer une
bonne installation, il est important de respecter strictement chaque étape de ce guide.
CARACTÉRISTIQUES H615W
Réponse en fréquence 50 Hz à 20 kHz
+/- 3 dB
Puissance admissible 40 W eff.
80 W crête dynamique
Sensibilité (2,83 V / 1 m) 86 dB
Diamètre haut-parleur de graves 6-1/2”
Haut-parleur d’aigus Polycarbonate 13 mm
Dôme équilibré
Profondeur de montage 3-1/16” (78 mm)
Dimensions écran acoustique 12” H x 8-5/8” L
(305 mm x 219 mm)
Dimensions de découpe 10-3/4” H x 7-3/8” L
(273 mm x 187 mm)
PEINTURE DES ENCEINTES MURALES ENCASTRABLES MTX
Les enceintes murales encastrables MTX ont été conçues pour recevoir tout type de peinture intérieure
ou extérieure. L’application au pistolet ou au rouleau donne en général d’excellents résultats. Un écran
permettant la protection lors de la peinture est fourni avec toutes les enceintes murales encastrables
MTX. Pour peindre les grilles, commencez par retirer avec précaution la toile acoustique de l’arrière de
la grille. Une fois la peinture sèche, remettez la toile derrière la grille.
PLACEMENT DES ENCEINTES
Les enceintes murales encastrables MTX ont été conçues pour s’intégrer à tout décor intérieur. Elles
peuvent être installées pratiquement partout où un montage encastré est possible. Toutefois, certaines
précautions doivent être prises pour optimiser les performances acoustiques. Pour obtenir la meilleure
reproduction stéréo, il faut placer les deux enceintes à égale distance de la position d’écoute et les
écarter de façon à ce qu’elles forment avec l’auditeur un triangle équilatéral (les trois côtés de la même
longueur).
Il est conseillé de placer les enceintes de façon à ce que les haut-parleurs d’aigus soient le plus près
possible du niveau de l’oreille d’un auditeur assis, afin d’offrir la meilleure image stéréo. En outre, les
enceintes doivent être placées de façon à ce que les haut-parleurs d’aigus, décalés par rapport à l’axe
vertical, soient du côté intérieur des enceintes. Autrement dit, l’enceinte gauche et l’enceinte droite doivent
chacune avoir leur haut-parleur d’aigus le plus près possible du centre de la pièce. Voir la figure 1.

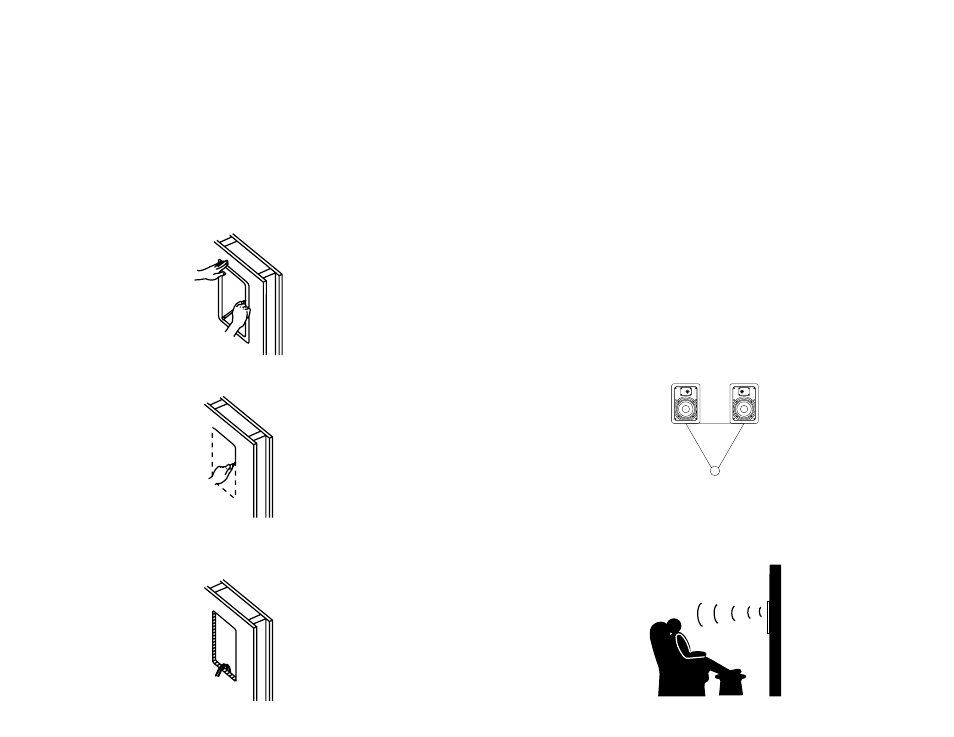

Auditeur
Figure 1
