40

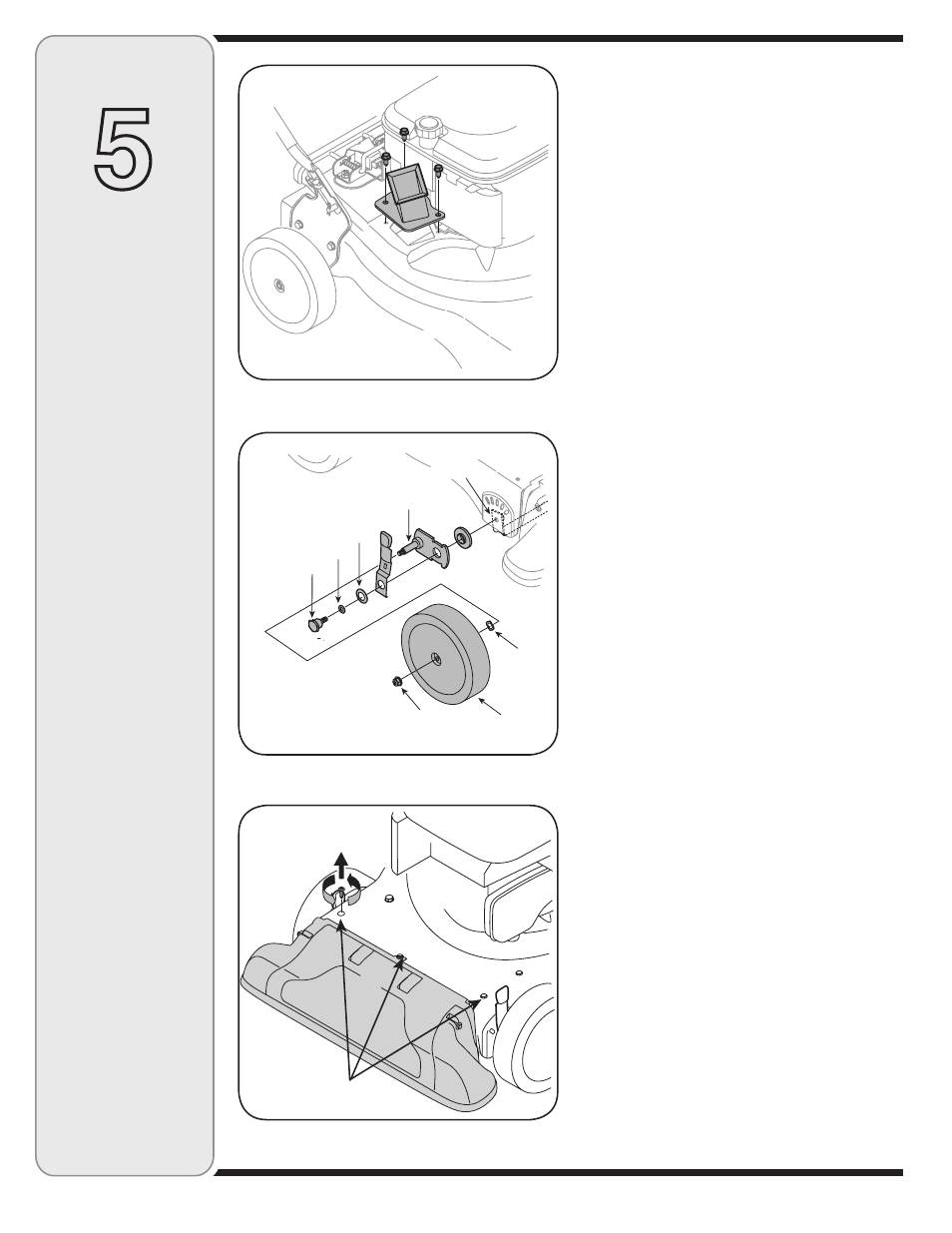

Figura 5-3
Figura 5-4
Figura 5-5
AFILADO O REEMPLAZO DE LAS
HOJAS DE LA CORTADORA
NOTA: cuando incline la unidad, vacíe el depósito de
combustible y aceite, y mantenga el lado de la bujía hacia
arriba.
Desconecte el cable de la bujía y póngalo de
manera que haga masa contra el poste de
retención.
Retire el montaje de la bolsa o el canal de soplado
(de ser equipado).
Ajuste los tres tornillos de cabeza hexagonal que
sostienen el canal de la cortadora a la caja superior.
Vea la figura 5-3.
Saque las tuercas de seguridad de brida, las ruedas
delanteras y las arandelas ondulatorias que van
unidas a los montajes del brazo giratorio. Vea la
figura 5-4.
Saque los tornillos con reborde, las arandelas de
arrastre y las arandelas de campana que pasan
por los brazos giratorios hasta la traba de sostén
delantera. La traba de sostén delantera y la tuerca
de seguridad pueden quitarse en este momento
también.
Saque los tres tornillos de la caja superior que
ajustan la cubierta del pico. Vea la figura 5-5. 1.
2.
3.
4.
5.
6.
5
Mantenimiento
de la
Aspiradora
Para Patios
Montaje del brazo giratorio
Arandela de campana
Arandela de arrastre
Arandela
ondulatoria
Rueda
Tuerca de
seguridad
Tornillo con reborde
Traba de sostén delantera y
tuerca de seguridad
