17 16
3-2. CONVERSION EN SOUFFLEUR
1. Pour convertir cette unité d’aspirateur en souffleur,
retirer les tubes d’aspiration et remettre le couvercle
du carter en position “fermé” (Fig. 3-2A & Fig. 3-2B)
2. Pour sortir le tube souffleur, il vous suffit d’appuyer
sur le bouton rouge (C) et le tube souffleur sortira.
(Fig. 3-2C)
3. Tirez le bube souffleur (B) depuis (C) jusqu’à ce quil
soit engagé. (Fig. 3-2D)
4. Attacher les tubes de souffleur à l’appareil en y
insérant la plus grande partie dans la sortie du souf-
fleur jusqu’à ce qu’ils tiennent fermement en place.
(Fig. 3-2E)

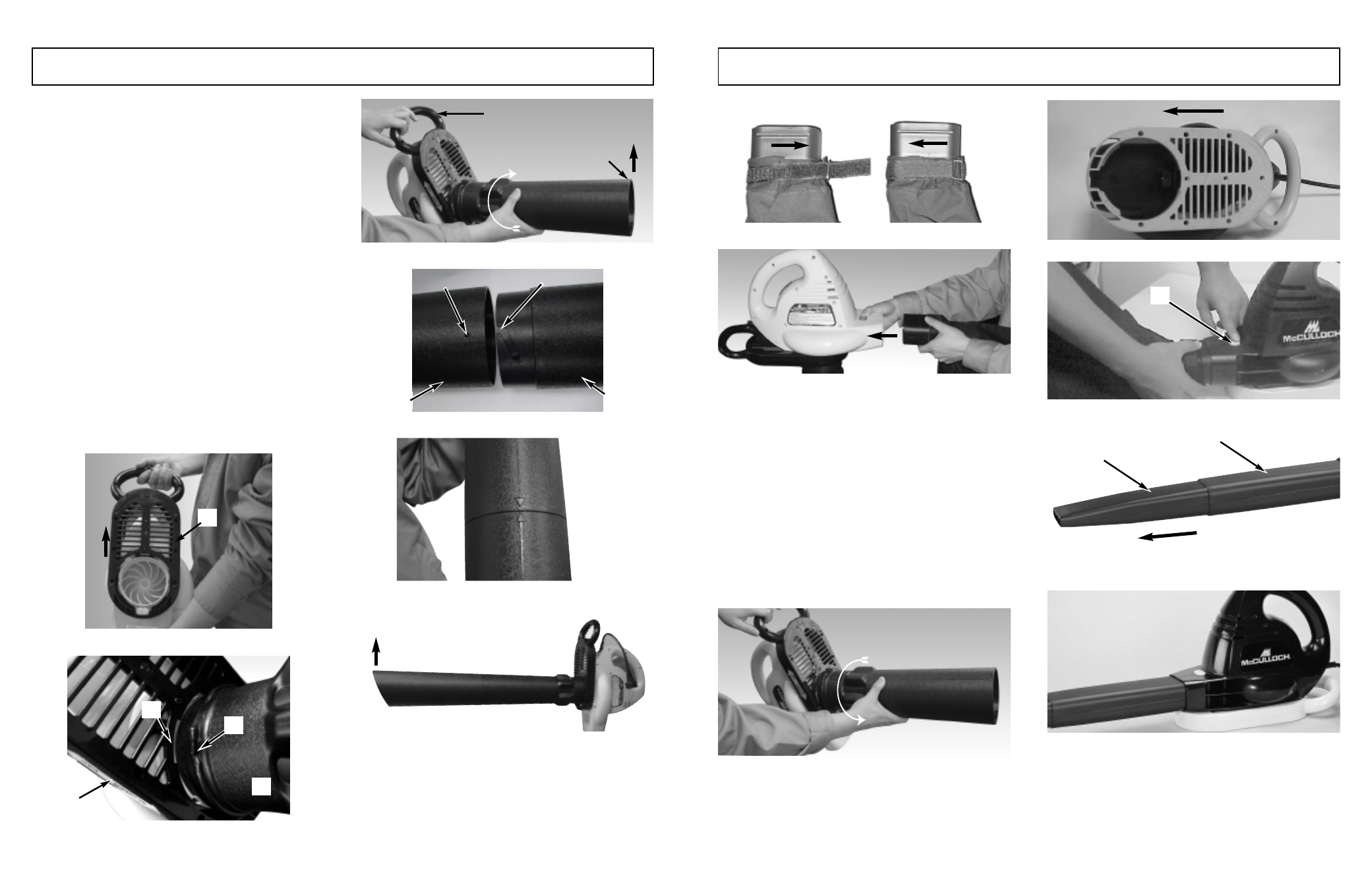

3 - INSTRUCTIONS POUR MONTAGE
3-2C
Déballer le souffleur et l’examiner soigneusement pour
vérifier qu;il n’est pas endommagé. Aucun outil n’est
nécessaire pour le montage. Lire attentivement le manuel
de l’utilisateur avant de monter ou d’utiliser l’appareil.
3-1. L’ASSEMBLAGE DE L’ASPIRATEUR
Vérifiez que l'unité est bien débranchée de la prise
électrique.
1.
Tirez sur l'ensemble coulissant aspirateur/souffleur
(A) au sommet. (Fig. 3-1A)
2. Insérez le tube d'aspiration I (B) dans unité (C).
Alignez les taquets (D) sur le tube d'aspiration I (B)
avec les fentes (E) pratiquées dans le capot (Fig. 3-
1B), et faites tourner dans le sens des aiguilles d'une
montre de sorte que la marque avec la flèche (F) soit
du côté de la poignée auxiliaire (G). (Fig. 3-1C)
3. Alignez les fentes (K) sur le tube d'aspiration II (L)
avec l'orifice de verrouillage (M) du tube d'aspiration I
(N) (Fig. 3-1D) puis connectez les 2 tubes jusqu'à ce
que les deux fleches soient alignees. (Fig. 3-1E)
REMARQUE : La buse d'aspiration doit etre assemblée
orientee vers le haut. (Fig. 3-1F)
4. Fixez le sachet d’aspiration sur l’adaptateur de sachet
d’aspiration.. (Fig. 3-1G)
5. Insérer l’adapteur de sac dans le moteur. (Fig. 3-1H)
3-1C
F
3 - INSTRUCTIONS POUR MONTAGE
3-2B
3-2D
G
3-1D
K M
N L
3-1E
3-1F
3-1A
A
3-1B
D
E
C
B
3-1G
3-1H
3-2A
3-2E
A
C
B
