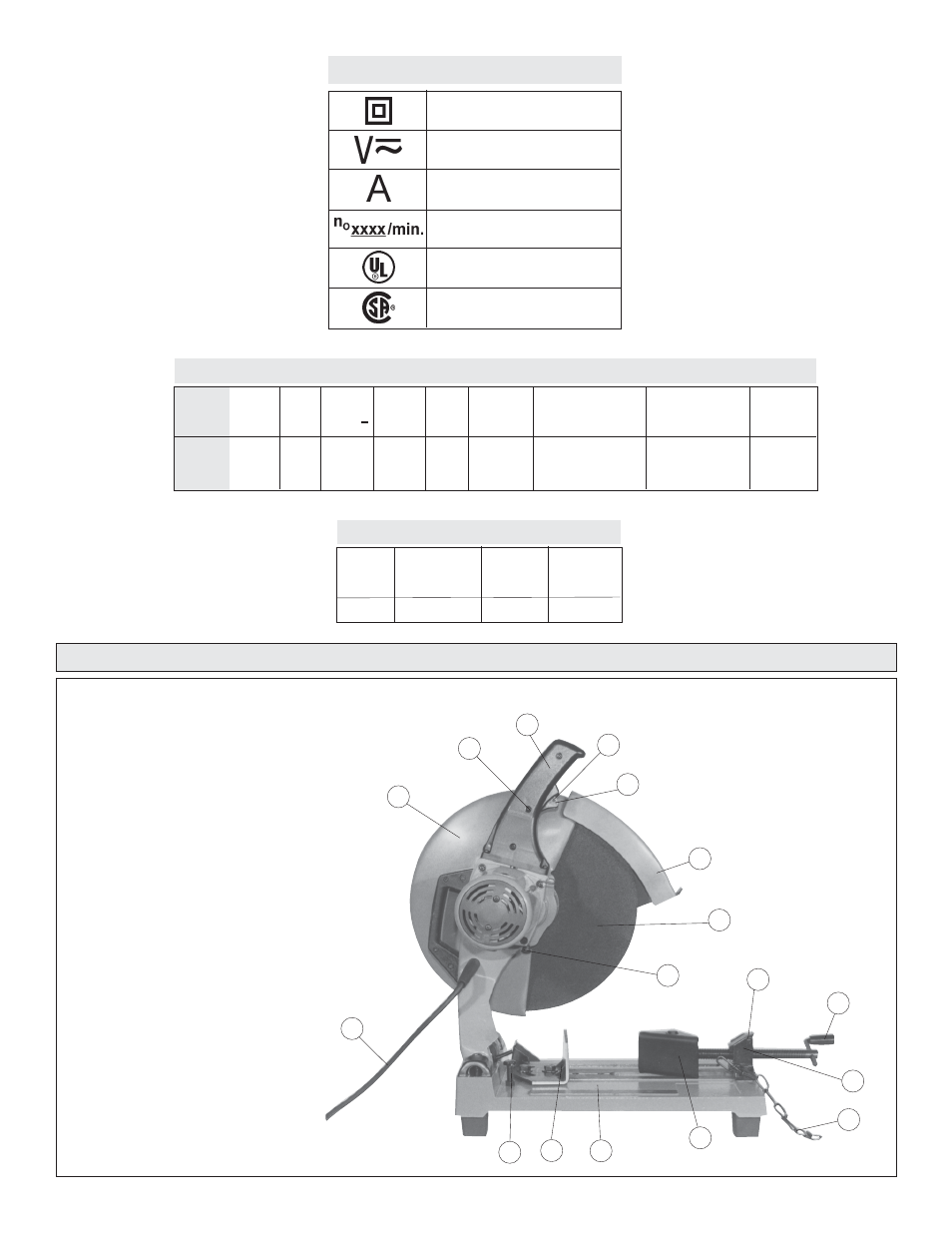

DESCRIPIÓN FUNCIONAL
1.
Guarda (estacionario)
2.
Botón-seguro
3.
Empuñadura
4.
Orificio del gatillo (para trabar la
herramienta en « off »)
5.
Interruptor de gatillo
6.
Guarda (movible)
7.
Disco abrasivo de corte
8.
Seguro para trabar la flecha
(localizado entre la empuñadura y la
guarda)
9.
Palanca de liberación rápida
10. Palanca de la pinza
11. Pinza sujetadora
12. Cadena para sujetar hacia abajo
13. Plato de la pinza
14. Mesa
15. Tope
16. Perno de ajuste de profundidad
17. Cable eléctrico
Catálogo
No.
6176-20
Tamaño
del
Disco
35,6 cm
Capacidades de la sierra tronzadora
r p m
3 900
Entrada
de flecha
25,4 mm
Amp-
erios
15
Máxima
potencia
en HP
3,2
Volts
ca/cd~
120
Material
rectangular
92,1 mm x 203 mm
(Atado de pernos
de acero)
Tubos cuadr
ados
127 mm x 127 mm
Diámetro
exterior
del tubo
127 mm
Doble aislamiento
Simbología
Asociación de Normas
Canadiense
Underwriters Laboratories, Inc.
Volts corriente alterna/
corriente directa
No de revoluciones de carga
por minuto (RPM)
Amperios
Tamaño
del
Disco
35,6 cm
Revoluciones
por
minuto
4 365
Grosor
del Disco
2,4 mm
Entrada
d e
Flecha
25,4 mm
Capacidades de la sierra tronzadora
5
6
7
13
14
2
3
4
8
9
10
11
12
15
16
17
1
