MANUEL D’UTILISATION
SPÉCIFICATIONS
Puissance Calorifique Kcal
8 800
17 500
25 000
38 000
Combustible
Ne se servir que de kérosène ou de fioul no. 1
Capacité Du Reservoir Fuel (L.)
11,4
18,9
34
51,1
Consommation Fuel L/H
1,1
1,97
3,0
4,1
Tension-V (Courant Monophasé)
230
230
230
230
Cycle
50
50
50
50
Ampérage
0,8
1,0
1,2
1,2
Débit D’air-m
3
/M
4,0
6,4
12
14,2
Régime Moteur Tr/mn
1425
2850
2850
2850

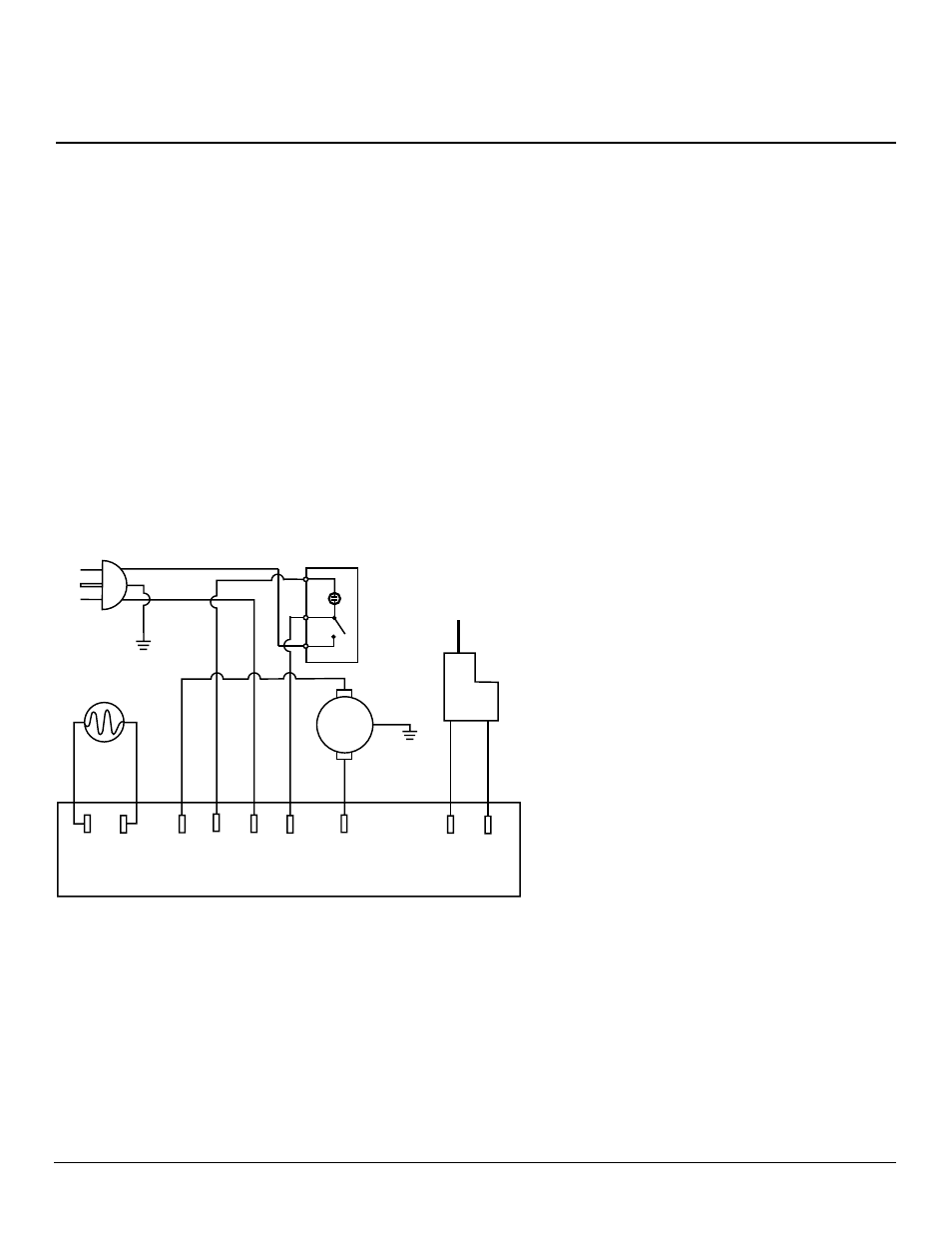

SCHÉMAS ÉLECTRIQUES
(7)
(2)
(1)
(8)
(3)
(4)
(6)
(N)
(5)
1a
1
1b
Prise de courant
230 V/50 Hz
Commande d allumage
Vert-Jaune
Vert-Jaune
Allumeur
Cellule
Blanc
Blanc
Rouge
Marron
Marron
Bleu
Bleu
Bleu
Bleu
Interrupteur
MARCHE/ARR T
Noir
Noir
Moteur
