Polish

PODŁĄCZENIE MONITORA

Aby podłączyć monitor miroTD590, należy wykonać następujące
czynności:

1. Przed podłączeniem kabli monitora należy upewnić się, że

wyłączone są zarówno monitor, jak i komputer.

2. Prosimy podłączyć końcówkę 15 pinowego kabla sygnałowego

do analogowego wejścia video monitora oraz do wejścia video
karty graficznej komputera. W przypadku komputerów Apple
Macintosh może być wymagana specjalna przejściówka. Należy
dokręcić dwie śrubki wzmacniające połączenie końcówki kabla i
złącza karty graficznej oraz monitora miroTD590.

3. Podłączyć sieciowy kabel zasilający do monitora miroTD590 oraz

do gniazdka w ścianie.

4. Włączyć komputer a następnie monitor miroTD590.

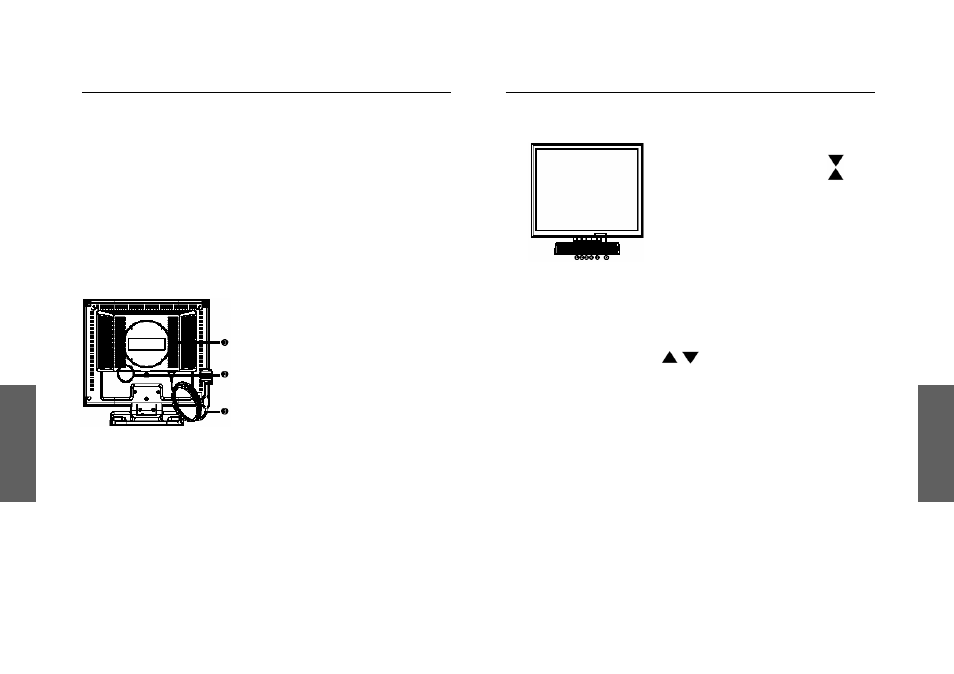

1. zgodny ze standardem VESA (możliwość montażu na ścianie
zestaw montażowy sprzedawany oddzielnie)
2. gniazdo

wtyczkowe

3. kabel

sygnałowy

PRZYCISKI KONTROLNE

Przyciski na panelu czołowym monitora

przycisk MENU(1)
przycisk WYBIERZ (SELECT)
przycisk WYBIERZ (SELECT)
przycisk AUTO (2)
wskaźnik zasilania (3)
włącznik zasilania (4)

Opis przycisków:

1.: przycisk MENU
Służy do włączenia menu oraz aktywacji podświetlanych pozycji.

przyciski WYBIERZ (SELECT)
Służą do wyboru pożądanych pozycji w menu OSD oraz zwiększania lub
zmniejszania natężenia wybranych parametrów

2.: przycisk AUTO
Naciśnięcie przycisku AUTO przez 2 sekundy powoduje dostrojenie
obrazu do najlepszych ustawień VEGA.
Aby mieć pewność, że obraz będzie ustawiony optymalnie należy
nacisnąć ten przycisk przez 2 sekundy.
W niektórych przypadkach obraz może wymagać dalszego dostrojenia.

3.: wskaźnik zasilania (LED)
Podczas normalnego trybu pracy dioda świeci na zielono, kiedy monitor
jest w stanie uśpienia (OFF) dioda świeci na pomarańczowo, w czasie
pracy w trybie „saving mode” dioda miga na pomarańczowo.

4.: włącznik zasilania
Służy do włączania i wyłączania monitora
