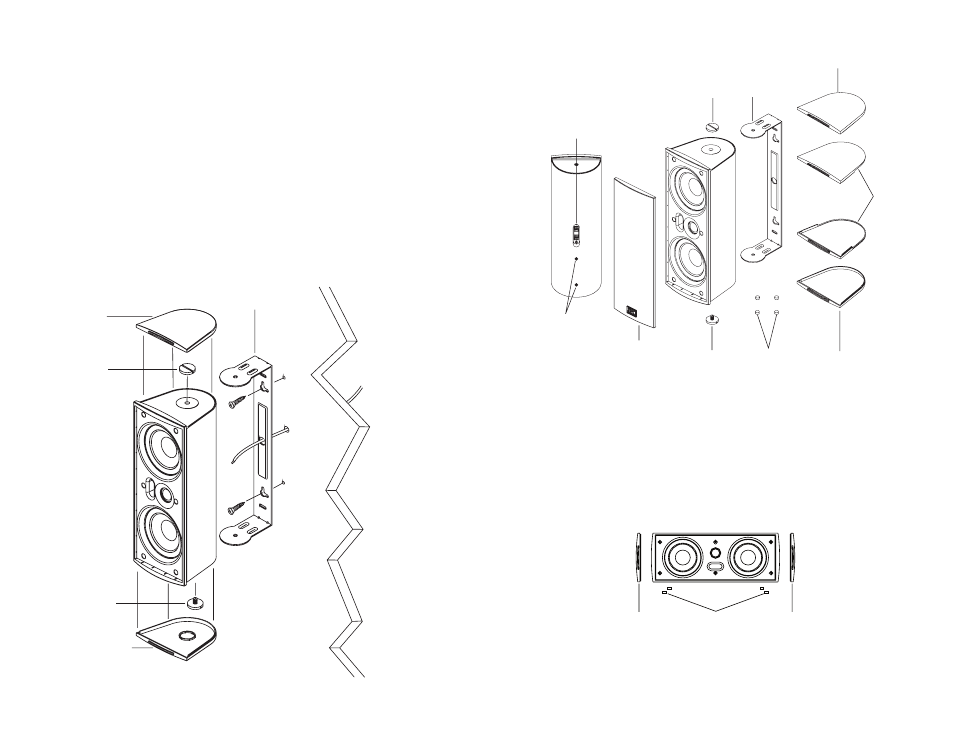

MPP PARTS GUIDE

A

B

6

7

5

3

8

2

3

4

7

1

1. Input Terminals

5. Self Adhesive Cabinet Feet

2. Threaded Inserts

6. B-Type Bracket Mount End Cap

3. Brass Thumb Screws

7. A-Type Standard End Cap

4. Aluminum Bracket

8. Grille

MPP CONFIGURATION GUIDE

Center Channel

Remove the B-Type end caps, brass thumb screws and aluminum mounting bracket. Replace the brass
thumb screws in each end of the cabinet and snap A-Type end caps into place. Then simply place the
self adhesive cabinet feet in the appropriate locations to protect the MPP cabinet and whatever surface
that it will sit on.

Montage sur support

1. Retirez les enjoliveurs de type B, les vis moletées en laiton et le support de montage en aluminium.
2. Maintenez-le contre la surface de montage voulue. Veillez à laisser assez de place pour permettre le

serrage des vis moletées en laiton et la mise en place des enjoliveurs de type B.

Remarque : L’enceinte MPP peut être montée horizontalement ou verticalement, mais le type de

conception MTM utilisé pour cette enceinte répartit mieux le son dans toute la zone d’écoute avec

un montage vertical.

3. À l’aide d’un niveau à bulle ou d’un mètre à ruban, vérifiez que le support est d’équerre par rapport aux

surfaces proches.
4. Marquez les emplacements des trous de vis de montage du support.
5. Percez des trous-guides (si nécessaire) dans la surface de montage.
6. Faites passer le câble de l’enceinte par le trou central du support.
7. Fixez le support à la surface de montage.

Remarque : Les poids approximatifs des enceintes MPP sont les suivants : MPP410 – 1,4 kg ;

MPP420 – 2,0 kg ; MPP520 – 2,5 kg. Utilisez exclusivement des accessoires pouvant soutenir de

telles charges.

8. Glissez l’enceinte dans le support de montage et fixez-la à l’aide des deux vis moletées en laiton.
9. Réglez l’enceinte suivant l’orientation voulue et serrez les vis moletées.
10. Fixez les enjoliveurs de type B en insérant leur languette de montage dans l’encoche placée à l’arrière

de l’écran acoustique de l’enceinte. Puis enfoncez l’enjoliveur sur la vis moletée en laiton.

A-Type

Cap

A-Type

Cap

Self adhesive

Cabinet Feet

enjoliveur

type B

enjoliveur

type A

Vis moletées

en laiton

Support en

aluminium

Vis moletées

en laiton

2

13
