DESCRIPCION FUNCIONAL
Con doble aislamiento
Simbología
Canadian Standards
Association
Underwriters Laboratories,
Inc.
Volts de corriente continua y
alterna
Profundidad
de Corte a 45°
Diam. de
Disco
Cat.
No.
6390-20
6394
Profundidad
de Corte a 90°
Entrada
Disco
RPM sin
Carga
5 800
5 800
Especificaciones
Revoluciones por minuto (RPM)
Amperios
Volts
120 ca/cd
120 ca solo
7
11
5
4
19
18
17
15
20
14
13
12
1
21
22
Cat. No. 6394
2
3
9
6
16
10
8
Volts de corriente alterna

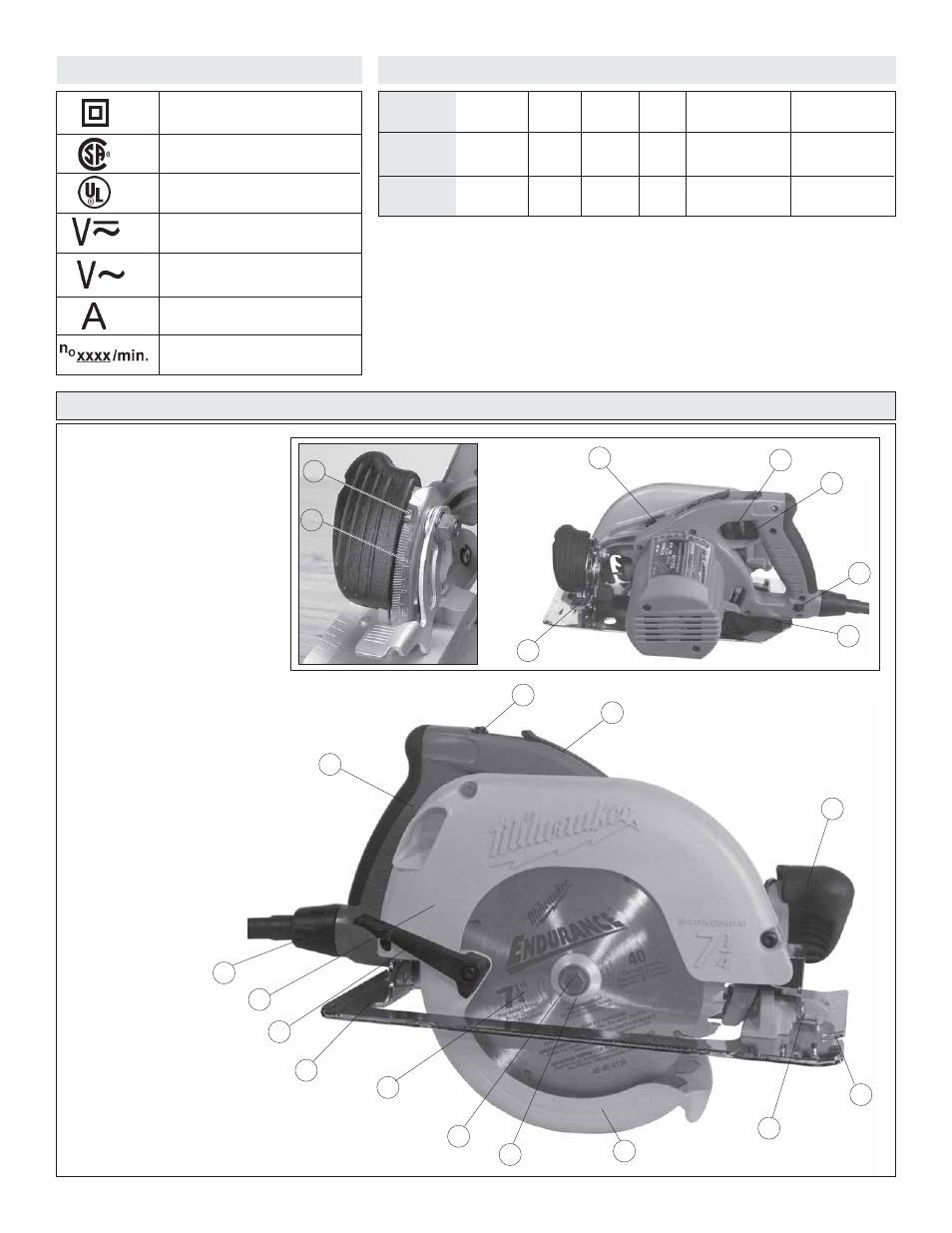

1. Empuñadura Tilt-Lok™
(inclinable-fijable)
2. Botón de liberación de la
palanca de la empuñadura
3. Palanca de liberación
de la empuñadura
4. Escala de bisel
5. Indicador de bisel
6. Palanca de ajuste de bisel
7. Botón inmovilizador del vástago
8. Medidor de ajuste de
profundidad (no se ilustra)
9. Gatillo
10. Botón de liberación del cable
(Cat. No. 6394 solo.)
11. Palanca de ajuste de profundidad
12. Empuñadura frontal
13. Línea de visión
14. Muesca de linea de corte
15. Guarda inferior
16. Brida de la cuchilla
17. Tuerca del disco
18. Disco de corte
19. Zapata
20 Palanca de la
guarda Inferior
21. Guarda superior
22. Cable Positive-Lok ®
(Cat. No. 6394 solo.)
184mm
7-1/4"
184 mm
(7-1/4")
16mm
(5/8")
16mm
(5/8")
0 hasta 59mm
(0 hasta 2-15/32)
0 hasta 59mm
(0 hasta 2-15/32)
0 hasta 46 mm
(0 hasta 1-13/16")
0 hasta 46 mm
(0 hasta 1-13/16")
