. TAPE OUT
メインミックスを出力するアンバランス
RCA 端子です。
PA での再生と同時にレコーディングを行う場合などに、と
ても便利です。レコーダーのインプットなどに接続してく
ださい（
19 ページの MAIN MIX [29] 参照）。
モノアウト：この端子からテープデッキその他へモノ信
号を出力する場合、
RCA の Y 字型ケーブルを用いて単純
に左右の信号をミックスします。ただし、
802-VLZ3 の他
のアウトプットでは、この方法をとらないでください。
15
. AUX SEND
TRS 1/4 インチの端子です（バランスまたはアンバラン
ス）
。一般的に、ステージモニター（
Aux は PRE に設定）
や外部エフェクトプロセッサー（
Aux は POST に設定）に
接続します。
AUX SEND
[28] ノブを持ち上げると、各チャンネルのシ
グナルが分岐してここから出力されます。絶妙なバランス
でステージモニターをセットアップしたり、複数チャンネ
ルを外部エフェクトプロセッサーに送ることができます。
Aux センドについては 18 ページをご参照ください。
16
. MAIN OUT
（
1
/
4インチ）
メインミックスを「外の世界へ」送り出す
1/4 インチ
TRS 端子です（バランスまたはアンバランス）。アンプや
パワードスピーカーに接続してください（この端子の代わ
りに
XLR MAIN
[17] を使用しても構いません）。
このアウトプットとバランスインプットを接続するに
は、以下のような
1/4 インチ TRS （チップリングスリーブ）
フォーンプラグを使用します：
チップ
= ＋（ホット）
リング
= −（コールド）
スリーブ
= グラウンド
レコーディングや
PA の現場では、アンバランスの接続
も多用されています。このアウトプットをアンバランスの
インプットに接続する場合には、以下のような
1/4 インチ
TS（チップスリーブ）フォーンプラグをご使用ください：
チップ
= ＋（ホット）
スリーブ
= グラウンド
17
. MAIN OUT
（
XLR
）
アンプやパワードスピーカーのバランスラインレベルの
インプットにメインミックスを送信するために使用する端
子です。
XLR メインアウトはローインピーダンスで完全にバラン
スの出力です。他のアウトプットに比べ
6 dB レベルが高く
なっています。
18
. MAIN OUTPUT LEVEL
スイッチ
このスイッチを押し込むとバランス
XLR メインアウト
プットの出力レベルが抑制され、例えば、他のミキサーの
マイク入力に接続することが可能になります（この出力は
48V のファンタム電源を供給するインプットにも安全に接
続できます）
。
19

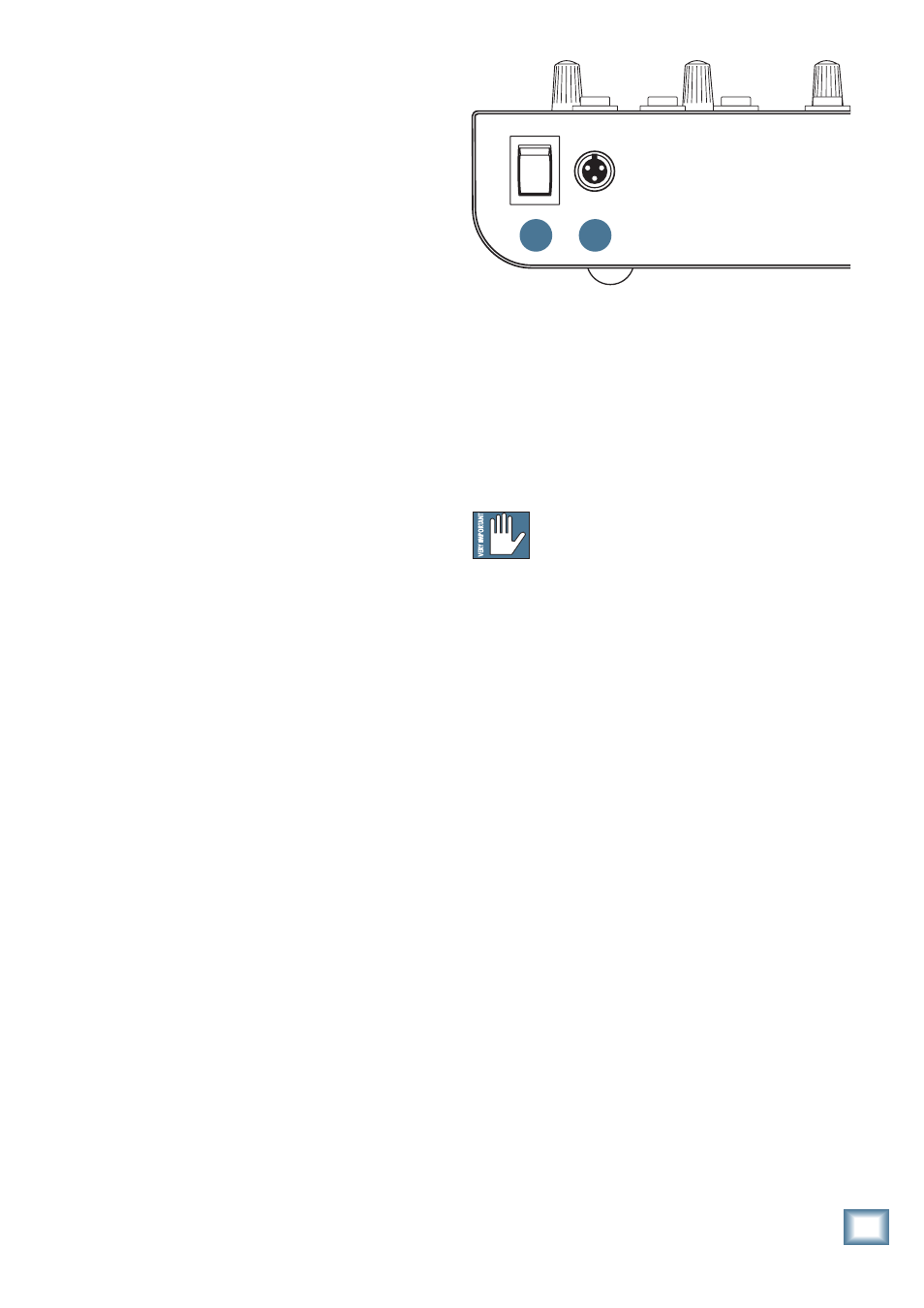

. POWER
コネクタ
ミキサーに付属の
AC アダプタのコネクタを接続します。
必ず付属のもの、もしくは
Mackie に適合性を認
められたものをご使用ください。
20
. POWER
スイッチ
ミキサーを適切な
AC コンセントに接続し、このロッカー
式スイッチの上側を押し込むとミキサーの電源がオンとな
り、トップパネルの
POWER
LED [39] が誇らしげに点灯し
ます。
ミキサーをオフにするには、このスイッチの下側を押し
込みます。ただ、電源を落としても問題がないことをあら
かじめご確認ください。
一般的なルールですが、使用する機材に電源を投入する
際には、パワーアンプまたはパワードスピーカーをオンに
する前に、まずミキサーをオンにします。電源を落とす場
合、ミキサーを最後にオフにしてください。これにより、
オンオフによるノイズがスピーカーから流れる危険性を排
除することができます。
