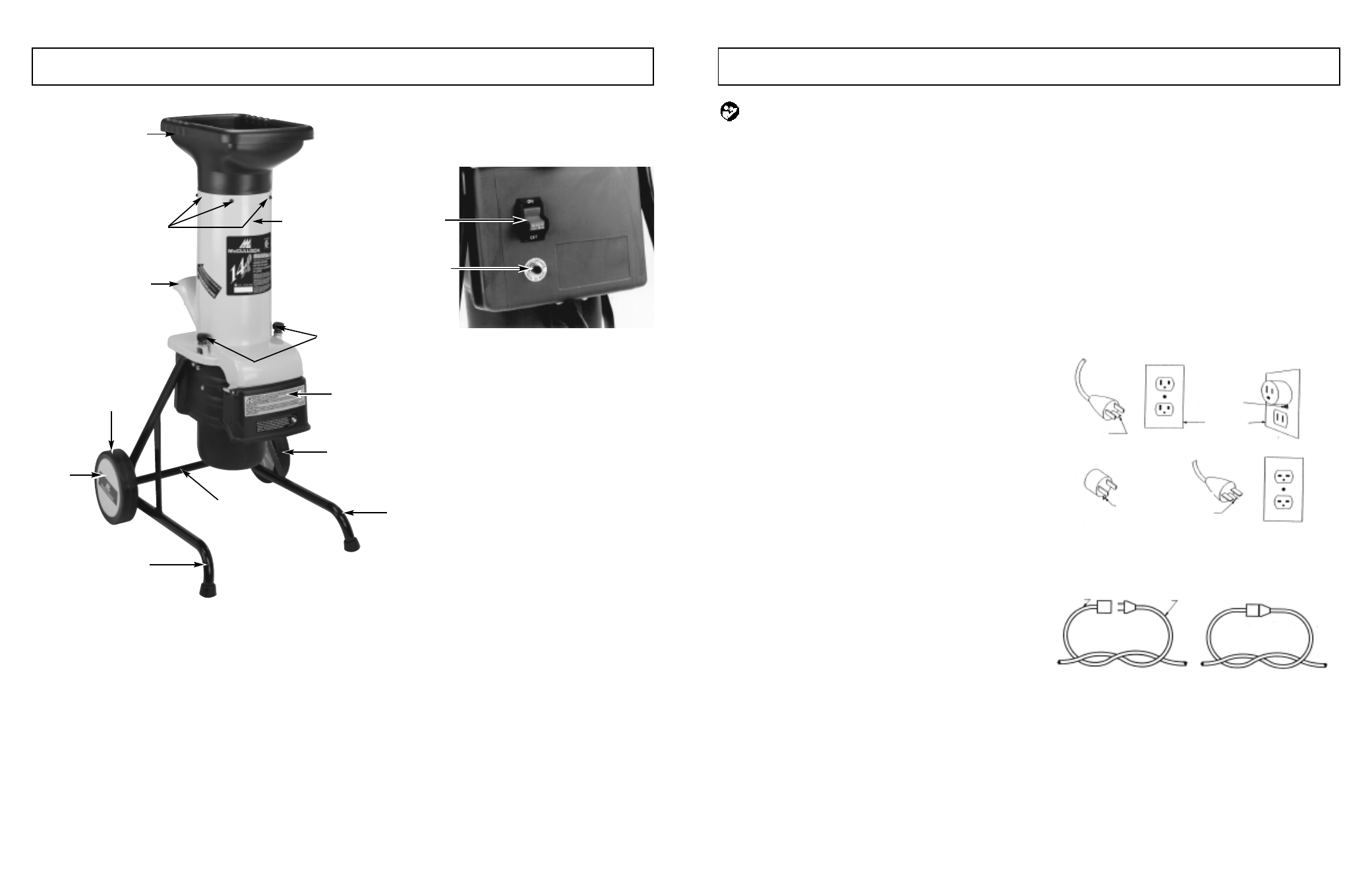

1 - GENERALITES
Sautoir du Haut
CARACTERISTIQUES
Entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120V~, 60Hz, 14 Amp
Vitesse sans charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3300 RPM
Taille du sautoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13.4”x8.5”x7.9” (340x215x200mm)
Miamètre maximal de coupage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1/2” (38mm)
Taille de roue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7” (180m)
Poids Net . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78.3 Lbs. (35.6 Kg)
Interrupteur
Marche/Arrêt
Interrupteur de Protection
de Surcharge
Descentes
Latérales
Vis de Sûreté du
Sautoir du Haut
Roues (L)
Roues (R)
Pied (R)
Pied (L)
Roue
Couvre
Axe
Chute de Décharge
Molettes de
l'ensemble capot
supérieur
2 - MEASURES DE SECURITE
LIRE ET CONSERVER CES
INSTRUCTIONS
Lorsque vous utilisez l'équipement, des précautions de base
doivent toujours être suivies pour assurer une sécurité maxi-
male et des performances optimales. Lisez ce manuel avant
d'assembler et de faire fonctionner cette déchiqueteuse. Ne
pas respecter les instructions peut aboutir à une électrocu-
tion, des brûlures, un incendie, ou des blessures person-
nelles.
AVERTISSEMENT
2-1. POUR RÉDUIRE LES RISQUES DE
BRÛLURES, D'INCENDIE, DE SEC-
OUSSES ÉLECTRIQUES OU DE
BLESSURES :
1. RESPECTER TOUTES LES MESURES DE
SÉCURITÉ incluses dans ce manuel avant et durant
l'opération de cette tondeuse.
2. POUR RÉDUIRE LES RISQUES DE SECOUSSES
ÉLECTRIQUES, cette tondeuse doit etre reliée au
sol. Elle est équipée avec un cordon électrique ayant
un conducteur de mise à terre de l'équipement ainsi
qu'une fiche de terre pour réduire tout risque d'élec-
trocution. Branchez-la dans une prise appropriée
installee et mise à terre selon les instructions des
codes et ordonnancees locaux.
DANGER: Toute connexion incorrecte du conducteur
de mise à terre de l’équipement risque de provoquer
une électrocution en cas de dysfonctionnement.
Contactez un électricien qualifié si vous n'êtes pas sur
de votre prise domestique. Ne modifiez jamais la fiche
forunie avec la tondeuse.
3. INSPECTER L'APPAREIL À LA RECHERCHE DE
DOMMAGES qu'auraient pu subir le carter, le cordon
électrique ou à la fiche. Toutes les fixations doivent
être bien serrées. Ne pas utiliser l'appareil si la
gâchette ne permet pas de l'arrêter adéquatement.
Ne jamais utiliser l'appareil si le cordon électrique ou
la fiche est endommagé, si le moteur ou le coupe-
herbe lui-même ne fonctionne pas correctement ou
s'il est tombé, s'il a été endommagé, laissé à l'ex-
térieur ou plongé dans l'eau. Ne pas utiliser l'appareil
si les trous de ventilation sont bouchés. Toujours
enlever les débris qui risqueraient de limiter la circula-
tion de l'air par les trous de ventilation. Remplacer les
pièces endommagées qui sont ébréchées, cassées
ou qui ont été endommagées d'une manière ou d'une
autre et qui risqueraient d'être projetées et causer de
graves blessures. Ce produit possède une double iso-
lation - il n'y a aucune partie réparable à l'intérieur.
4. INSTRUCTIONS DE MISE À LA MASSE Cet outil
doit être mis à la masse lors de son utilisation afin de
réduire tout risque d’électrocution pour l’utilisateur.
L’outil est équipé d’un cordon électrique à 3 conduc-
teurs et d’une prise à 3 broches avec masse afin de
s’adapter au réceptacle de masse adéquate. Si votre
appareil est destinéà être utilisésous une tension
inférieur à 150 volts, il possède une prise comme celle
illustrée dans le schéma A de la figure 2-1A. S’il est
destiné à être utilisé sous 150 ou 250 volts, il possède
une prise comme illustré dans le schéma D Fig. 2-1A.
Un adaptateur, schéma B et C, est disponible pour
brancher les prises femelles à broches comme illustré
sur le schéma 2-1A. Les oreilles rigides, poignées ou
autres de couleur verte, doivent être connectées à
une masse permanente, telle qu’un boîtier de prise
avec une prise de terre correcte. Aucun adaptateur
n’est fourni pour la prise illustrée dans le schéma D.
5. CORDON PROLONGATEUR - Utilisez seulement
des rallonges pour utilisation en extérieur à trois fils
qui possède trois broches avec prise de terre et une
prise femelle qui soit compatible avec la prise de l’ap-
pareil.
2-1A
BROCHE DE
MISE À LA
TERRE
ADAPTATEUR
VIS
MÉTALLIQUE
CACHE DU
BOÎTER DE
PRISE AVEC
TERRE
PLOT DE
MISE À LA
TERRE
BROCHE DE
MISE À LA
TERRE
2-1B
ROLLONGE
MÉTHODE POUR BRANCHER CORECTEMENT UNE RALLONGE
CORDON DE
L’APPAREIL
(A) NOUER AINSI QU’IL
EST DÉCRIT
(B) CONNECTER LA
PRIS MÂLE AVEC LA
PRISE FEMELLE
Ensemble
capot
supérieur
