24
Conexión de la Audiophile 192
La Audiophile 192 dispone de las siguientes conexiones:
< Entradas principales 1 y 2 – Conecte aquí las salidas de línea de dispositivos
analógicos como los preamplificadores de micro o los teclados.
< Entrada S/PDIF – Conecte aquí los dispositivos digitales que dispongan de una
salida S/PDIF.
< Salidas principales 1 y 2 – Conéctelas a las entradas analógicas de una
grabadora de dos pistas o a un par de altavoces activos.
< Salidas de monitorización 1 y 2 – Conecte estas salidas a sus monitores activos.
La fuente de sonido de estas salidas es la «Monitor Mixer»
< Salida S/PDIF – Conecte esta salida a los dispositivos digitales que dispongan
de entrada S/PDIF.
< E/S MIDI – Conecte estas salidas a las entradas de los teclados MIDI y módulos
de sonido.

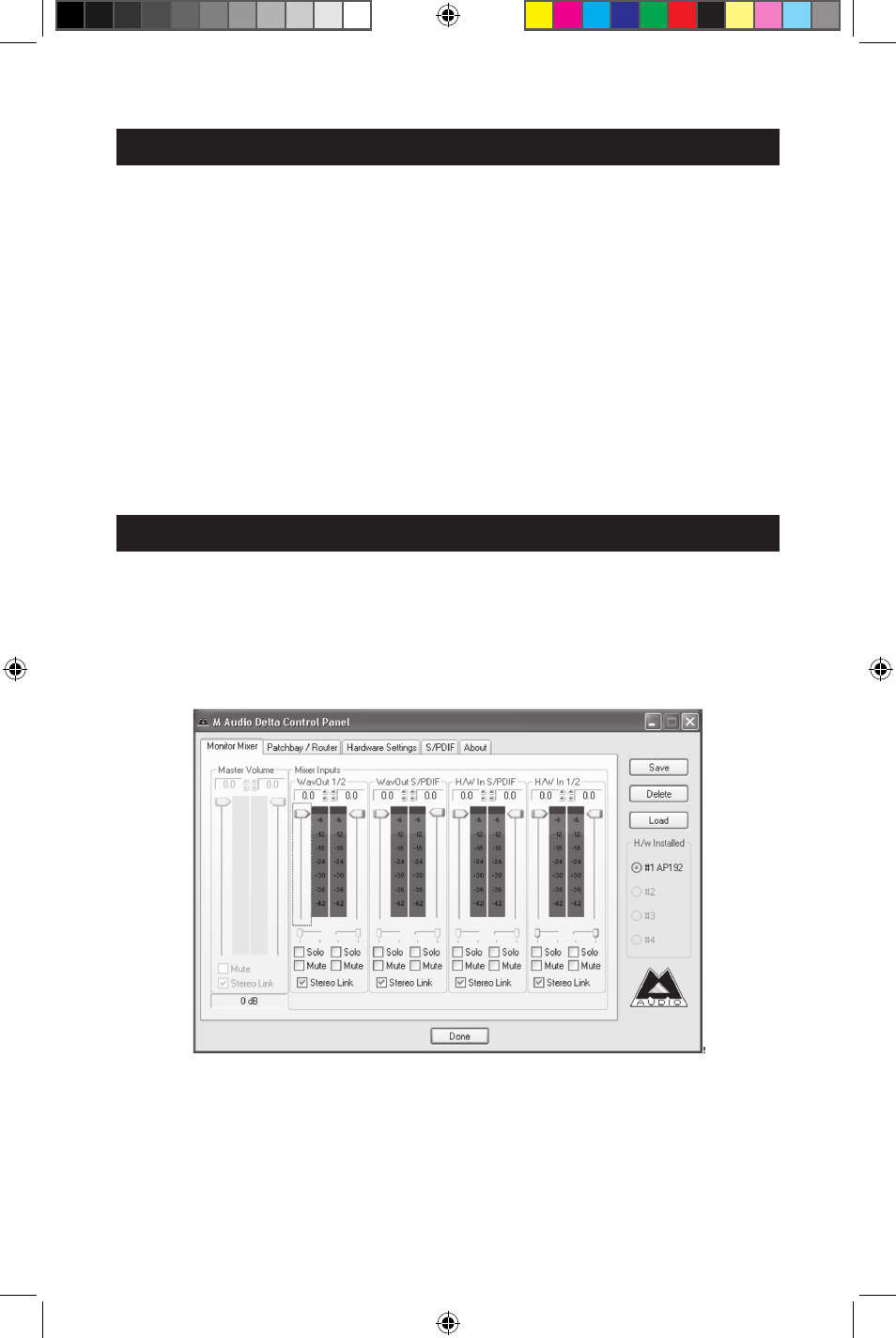

Página “Monitor Mixer” (Mezclador)
La página Monitor Mixer dispone de faders para controlar las fuentes de entrada al
Mezclador por software de la Audiophile 192. La salida del Mezclador es enviada hacia
las salidas de monitor analógicas.
Recuerde que el nivel de salida global de las Salidas principales resulta afectado por
los faders de nivel S/W RET 1/2 (WavOut 1/2 en un PC).
WavOut 1/2*
Estos faders controlan el volumen de salida del flujo de audio principal asignado desde
su aplicación de audio, así como el nivel de salida global de las Salidas analógicas
físicas 1 y 2.
*Nota: en Mac, reciben el nombre de SW Out 1/2.
