MTX Audio MPP4100 - Manual (Page 2)

CONGRATULATIONS
...on your purchase of MTX Multi-Purpose Loudspeakers. Your new loudspeakers represent
years of thorough research and development in the most modern techniques of speaker
design and engineering. Using advanced technology and high quality electronics and com-
ponents, MTX loudspeakers assure you of exceptional performance and value.
Your speakers were examined very carefully during and after manufacturing to assure all
quality standards were met or exceeded. If damage as a result of shipping and handling has
occurred, please contact the shipper or your dealer immediately.
Thank you for selecting MTX when you made your audio equipment purchase.
SPECIFICATIONS MPP4200 MPP4100
Frequency Response (F3) 105Hz-20kHz (F3) 109Hz-20kHz
(F6) 90Hz-20kHz (F6) 97Hz-20kHz
(F10) 85Hz-20kHz (F10) 82Hz-20kHz
Nominal Impedance 8 Ohms 8 Ohms
Power Handling 100W RMS 50W RMS
200W Peak 100W Peak
Sensitivity (2.83v/1m) 88dB 83dB
Woofer Dual 4” 4”
Tweeter 30mm Teteron 30mm Teteron
Dimension
(H X W X D): 25” X 5 1/4” X 3 3/4” 15” X 5 1/4” X 3 3/4
(4 1/4”D w/bracket) (4 1/4”D w/bracket)
INTRODUCTION
The MTX MPP Series may be the most comprehensive loudspeaker design ever conceived.
The unparalleled application flexibility afforded by this design gives you the freedom to listen
to music almost anywhere and in just about any possible configuration.
PAINTING
Carefully remove the spring clip on the back of the grille logo and remove the logo. Mask
the baffle area of the speaker cabinet out to the grille mounting groove. Almost any type of
paint can be used but best results will be had using a quick drying enamel or lacquer spray
paint. For best results always follow the paint manufacturers recommendations for proper
application. After painting the cabinet, grille and applicable end caps allow the paint to dry
thoroughly.
GUIDE D’INSTALLATION DES ENCEINTES MPP
Cinéma-maison
Exemple de placement des enceintes
La figure 4 représente les emplacements les plus courants pour les enceintes d’un système de cinéma-
maison. Il existe un très grand nombre de variantes possibles pour l’installation, mais la figure 4 constitue
un très bon point de départ. Pour un environnement acoustique donné, les performances peuvent être
améliorées en déplaçant légèrement les différentes enceintes.
RIGHT
FRONT
LEFT
FRONT
45
LEFT
REAR
RIGHT
REAR
SUBWOOFER
(OPTIONAL)
LISTENING AREA
CENTER
FRONT
Cinéma-maison
Hauteur des enceintes avant gauche/centrale/droite
Enceinte de canal central: Centrez l’enceinte juste au-dessus ou au-dessous du téléviseur et accrochez-
la au mur (voir les instructions de fixation murale). Les supports de montage fournis permettent de faire
pivoter chaque enceinte MPP de 60° (30° dans chaque sens) pour optimiser l’orientation vers la zone
d’écoute.
Enceintes avant gauche et droite: Les enceintes avant gauche et droite doivent former avec le centre
de la zone d’écoute un triangle de 45°. Elles doivent aussi être à peu près alignées sur le téléviseur et
à égale distance de celui-ci. La distance par rapport au téléviseur n’est pas l’élément essentiel, mais un
plus grand éloignement a tendance à augmenter la profondeur du son. Maintenez chaque enceinte à au
moins 60 centimètres d’un mur latéral. Dans la mesure du possible, mettez-les à la hauteur d’un auditeur
assis. Les supports de montage fournis permettent de faire pivoter chaque enceinte MPP de 60° (30° dans
chaque sens) pour optimiser l’orientation vers la zone d’écoute.
Enceintes ambiophoniques gauche et droiten: L’utilisation des enceintes MPP comme enceintes am-
biophoniques garantit l’uniformité acoustique et esthétique avec les enceintes avant gauche, droite et
centre. Le meilleur emplacement des enceintes pour la fonction ambiophonique est sur ou contre les
murs latéraux de l’espace d’écoute, n’importe où entre le niveau de la position d’écoute et environ 20°
en arrière. Montez-les à une hauteur supérieure à celle de l’oreille d’un auditeur assis (1,5 à 2,1 mètres),
mais évitez de les placer contre le plafond ou fixées au plafond. Orientez-les soit directement vers le côté
opposé de la pièce, soit légèrement vers le mur arrière pour obtenir un son plus diffus, soit vers la posi-
tion d’écoute pour obtenir un son plus direct. Les supports de montage fournis permettent de faire pivoter
chaque enceinte MPP de 60° (30° dans chaque sens).
Enceintes ambiophoniques arrière: Si l’appareil électronique est compatible avec le système ambio-
phonique Dolby Digital EX, THX Surround EX ou bien DTS-ES 7.1 ou 6.1 canaux, vous pouvez placer
une ou deux enceintes derrière la zone d’écoute et les utiliser comme enceintes ambiophoniques arrière.
Comme pour les enceintes ambiophoniques gauche et droite, l’emplacement optimal se situe au-des-
sus du niveau de l’oreille d’un auditeur assis. Si vous n’utilisez qu’une enceinte ambiophonique arrière,
elle doit être centrée derrière la zone d’écoute ; si vous en utilisez deux, elles doivent être relativement
proches l’une de l’autre. Avec ce type de système, les enceintes ambiophoniques principales gauche et
droite doivent être juste à côté de la zone d’écoute et non en arrière.

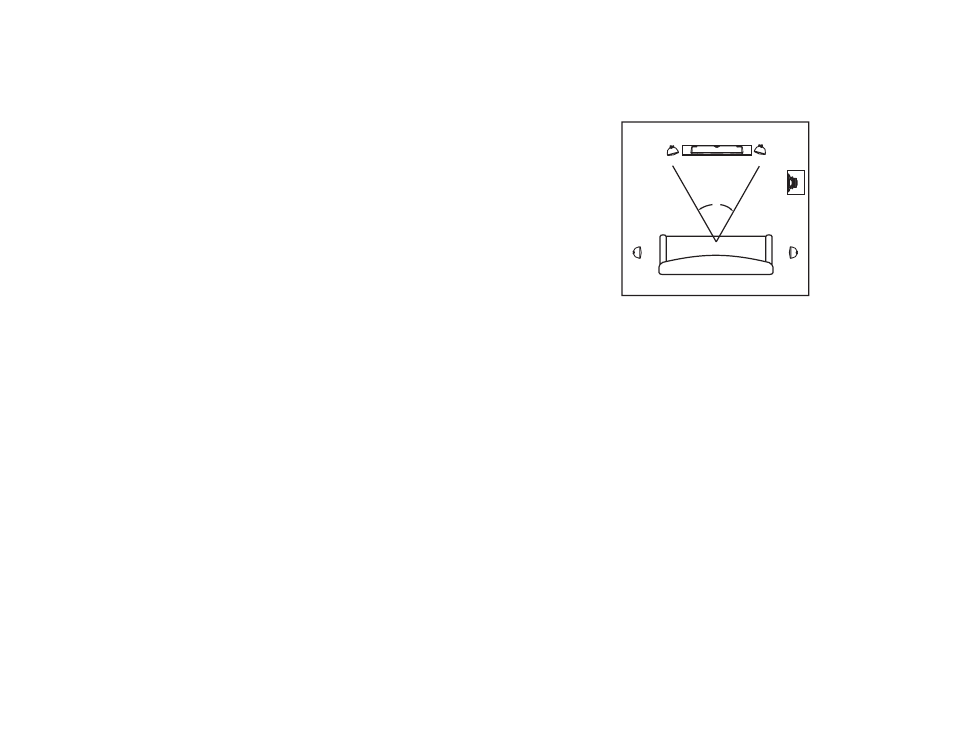

Figure 4
1 10
