INSTRUCTIONS DE MONTAGE
INSTALLATION ET RÉGLAGE DE LA
POIGNÉE EN D
1. Retirez les vis, écrous et la bride inférieure posés sur
la poignée en D avant livraison.
2. Placez la poignée en D sur le corps de l'arbre et au-
dessus de la bride inférieure (Fig. 1). Placez-la à au
moins 15,24 cm (6 po) de l’extrémité de la prise de
l'arbre.
3. Maintenez d’un doigt chaque écrou hex dans le
renfoncement de la bride inférieure. Commencez à
visser à l’aide d’un grand tournevis. Ne serrez pas
avant de régler le guidon.
4. Si elle a déjà été préinstallée, desserrez les quatre vis
de fixation de la poignée en D juste assez pour
pouvoir la déplacer.
5. Tenez l'appareil en position d’utilisation (Fig. 2), puis
positionnez la poignée en D de manière à assurer une
prise idéale.
6. Serrez les vis de bride uniformément jusqu'à bien
fixer la poignée.
(4) vis
Bride inférieure
15,24 cm (6 po)
minimum
Poignée de
l'arbre
Corps de
l'arbre

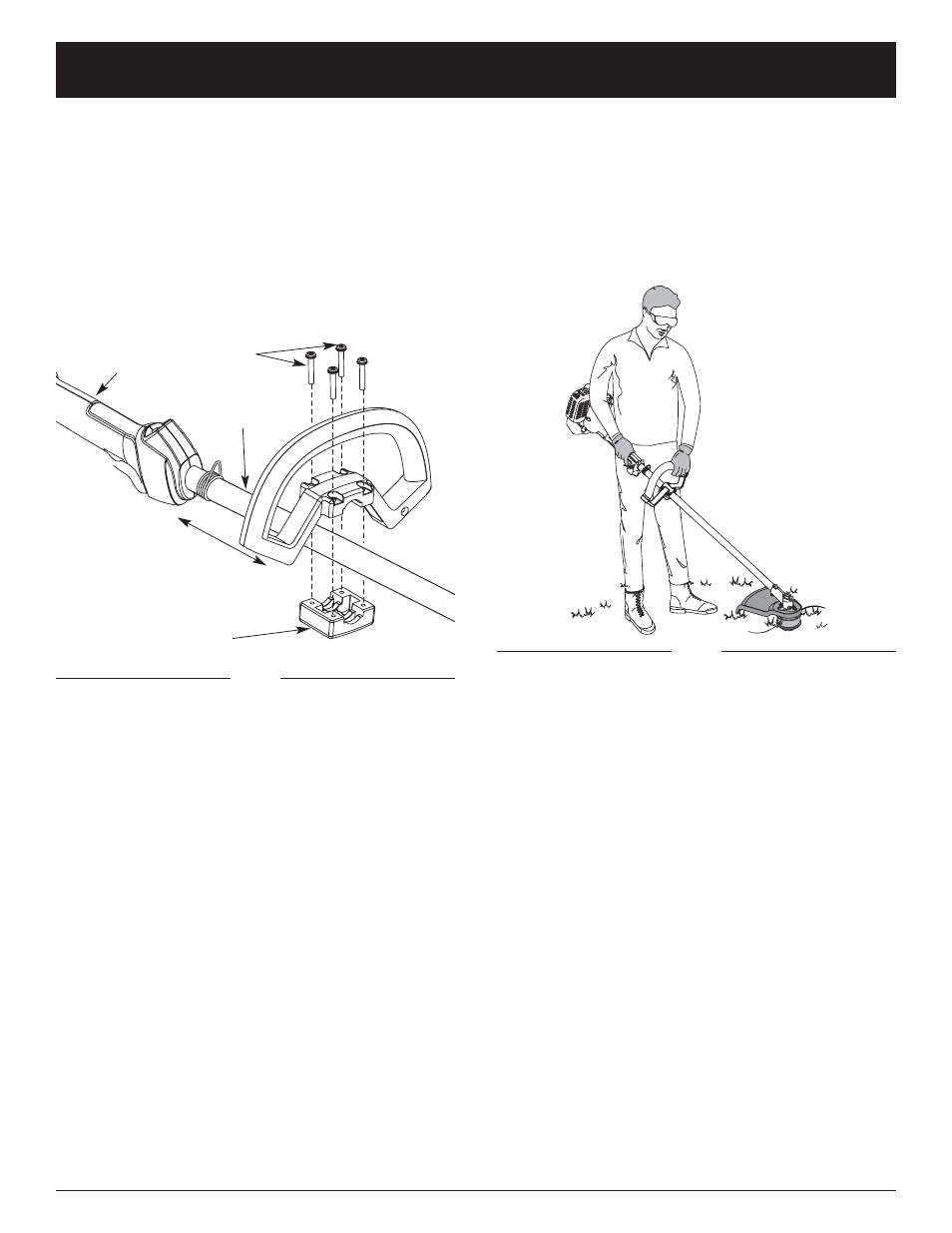

Fig. 1
Fig. 2
