page 13
Partie mobile de
la protection
Meule abrasive
à tronçonner
Joue extérieure
Joue intérieure
Fig. 1
FIXTEC écrou
ou écrou de
bride de quatre
trous
Utilisation du verrou de transport
Le verrou de transport verrouille la poignée vers le bas pour permettre le
transport et le rangement de l’outil. Pour dégager le verrou de transport,
poussez la poignée vers le bas et tirez le verrou de transport. Pour ver-
rouiller le verrou de transport, poussez la poignée vers le bas et poussez
le verrou de transport.

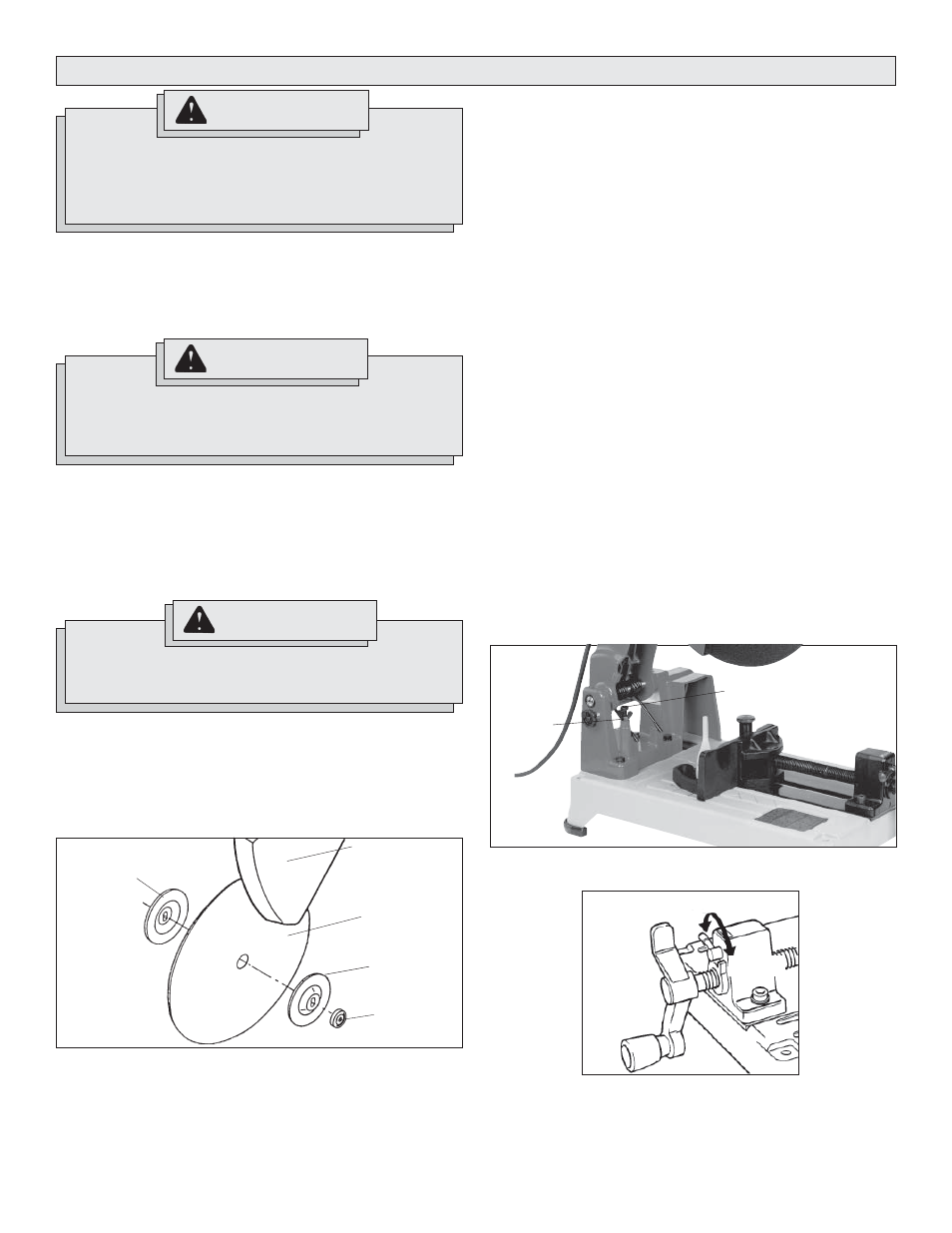

Dépose et installation des meules à tronçonner (Fig. 1)
La machine à tronçonner est fournie avec la meule abrasive à tronçonner
déjà installée. MILWAUKEE recommande d’utiliser seulement des meules
abrasives à tronçonner de 355 mm (14”) de 2 mm (3/32”) d’épaisseur avec
cet outil. Avant d’utiliser l’outil, assurez-vous que la meule est en bon état,
tel que décrit dans la section « Règles de sécurité particulières – Machines
à tronçonner abrasives ».
Utilisation de l’écrou FIXTEC
L’écrou FIXTEC permet de changer la meule sans l’aide d’outil. Pour utiliser
l’écrou FIXTEC, tirez le loquet articulé vers l’extérieur et enlevez l’écrou.
Pour remettre l’écrou en place, serrez-le à la main jusqu’à ce qu’il soit
fi xé solidement. Ne serrez pas trop l’écrou . Ceci pourrait endommager la
meule et/ou la joue. Une fois l’écrou serré, enclenchez le loquet articulé
dans sa position. Avant d’utiliser l’outil, assurez-vous que le loquet articulé
est placé vers le bas.
Pour réduire les risques de blessures, toujours débrancher
l’outil avant de monter ou démonter des accessoires.
Utiliser uniquement des accessoires spécifi quement re-
commandés pour cet outil. Tout autre type d’accessoire
pourrait être dangereux.
Pour réduire les risques de blessures, utiliser seulement des
meules de TYPE 1 qui conviennent à cette machine. NE PAS UTI-
LISER DE LAMES DENTÉES. Fig. 2
É c r o u à
oreilles
Boulon de réglage de
profondeur
L’utilisation du levier à dégagement rapide (Fig. 3)
Pour réduire les risques de blessures, ne pas utiliser un écrou
FIXTEC sur d’autres outils. L’écrou FIXTEC et conçu spécialement
pour cette application et pourrait s’avérer dangereux s’il est utilisé
sur d’autres outils.
MANIEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Pour changer les meules :
1. Débranchez l’outil.
2. Dégagez le verrou de transport.
3. Tirez vers l’arrière la portion mobile de la protection pour exposer l’arbre
de la meule et l’écrou.
Appuyez vers le bas sur le levier à verrou de la broche et desserrez
l’écrou (sens antihoraire).
1. Pour relâcher le levier à dégagement rapide, tourner le levier entière-
ment à gauche.
2. Pour verrouiller le levier à dégagement rapide, tourner le levier entière-
ment à la droite.
4. Déposez l’écrou, la joue extérieure et la meule à tronçonner.
5. Vérifi ez les deux (2) joues de la meule pour vous assurer qu’elles sont
en bon état. Enlevez toute entaille ou bavure, qui pourrait entraîner une
pression de coupe inégale et endommager la roue.
6. Installez la meule à tronçonner, la joue extérieure et l’écrou (Fig. 1).
7. Appuyez vers le bas sur le levier à verrou de la broche tout en serrant
l’écrou (sens horaire).
N.B. : Serrez fermement, avec les doigts, l’écrou FIXTEC, main
n’exercez pas une pression excessive. Un serrage trop fort de l’écrou
FIXTEC pourrait endommager la roue et les joues. Ne pas utiliser d’outil
pour resserrer la noix de FIXTEC. La main resserre seulement.
8. Vérifi er la roue la gratis rotation après l’installation.
9. Laissez la partie mobile de la protection revenir à sa position
d’origine.
10. Avant de commencer une coupe, reculez de l’outil, placez-vous hors
de sa ligne de coupe et effectuez un coup d’essai pour vous assurer
que la meule est en bon état. Lorsque vous remplacez une meule à
tronçonner, faites tourner l’outil pendant plus de trois minutes. Lorsque
vous commencez un travail de routine, faites tourner l’outil pendant plus
d’une minute.
Réglage de la profondeur de coupe (Fig. 2)
Utilisez le réglage de profondeur pour changer la profondeur de coupe.
Lorsqu’elle est réglée correctement, le boulon de réglage de profondeur de
la meule à tronçonner l’empêche d’entrer en contact avec la surface sous la
base pendant la coupe. Les meules à tronçonner s’usent à mesure qu’elles
sont utilisées; il faut donc augmenter la profondeur de coupe.
1. Pour régler la profondeur de coupe, désserrez l’écrou à oreilles.
2. Faites tourner le boulon de réglage de profondeur pour obtenir la hauteur
voulue.
3. Serrez l’écrou à oreilles.
Fig. 3
Relâcher
Verrouiller
