OM-4414 Page 16
SECTION 7 − PARTS LIST
803 235−C
.
Hardware is common and
not available unless listed.
Actual parts may vary from
illustration.
1
25
26
2 4
3
27
5
7
8
6
23
9
22
21
20
10
11
12
14
15
17
18
24
19
13
28
16

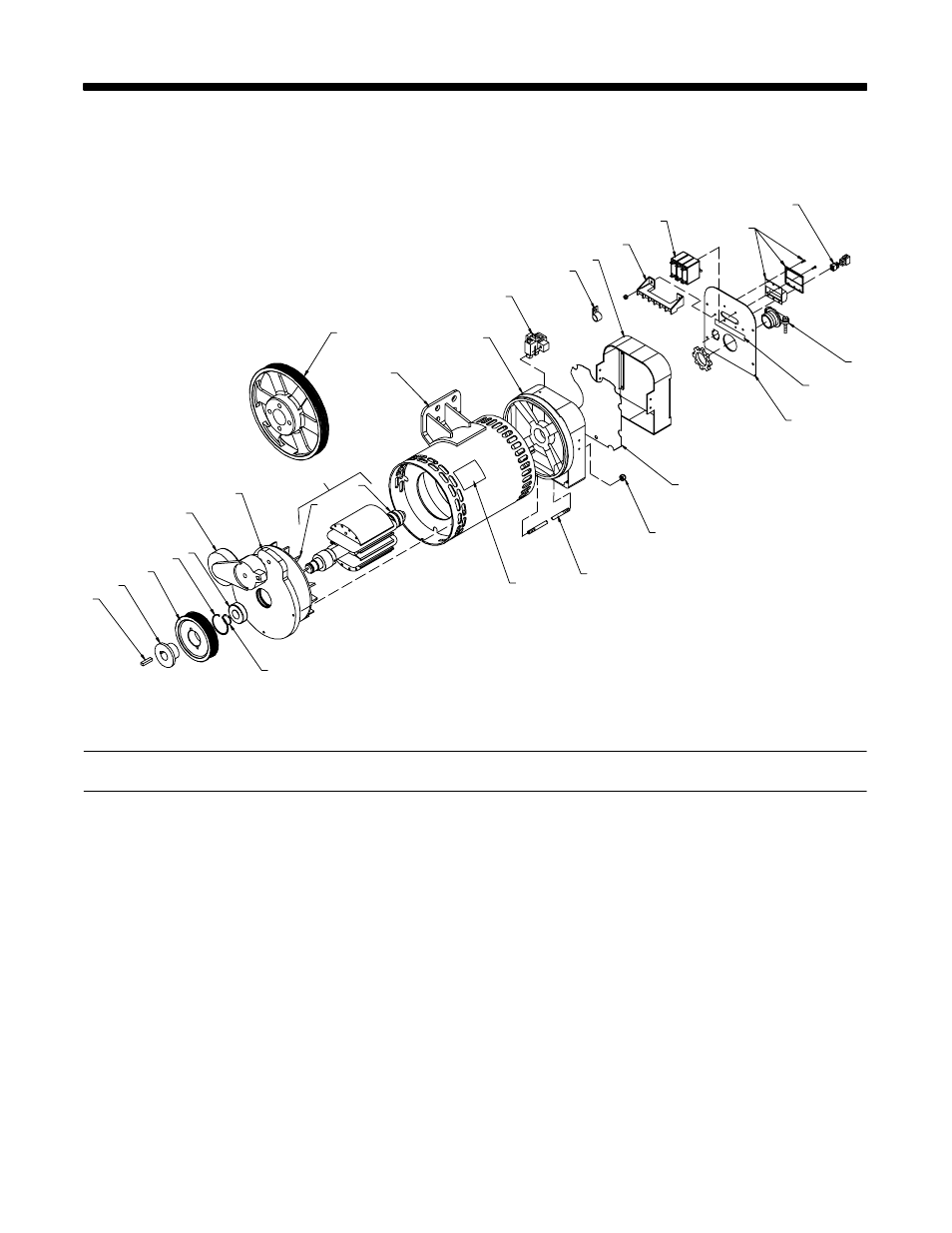

Figure 7-1. Generator Assembly
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 7-1. Generator Assembly
Quantity
Generator Assy, Belt-Drive, Cat (Mitsubishi) (includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Generator Assy, Belt-Drive, Deutz, Ford, Cat (Perkins) (includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . .
Generator Assy, Hydraulic-Drive (includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Generator Assy, Belt-Drive, Cat (Turbo) (includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Key, Stl .250 X .250 X 1.750 (Belt-Drive Only) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Ring, Rtng Int 2.000 Groove Dia X .064 Thk 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Ring, Rtng Ext 1.000 Shaft X .042 Thk 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Bearing, Ball Rdl Sgl Row .984 X 2.047 X .591 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Endbell, Gen Belt-Drive 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Endbell, Gen Belt-Drive, Cat (Turbo) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Endbell, Gen Hydraulic-Drive Only 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Rotor, Generator (includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Fan, Rotor Gen 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Bearing, Ball Radial 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 +Stator, Generator Belt-Drive, Cat (Mitsubishi) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 +Stator, Generator Belt-Drive Deutz, Ford, Cat (Perkins) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 +Stator, Generator Hydraulic-Drive 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
