22
Capítulo 2 Instalación de su TV LCD
C
Parte Posterior del TV
A B
HDMI 2 IN HDMI 1 IN
AUDIO
L R L R L R
L R
L
R L R L R
AUDIO
VGA IN
VIDEO2 IN
VIDEO AUDIO
S-VIDEO IN
S-VIDEO AUDIO
YPbPr1 IN
AUDIO OUT
STEREO DIGITAL
OPTICAL
COAXIAL
Air/Cable
HDTV/TV
Y Pb Pr AUDIO
YPbPr2 IN
Y Pb Pr AUDIO
VHF/UHF IN
or

MÉTODO A:
Use un cable compuesto para conectar las clavijas de video/audio compuestas del
reproductor de DVD a las clavijas de VIDEO 2IN del TV de LCD.
MÉTODO B:
Use un cable de audio para conectar las clavijas de salida de audio del reproductor de
DVD a las entradas de audio del TV de LCD. Use un cable de S-Video para conectar
la clavija de salida de S-VIDEO del reproductor de DVD a la clavija de entrada de S-
VIDEO IN del TV de LCD.
MÉTODO C:
Use un cable del componente para conectar las clavijas de salida del componente del
reproductor de DVD a las clavijas de entrada YPbPr1 IN ó YPbPr2 del TV de LCD. Use
un cable de audio para conectar las clavijas de audio del componente del reproductor
de DVD a las clavijas de entrada de audio del TV de LCD.
MÉTODO D:
Use un cable HDMI para conectar las clavijas de salida HDMI del receptordel DVD de
TV por cable a las tomas de entrada HDMI 1 IN o HDMI 2 IN del TV LCD.
Pr Pb
Pr Pb

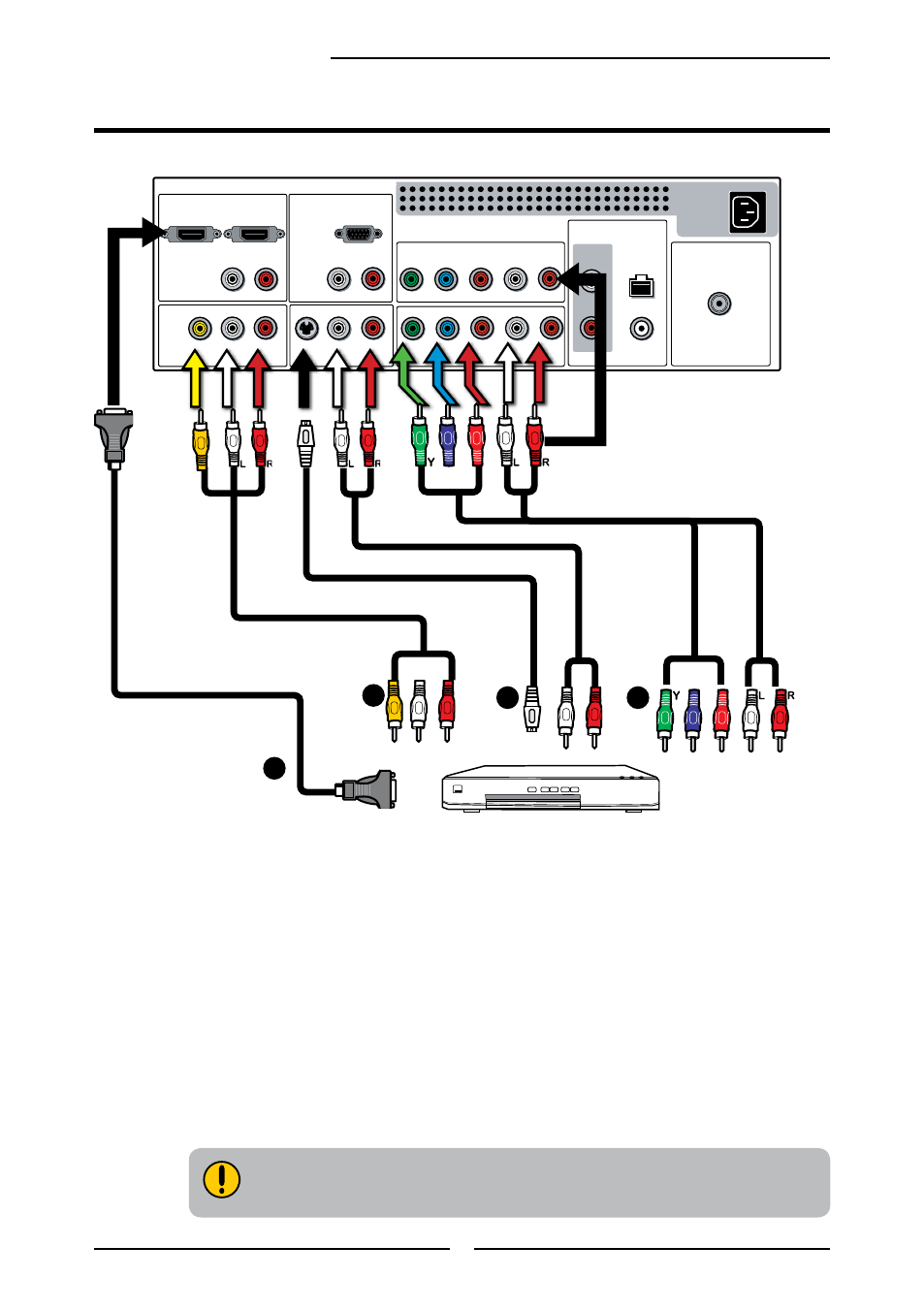

Conectando un Reproductor de DVD
AUDIO Cable
S-VIDEO Cable
AV Cable
COMPONENT/AUDIO Cable
Los conectores de vídeo en componentes de su reproductor DVD suelen
estar etiquetados como YPbPr, o YCbCr. Para más información acerca del
vídeo en componentes, consulte la guía del usuario de su reproductor DVD.
DVD PLAYER Reproductor de DVD
HDMI Cable
D
