41

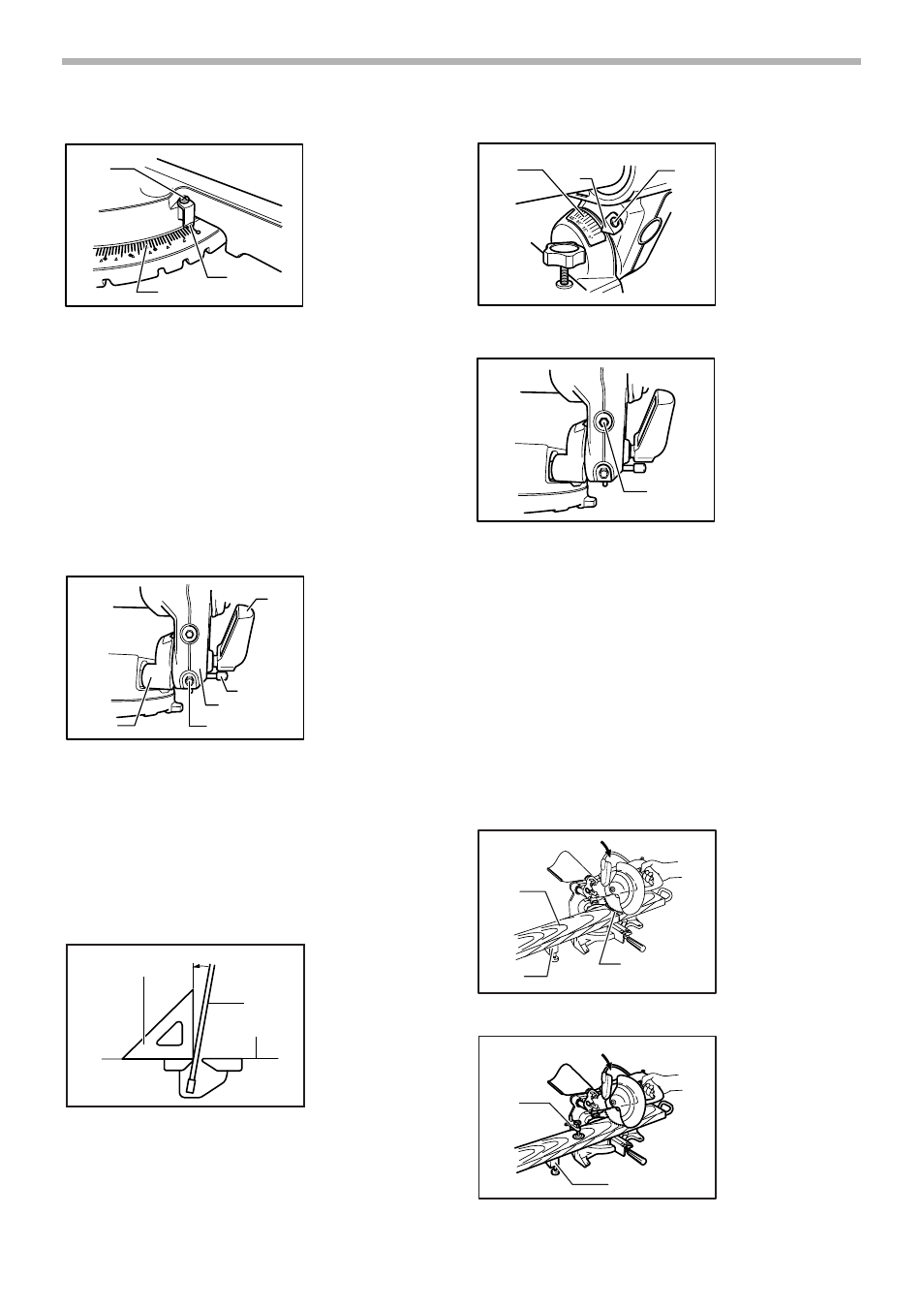

2. Angle de coupe en biseau
(1) Angle de coupe en biseau 0°
Poussez le chariot vers le guide, puis serrez
les deux vis de serrage pour fixer le chariot.
Abaissez complètement la poignée et
verrouillez-la en position inférieure en
enfonçant le broche d’arrêt. Desserrez le
levier à l’arrière de l’outil.
Pour incliner la lame vers la droite, tournez
de deux ou trois tours en sens inverse des
aiguilles d’une montre le boulon de réglage
de l’angle de coupe en biseau 0° (boulon
inférieur) du côté droit du bras.
Placez soigneusement le côté de la lame à
angle droit par rapport à la surface
supérieure du socle rotatif au moyen d’une
règle triangulaire, d’une
équerre de
menuisier, etc., en tournant dans le sens des
aiguilles d’une montre le boulon de réglage
de l’angle de coupe en biseau 0°. Serrez
ensuite le levier fermement.
Assurez-vous que le pointeur du bras indique
0° sur l’échelle de coupe en biseau du
support du bras. S’il n’indique pas 0°,
desserrez la vis qui retient le pointeur et
réglez-le de sorte qu’il indique 0°.
(2) Angle de coupe en biseau 45°
N’ajustez l’angle de coupe en biseau 45°
qu’après avoir ajusté l’angle de coupe en
biseau 0°. Pour ajuster l’angle de coupe en
biseau 45°, desserrez le levier et inclinez
complètement la lame vers la gauche.
Assurez-vous que le pointeur du bras indique
45° sur l’échelle de coupe en biseau du
support du bras. Si le pointeur n’indique pas
45°, tournez le boulon de réglage de l’angle
de coupe en biseau 45° (boulon supérieur)
du côté droit du bras jusqu’à ce que le
pointeur indique 45°.
Ajuster la position de la ligne laser
Pour le modèle LS0714FL uniquement
1. Vis
2. Échelle de
coupe d’onglet
3. Pointeur
1. Levier
2. Support du bras
3. Boulon de
réglage de
l'angle de coupe
en biseau 0°
4. Bras
5. Bouton de
libération
1. Règle
triangulaire
2. Lame de scie
3. Face supérieure
du socle rotatif
1
2
3
003942
1
2 3
4
5
003943
1
2
3
001819
1. Échelle de
coupe en biseau
2. Pointeur
3. Vis
1. Boulon de
réglage de
l'angle de coupe
en biseau 45°
1. Pièce à
travailler
2. Ligne de coupe
3. Butée
(accessoire en
option)
1. Étau vertical
2. Butée
(accessoire en
option)
1
2
3
003944
1
003945
1
2
3
005701
1
2
005702
